TNC 320 de HEIDENHAIN 167
7.
4 F
u
nciones auxiliar
es par
a
el
compor
tamient
o
en tr
a
y
e
ct
or

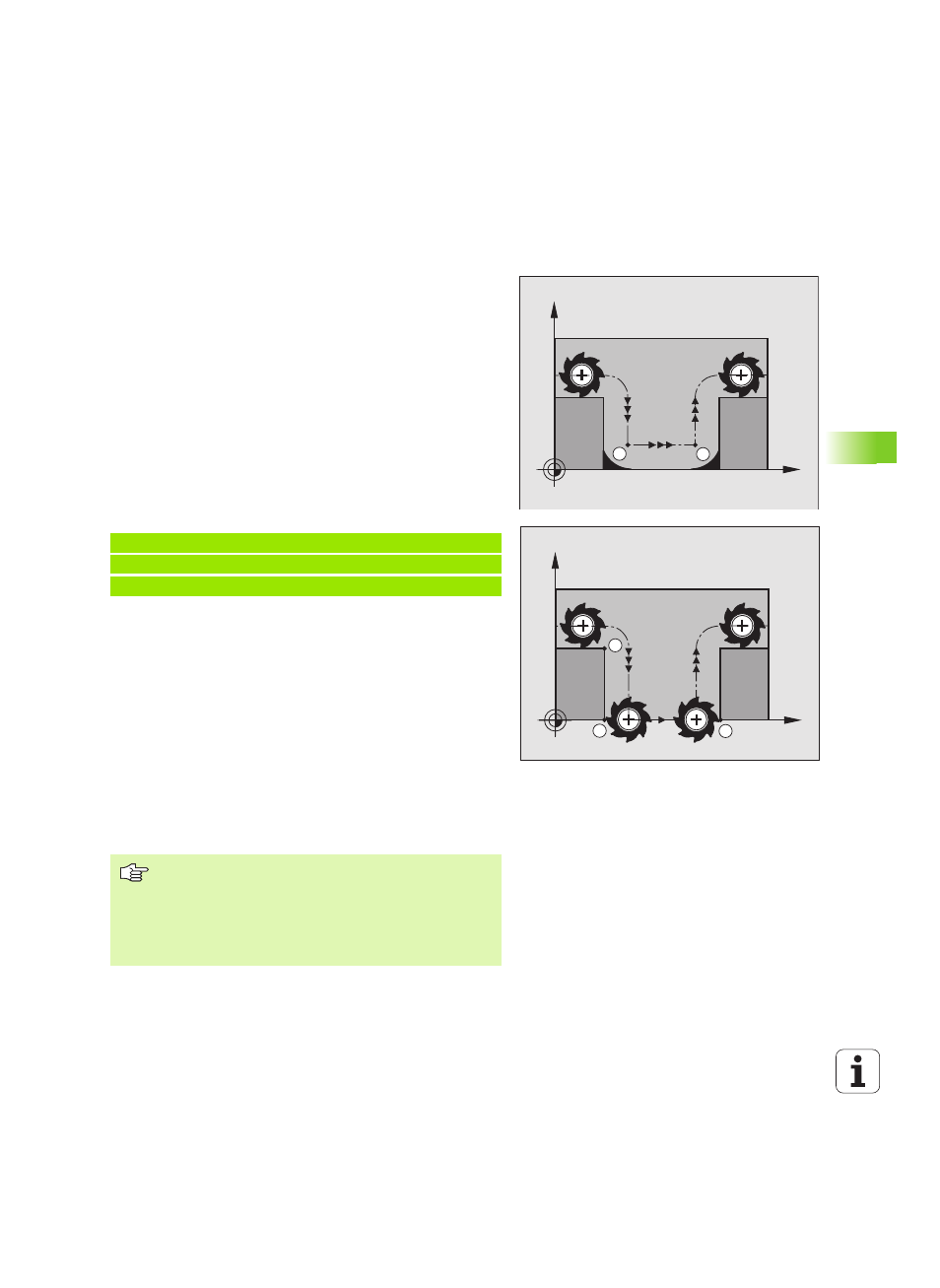

ia Mecanizado completo de esquinas abiertas del
contorno: M98
Comportamiento standard
El TNC calcula en las esquinas interiores el punto de intersección de
las trayectorias de fresado y desplaza la hta. a partir de dicho punto en
una nueva dirección.
Cuando el contorno está abierto en las esquinas, el mecanizado es
incompleto:
Comportamiento con M98
Con la función auxiliar M98 el TNC desplaza la herramienta hasta que
cada punto del contorno esté realmente mecanizado:
Activación
M98 sólo actúa en las frases de programa en las que está programada.
M98 actúa al final de la frase.
Ejemplo de frases NC
Sobrepasar sucesivamente los puntos 10, 11 y 12 del contorno:
Velocidad de avance en los arcos de círculo:
M109/M110/M111
Comportamiento standard
El TNC relaciona la velocidad de avance programada respecto a la
trayectoria del centro de la herramienta.
Comportamiento en arcos de círculo con M109
El TNC mantiene constante el avance de la cuchilla de la hta. en los
mecanizados interiores y exteriores de los arcos de círculo.
Comportamiento en arcos de círculo con M110
El TNC mantiene constante el avance en el mecanizado interior de
arcos de círculo. En un mecanizado exterior de arcos de círculo, no se
puede ajustar el avance.
Activación
M109 y M110 actúan al principio de la frase.
M109 y M110 se anulan con M111.
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S S
X
Y
11 12
10
M110 también actúa en los mecanizados interiores de
arcos de círculo con ciclos de contorneado. Si se define
M109 o bien M110 antes de la llamada al ciclo de
mecanizado, el ajuste del avance actúa también en los
arcos de círculo dentro de ciclos de mecanizado. Al final o
cuando se interrumpe un ciclo de mecanizado se
reproduce de nuevo el estado original.
