TNC 320 de HEIDENHAIN 263

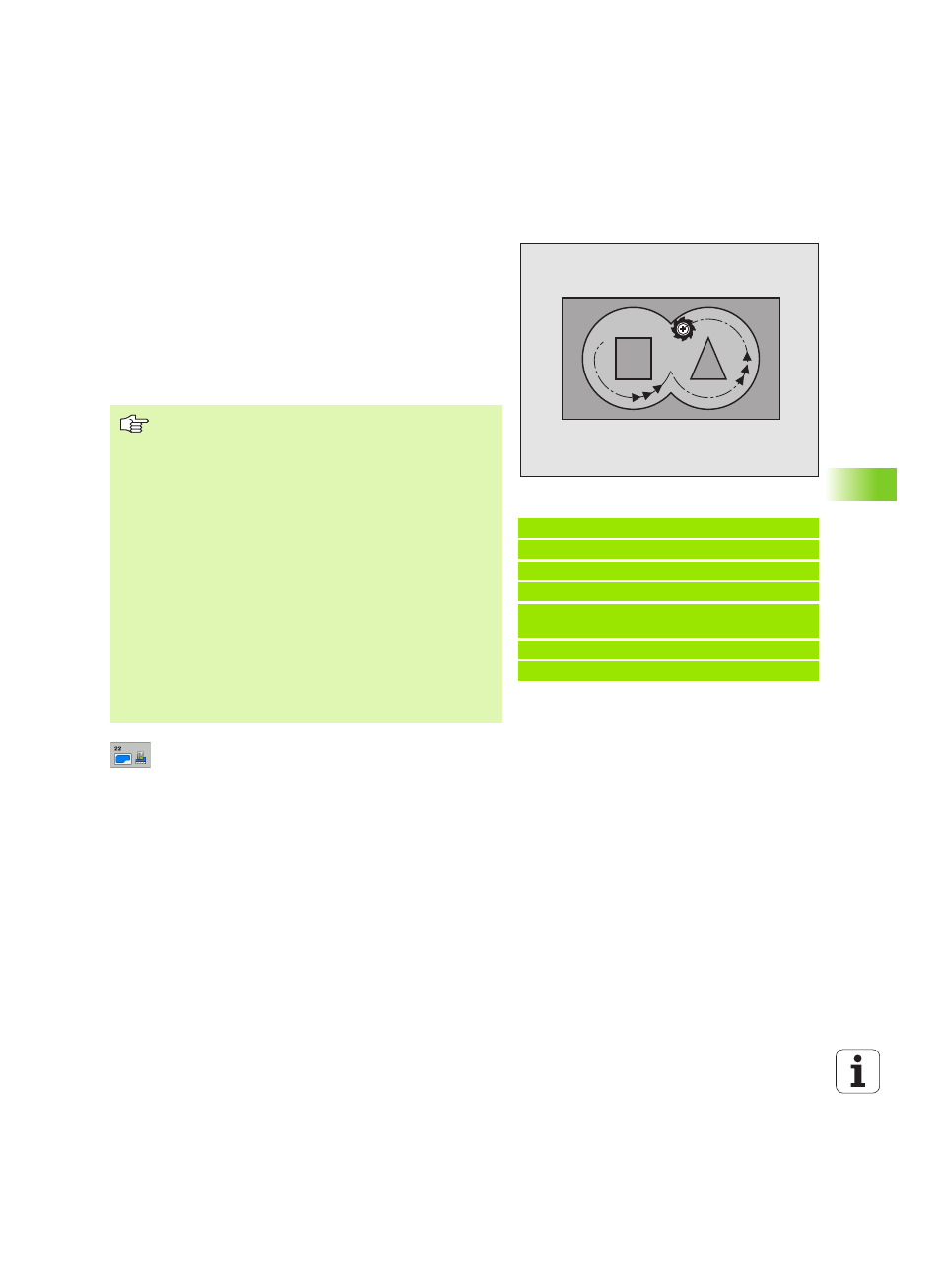

8.5 Ciclos SL
DESBASTE (ciclo 22)
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de paso la hta. fresa el contorno de
dentro hacia afuera con el avance de fresado Q12
3 Para ello se fresa libremente el contorno de la isla (aquí: C/D) con
una aproximación al contorno de la cajera (aquí: A/B)
4 En el próximo paso el TNC desplaza la herramienta a la próxima
profundidad de aproximación y repite el proceso de desbaste,
hasta que se alcance la profundidad programada
5 Para finalizar el TNC retorna la herramienta a la altura de seguridad
8 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
8 Avance al profundizar Q11: Avance al profundizar en
mm/min
8 Avance para desbaste Q12: Avance de fresado en
mm/min
Ejemplo: Frases NC
59 CYCL DEF 22 DESBASTE
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q18=1 ;HERRAMIENTA DE DESBASTE
PREVIO
Q19=150 ;AVANCE PENDULAR
Q208=99999 ;AVANCE DE RETROCESO
C D
A B
Antes de la programación deberá tenerse en cuenta
Si es preciso utilizar una fresa con dentado frontal cortante
en el centro (DIN 844) o pretaladrado con el ciclo 21.
El comportamiento de profundización del ciclo 22 se
determina con el parámetro Q19 y en la tabla de
herramienta con las columnas ANGULO y LCUTS:
„ Si se define Q19=0, el TNC profundiza siempre de forma
perpendicular, también si está definido un ángulo de
profundización para la herramienta activa (ANGULO)
„ Si se define ANGULO=90º, el TNC profundiza de forma
perpendicular. Como avance de profundización se utiliza
el avance pendular Q19
„ Cuando se define el avance pendular Q19 en el ciclo 22
y el ÁNGULO en la tabla de herramientas entre 0.1 y
89.999, el TNC profundiza con el ÁNGULO determinado
de forma pendular
„ Cuando el avance pendular en el ciclo 22 se define y no
existe ningún ANGULO en la tabla de herramientas, el
TNC emite un aviso de error
