13.6 Gestión de los datos del
palpador
Introducción
Para poder cubrir un campo de aplicación lo más grande posible en las
mediciones requeridas, se dispone de posibilidades de ajuste en la
gestión del palpador, que fijan el comportameinto básico de los ciclos
de palpación. El TNC siempre utiliza los valores de la gestión del
palpador, incluso cuando se han memorizado valores adicionales en la

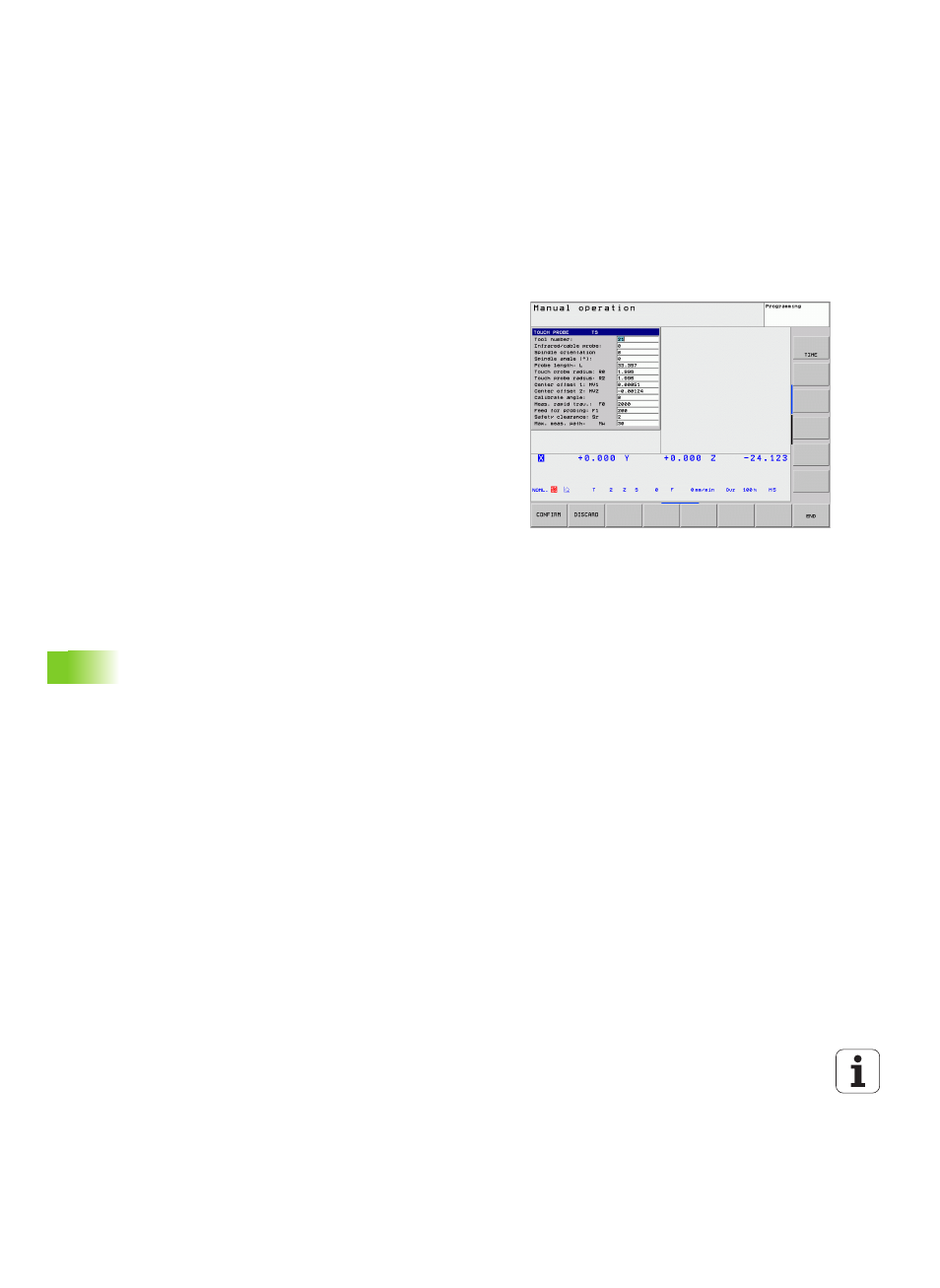

tabla de herramientas. Pulsar la softkey PARAMETRO para abrir la
ventana para la gestión del palpador.
Número de herramienta
Número con el cual se introduce el palpador en la tabla de
herramientas
Palpador cable/infrarrojo
0 : palpador con cable
1 : palpador infrarrojo (puede realizarse la función dependiente de la
máquina Giro 180°)
Orientación del cabezal
0 : No realizar la orientación del cabezal
1 : Realizar la orientación del cabezal (el palpador se orienta de tal
manera, que siempre se palpa con la misma posición en la bola de
palpación)
Ángulo de cabezal
Introducir el ángulo, en el cual se encuentra el palpador en posición
normal. Este valor se utiliza para la orientación del cabezal durante la
calibración del radio de la bola y para cálculos internos. (función
dependiente de la máquina)
Longitud del palpador
Longitud (longitud determinada mediante la calibración) con la que el
TNC calcula el palpador
Radio R del palpador
Radio (radio determinado mediante la calibración) con el que el TNC
calcula el palpador
Radio del palpador R2
Radio de la bola (radio determinado mediante la calibración) con el que
el TNC calcula el palpador
Desplazamiento del centro 1
Desplazamiento del eje del palpador al eje del cabezal en el eje
principal
Desplazamiento del centro 2
Desplazamiento del eje del palpador al eje del cabezal en el eje auxiliar
