8.6 Ciclos par
a
el planeado

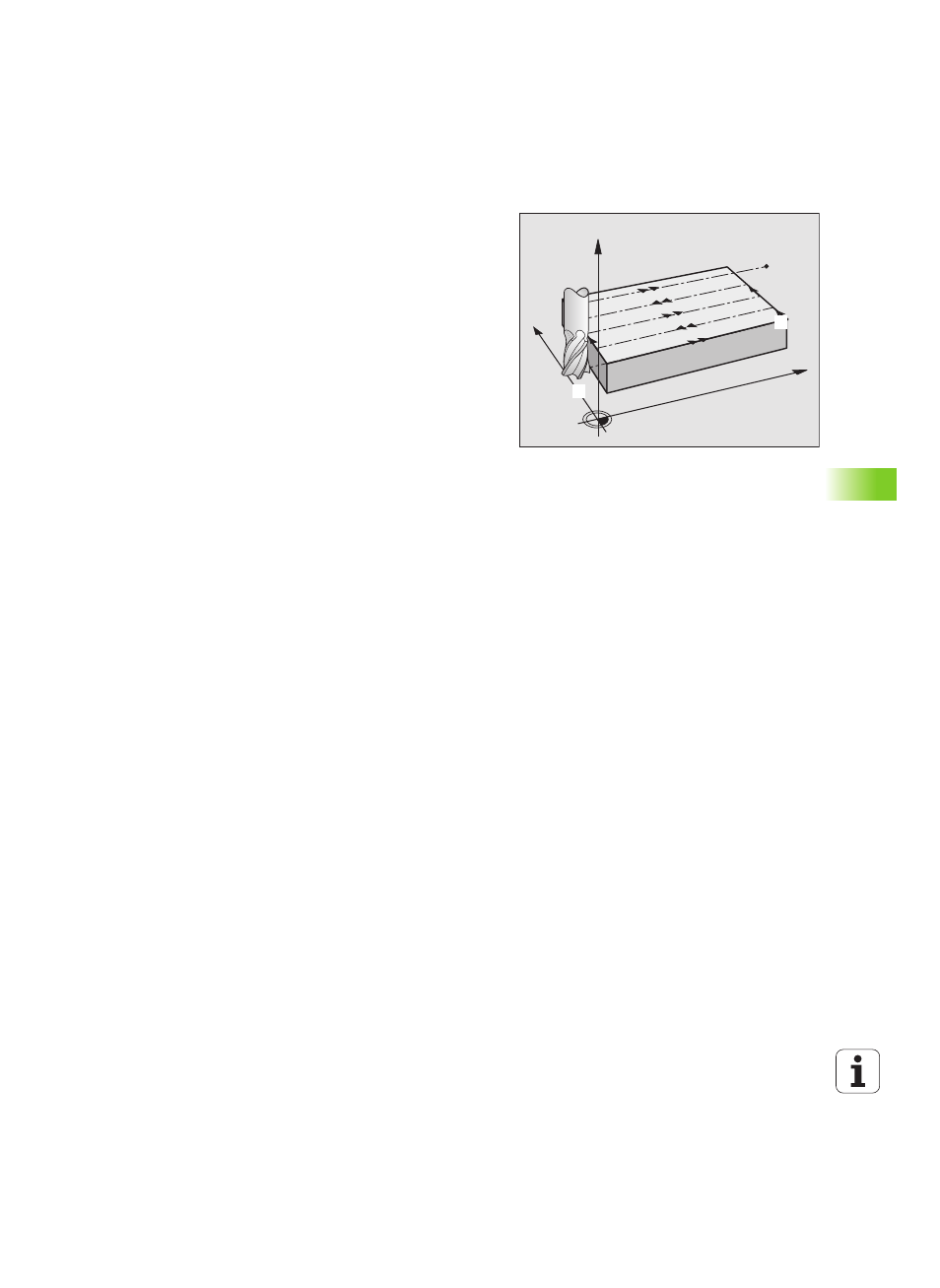

Estrategia Q389=1
3 Después la hta. se desplaza con el avance de fresado programado
sobre el punto final
2 . El punto final se situa dentro de la
superficie, el TNC lo calcula mediante el punto de arranque
programado, la longitud programada y el radio de la herramienta
4 El TNC desplaza la herramienta con avance de posicionamiento
previo transversal sobre el punto de partida de la siguiente línea; el
TNC calcula este desplazamiento con la anchura, el radio de la
herramienta y el factor de solapamiento de trayectoria máximo
5 Después la herramienta retrocede nuevamente en dirección del
punto de arranque
1 . El desplazamiento a la próxima línea se
consigue de nuevo dentro de la pieza
6 El proceso se repite hasta mecanizar completamente la superficie
programada. Al final de la última trayectoria se realiza la
aproximación a la próxima profundidad de mecanizado
7 Para evitar recorridos en vacío, la superficie se mecaniza a
continuación en dirección opuesta
8 El proceso se repite hasta que estén ejecutadas todas las
aproximaciones. En la última aproximación se fresa finalmente la
sobremedida de acabado introducida en el avance de acabado
9 Al final el TNC retira la hta. con FMAX a la 2ª distancia de seguridad
X
Y
Z
1 1
1 2
