TNC 320 de HEIDENHAIN 129
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
te
sianas

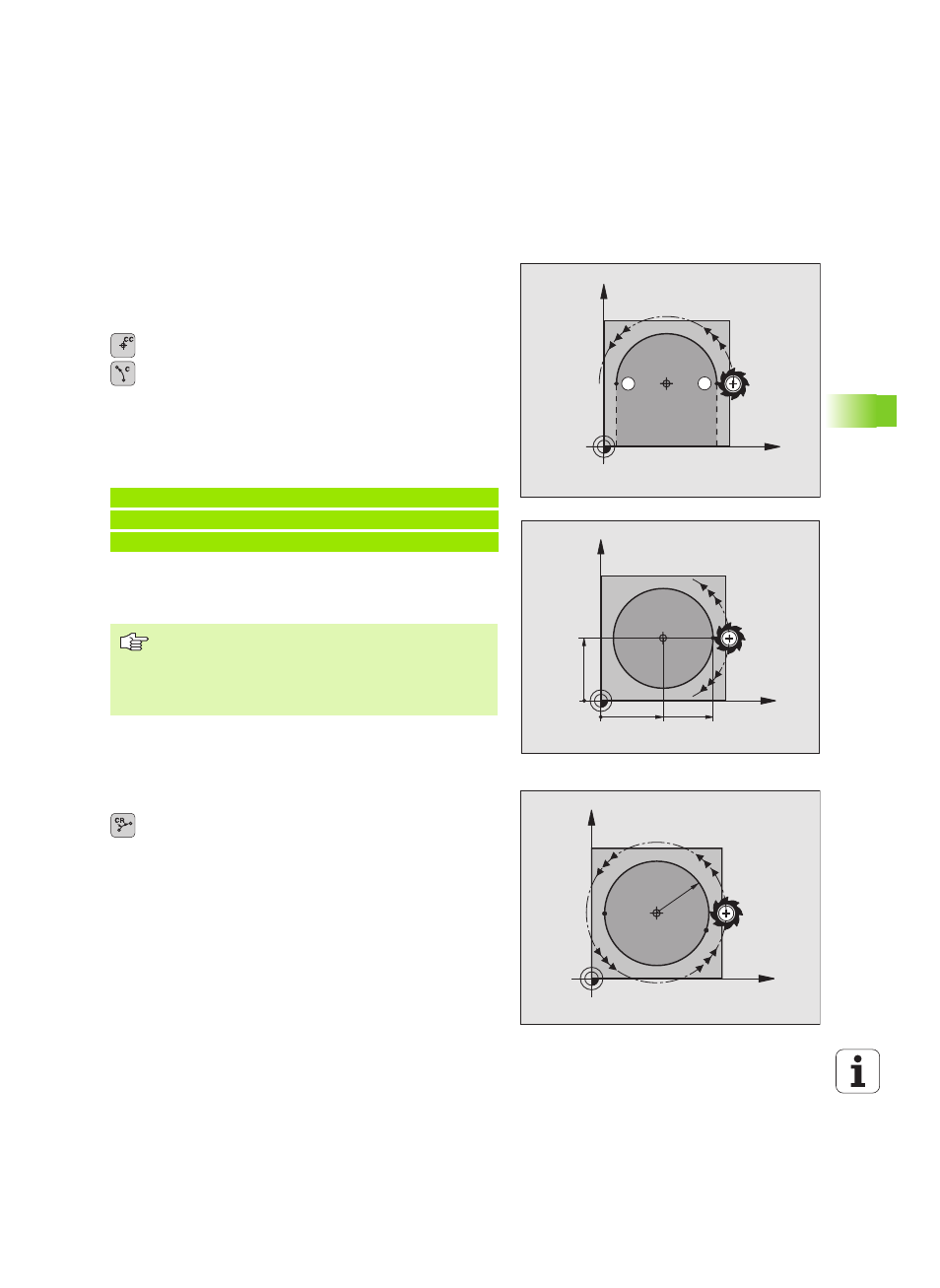

Trayectoria circular C alrededor del centro del
círculo CC
Antes de programar la trayectoria circular C hay que determinar el
centro del círculo CC. La última posición de la herramienta programada
antes de la frase C, es el punto de partida de la trayectoria circular.
8 Desplazar la hta. sobre el pto. de partida de la trayectoria circular
8 Coordenadas del punto central del círculo
8 Coordenadas del punto final del arco de círculo
8 Sentido de giro DR
Si es preciso:
8 Avance F
8 Función auxiliar M
Ejemplo de frases NC
Círculo completo
Para el punto final se programan las mismas coordenadas que para el
punto de partida.
Trayectoria circular CR con un radio
determinado
La herramienta se desplaza según una trayectoria circular con radio R.
8 Coordenadas del punto final del arco de círculo
8 Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
8 Sentido de giro DR
Atención: ¡El signo determina si la curvatura es
cóncava o convexa!
Si es preciso:
8 Función auxiliar M
8 Avance F
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm (se
selecciona mediante el parámetro de máquina
„circleDeviation“)
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
X
Y
CC
S
1
=E
2
E
1
=S
2
R
