KayakDD – Mezclador Digital de Producción
En el KayakDD, Gain tiene un valor porcentual. Un valor de Gain del 50% requiere un
cambio de luminancia del 50% entre la distancia entre negro y blanco para producir un
rango de señal de key desde transparente a opaco. Un valor del 100% (ganancia
unidad) utiliza el rango completo entre negro y blanco para su transición de
transparente a opaco. Un valor del 0% produce bordes duros de key (alta ganancia).
2.10.6 Clip Hi and Clip Lo (Recorte Superior e Inferior)
El KayakDD también soporta el mecanismo Clip Hi and Clip Lo. Con Clip Hi and Clip
Lo, se establecen dos umbrales. El superior umbral especifica en que punto el video
se eliminara completamente del background, y el inferior umbral determina en que
punto el background se mantendrá completamente intacto.

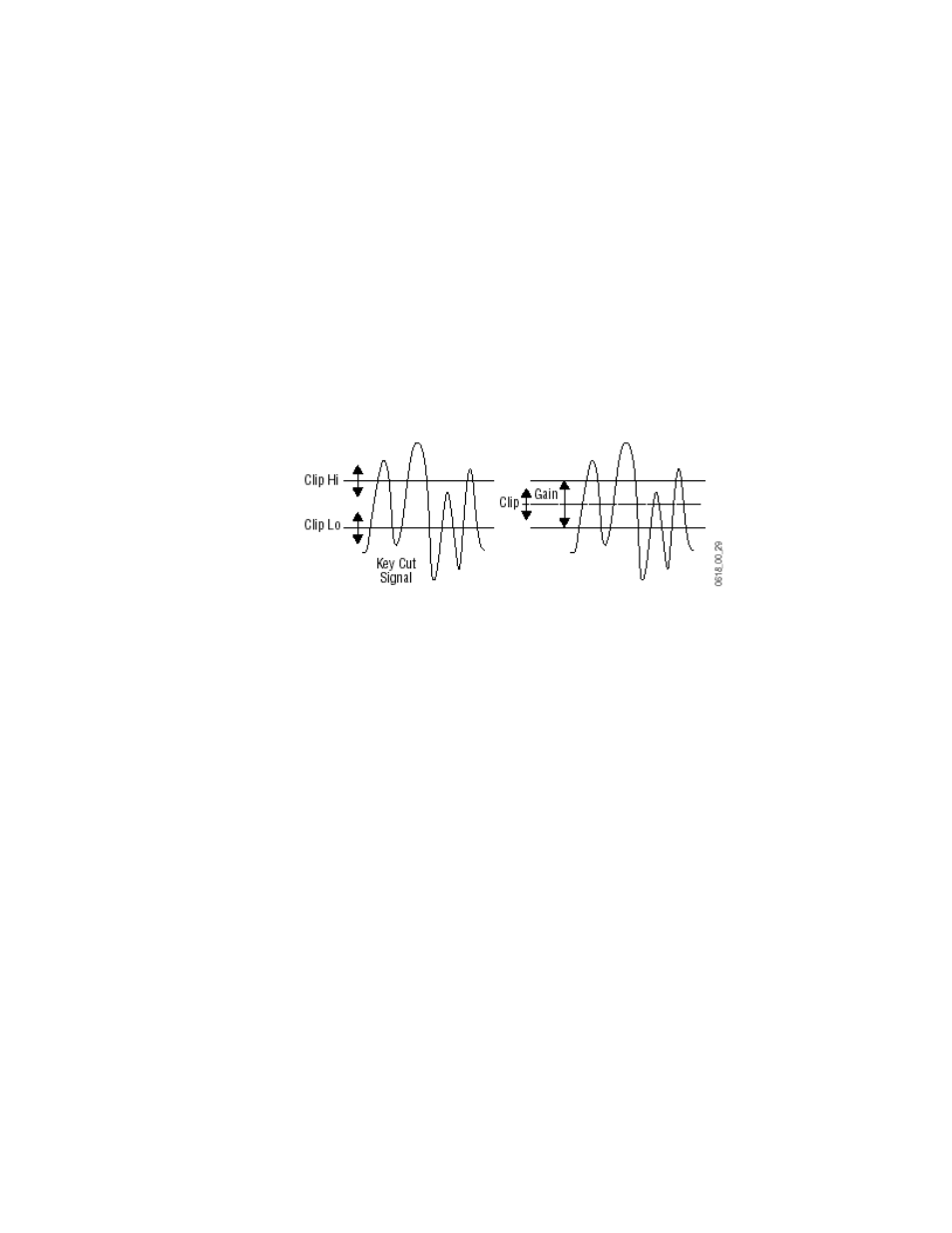

Figura 9 Key Hi, Clip Lo vs. Clip and Gain
En este modo, Gain cambia cuando se ajusta cualquier control. La diferencia entre los
umbrales superior e inferior es equivalente a la ganancia:
• Clip Hi = Clip + Gain/2
• Clip Lo = Clip – Gain/2
El control Clip Hi and Lo es mas apropiado para keys de baja, para permitir control
independiente de los dos umbrales. Por ejemplo, cuando se ajusta un Linear Key el
operador quiere controlar donde el relleno llega a ser opaco (Clip Hi) y donde el
relleno llega a ser transparente (Clip Low). En el modo Clip Hi/Lo al ajustar el punto de
opacidad no cambia el punto de transparencia, y viceversa.
Los ajustes Clip, Gain, Clip Hi y Clip Low siempre interactúan. Cambiar uno implica el
cambio en dos de los otros valores. Cambiar Clip Hi o Clip Low cambia ambos Clip y
Gain, no solo Gain.
