estado contrario al actual estado de la fuente seleccionada actualmente, entonces el
botón del punto de cruce parpadeará para indicar esta condición "out of sync".
Una configuración útil es tener las fuentes normalmente usadas como backgrounds
(e.g. VTRs) mapeadas a los botones unshifted, y las fuentes usadas como key (e.g.
generadores de caracteres) mapeadas a los botones shifted. Entonces puedes dejar
los buses de backgrounds con preferencia unshifted, y los buses de key una
preferencia shifted. Todas las selecciones de fuentes podrán hacerse sin usar el botón
shift.
También es posible tener asignaciones distintas para los buses de background y key.
2.7 El Subsistema Mix/Effects (M/E)
El M/E del KayakDD puede crear una composición de dos o más imágenes. Incluye
múltiples buses de selección de fuentes y permite transiciones (mix y wipe) y
capacidades de key sobre las señales seleccionadas.
El M/E se organiza con la circuitería para key separada de la de mezcla, lo cual
permite capacidades Effect Send (ver 2.7.3 para más información).
Usaremos un simple y básico M/E utilizado en un mezclado típico como ejemplo en
las explicaciones siguientes. El M/E del KayakDD tienen capacidades añadidas, pero
los principios básicos descritos aquí se pueden aplicar.

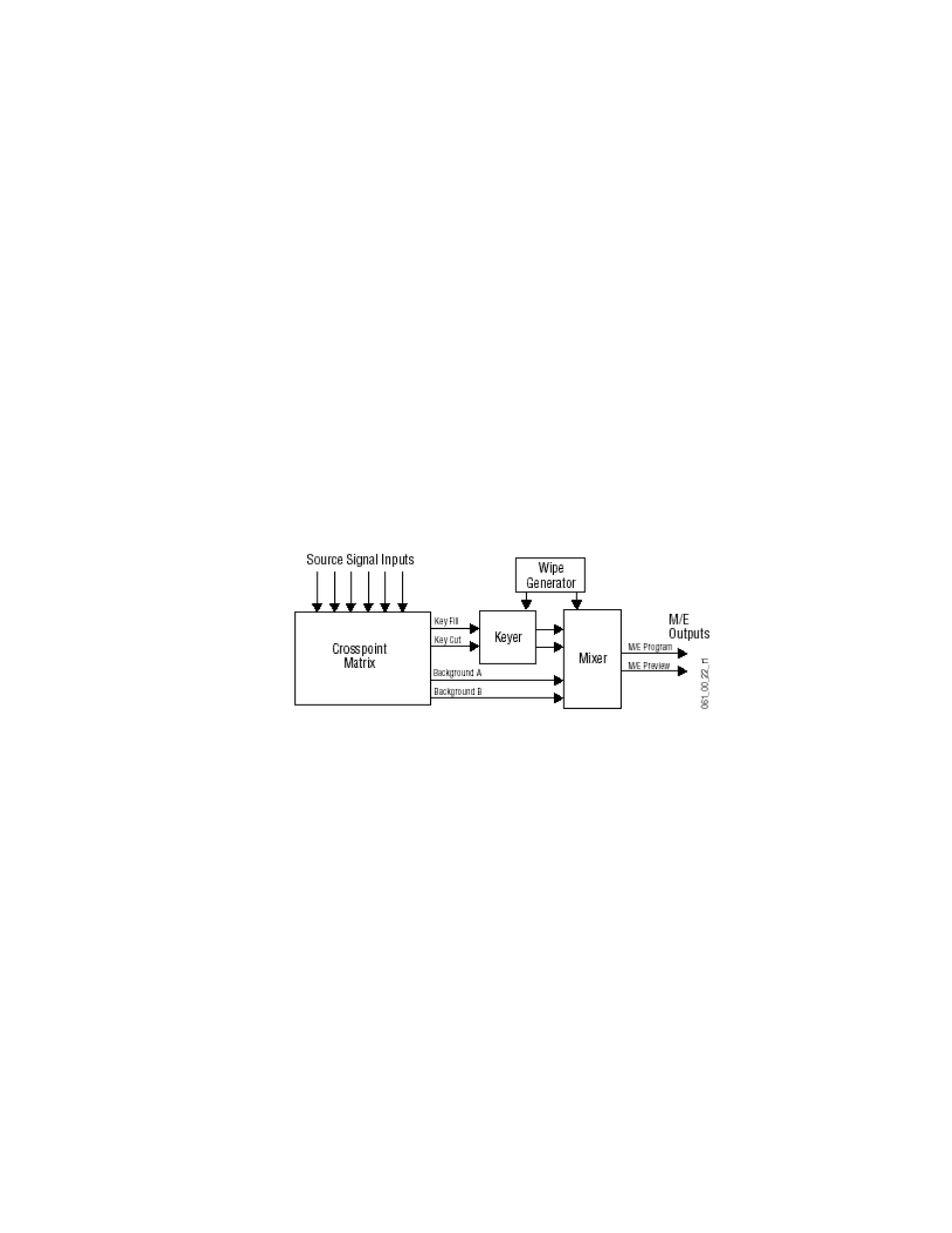

Figura 3
Subsistema Mix Effects (M/E) Simplificado
El M/E básico mostrado en la Figura 11 tiene un bus de background A y otro B. Estos
buses seleccionan las señales de video background enviadas a la salida del M/E.
Generalmente la fuente del bus background A es la salida actual como background, y
la fuente del bus background B es el background que se usará luego. Durante la
mayoría de transiciones, porciones de ambos backgrounds salen simultáneamente.
Los keyers en el M/E permiten la inclusión de material adicional sobre el background.
También hay Generadores de Wipes, que crean patrones utilizados por el mezclados
para las transiciones con wipes, o usados por los keyers para modificar las señales
que envía el mezclador.
La señal procesada en un M/E se envía a una salida del M/E, normalmente programa
o previo.
