30 INDIGO AV Mixer Manual de usuario
Sección 3 — Conexiones
3.10 Tally/GPI/GPO
Utilice el conector Sub-D de 50 patas GPI / TALLY / GPO para controlar
los dispositivos externos mediante relés, o para enviar y recibir eventos y
señales de control.

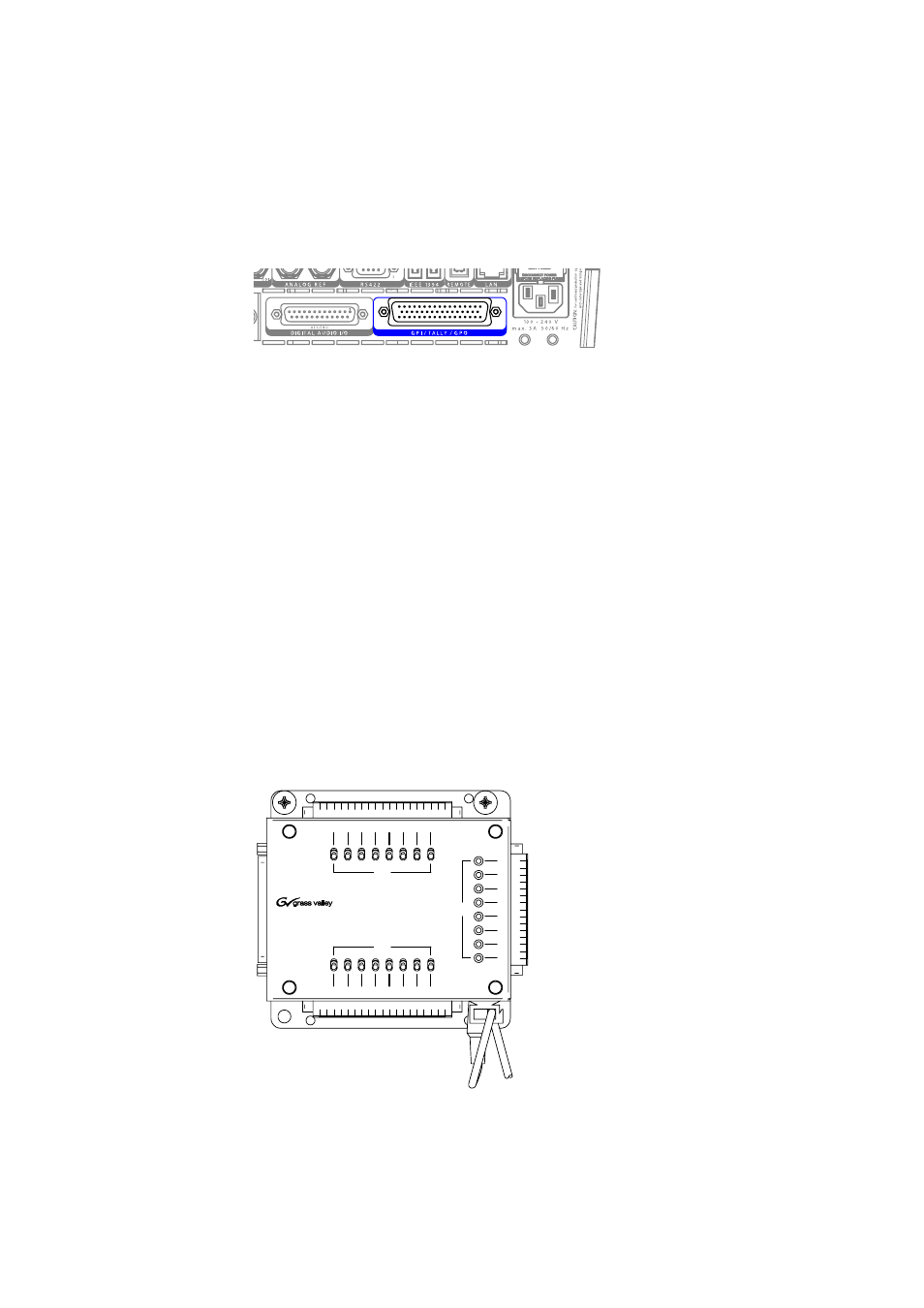

Figura 16. Conector GPI/TALLY/GPO
El conector GPI/TALLY/GPO proporciona:
• 16 salidas, utilizables como salida tally o GPO
Esto le permite abrir y cerrar conexiones entre las dos patas
correspondientes del conector, para controlar relés o dispositivos
externos.
• 8 entradas, utilizables como entrada tally o GPI
Abriendo/cerrando la conexión entre las dos patas correspondientes
del conector se activan funciones tales como las transiciones o la
activación/desactivación de canales de audio (vea Submenú GPIO en la
página 143).
Tally breakout adapter
El Tally breakout adapter opcional proporciona una forma fácil de utilizar
el conector
GPI / TALLY / GPO
.
Figura 17. Tally breakout adapter
OFF
5V=
3V3 GND
3V3 GND
3V3
OFF
GND
GND
3V3
INDIGO GPI / TALLY / GPO BREAKOUT ADAPTER
GPI
GPO
GPO
8
7
6
5
4
3
2
1
16 15 14 13 12 11 10 9
8 7 6 5 4 3 2 1
