INDIGO AV Mixer Manual de usuario 19
Conexiones de vídeo
3.4 Conexiones de vídeo
El INDIGO AV Mixer proporciona varias entradas y salidas de vídeo
analógicas y digitales. Mediante la HiRes board opcional también puede
utilizar las entradas y salidas HD así como las señales internas escaladas.
3.4.1 Resumen de las entradas de vídeo

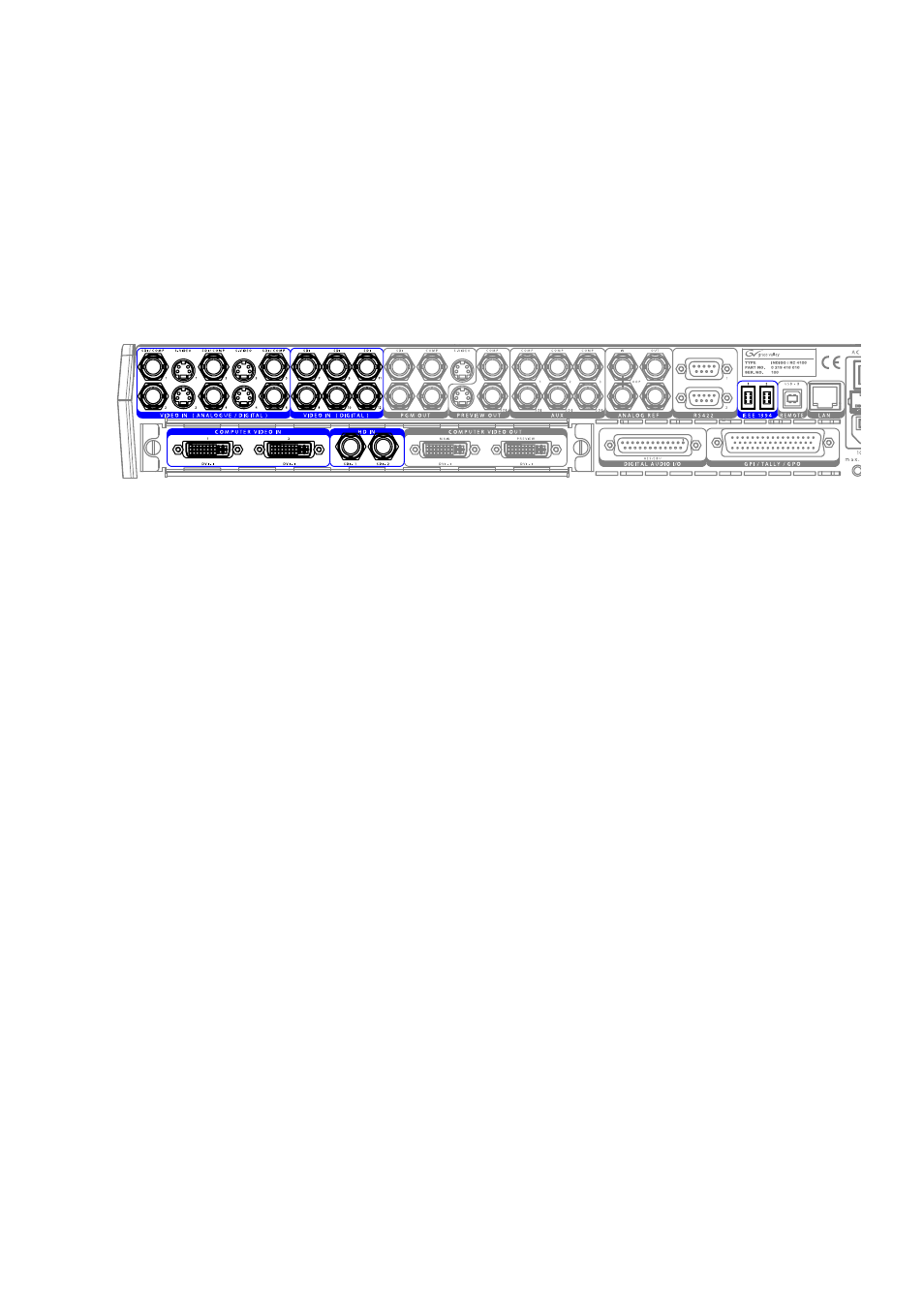

La figura siguiente muestra las entradas de vídeo del INDIGO AV Mixer:
Figura 5. Conexiones de entrada de vídeo
3.4.2 Entradas de vídeo
El INDIGO AV Mixer proporciona diversas entradas para vídeo, tanto
analógicas como digitales.
Nota El sistema puede llevar a cabo la sincronización automática de fotogramas
para todas las entradas de vídeo, de esta forma no se precisa genlocking.
Se dispone de las siguientes entradas:
• 12 Entradas SDI, las primeras 6 admiten también formatos analógicos
Formatos analógicos admitidos:
• PAL B, G, H, I, M, N; Pal 60
• NTSC, NTSC M, NTSC 4.43
Formatos digitales admitidos:
• ITU-R-656 (SMPTE 259M-1997) con audio incorporado (SMPTE
272M-1994)
• 6 Entradas CVBS (Composite)
Nota Las entradas CVBS comparten los conectores con las 6 primeras entradas
SDI.
• 4 Entradas S-Video, con el mismo alias que las primeras 4 entradas SDI
• 2 Entradas IEEE 1394 (Firewire)
Nota Las entradas firewire reemplazarán a las entradas SDI 11 y 12.
Nota Los conectores firewire también pueden configurarse como salidas.
