24 INDIGO AV Mixer Manual de usuario
Sección 3 — Conexiones
Micrófono/Line In
La sección LINE/MIC IN proporciona conectores XLR/TRS 1/4’’
combinados como entradas:
• 4 x XLR
• 4 x TRS 1/4’’ (los conectores de micrófono TRS 1/4’’ se encuentran en
el centro de los conectores combinados y pueden utilizarse en lugar de
XLR)

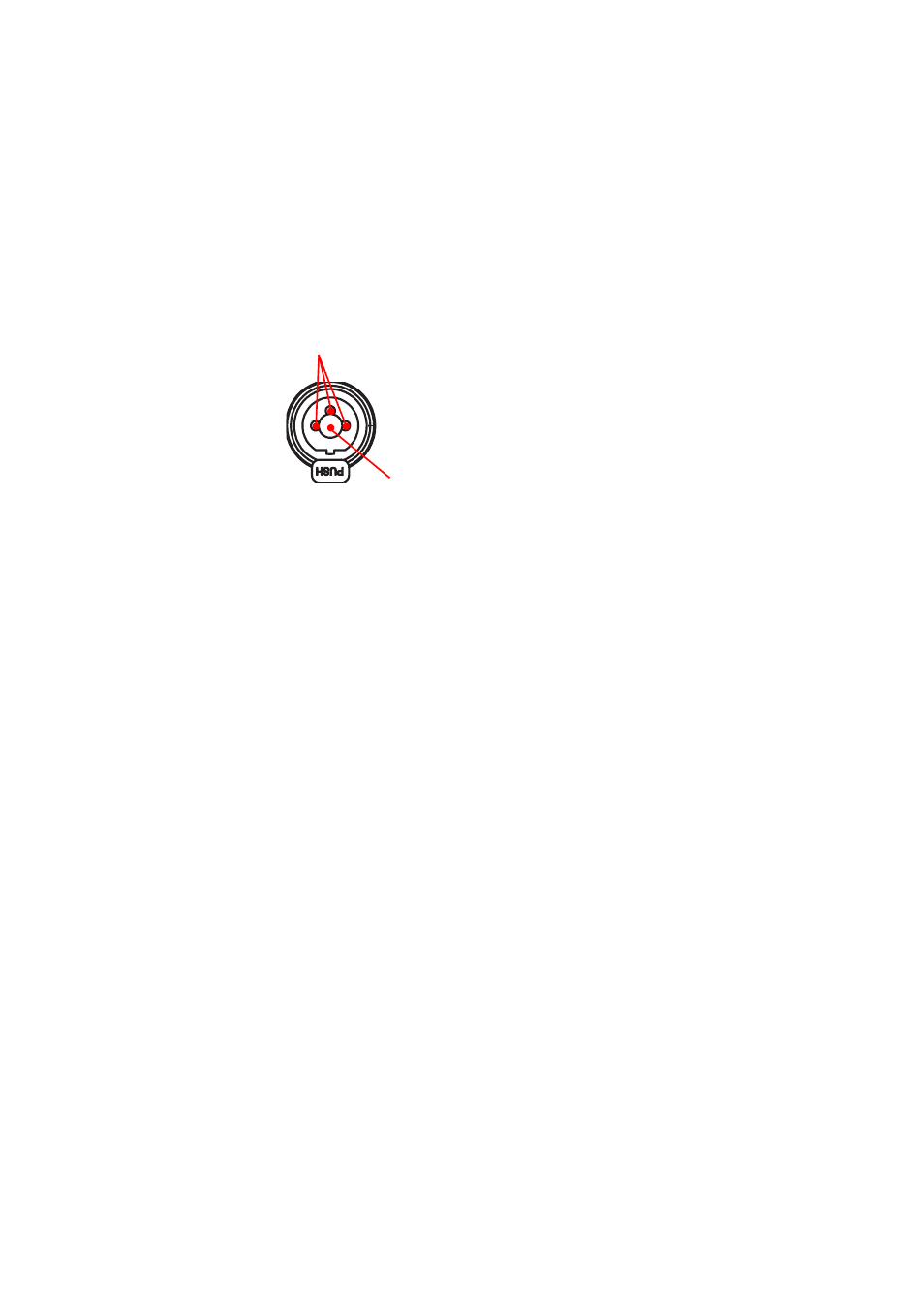

Figura 9. Conector XLR/TRS 1/4’’ combinado
Nota La alimentación de prueba (+48 V DC) puede activarse para las entradas
Line/Mic 1/2 y 3/4.
Nota Las entradas LINE/MIC IN pueden amplificarse (vea Submenú Mixer en la
página 102).
Entrada de audio digital
El INDIGO AV Mixer proporciona las siguientes conexiones para entrada
de audio digital:
• 6 x AES/EBU (conector Sub-D de 25 patas, sección DIGITAL AUDIO
I/O
)
Audio (SDI) De-embedded/Embedded(No incorporado/Incorporado)
El audio incorporado también puede derivarse desde un máximo de seis
entradas de vídeo SDI (vea Submenú Audio en la página 134).
Para todas las salidas SDI, el audio (embedded) se ha insertado en los
canales Main y Sub en pares 1+2 y 3+4.
Nota Las señales de audio extraído pueden retardarse automáticamente según
sus señales de vídeo relacionadas para evitar el desvío cuando se procesen
y vuelvan a incorporar a la salida.
XLR
TRS 1/4’’
