28 INDIGO AV Mixer Manual de usuario
Sección 3 — Conexiones
3.7 Monitores
El INDIGO AV Mixer proporciona salidas de monitores de programa,
visualización previa y auxiliares.
3.7.1 Monitores de programa
Los monitores de programa se conectan a las salidas en la sección PGM
OUT
. Puede conectar hasta cinco monitores de programa en paralelo.

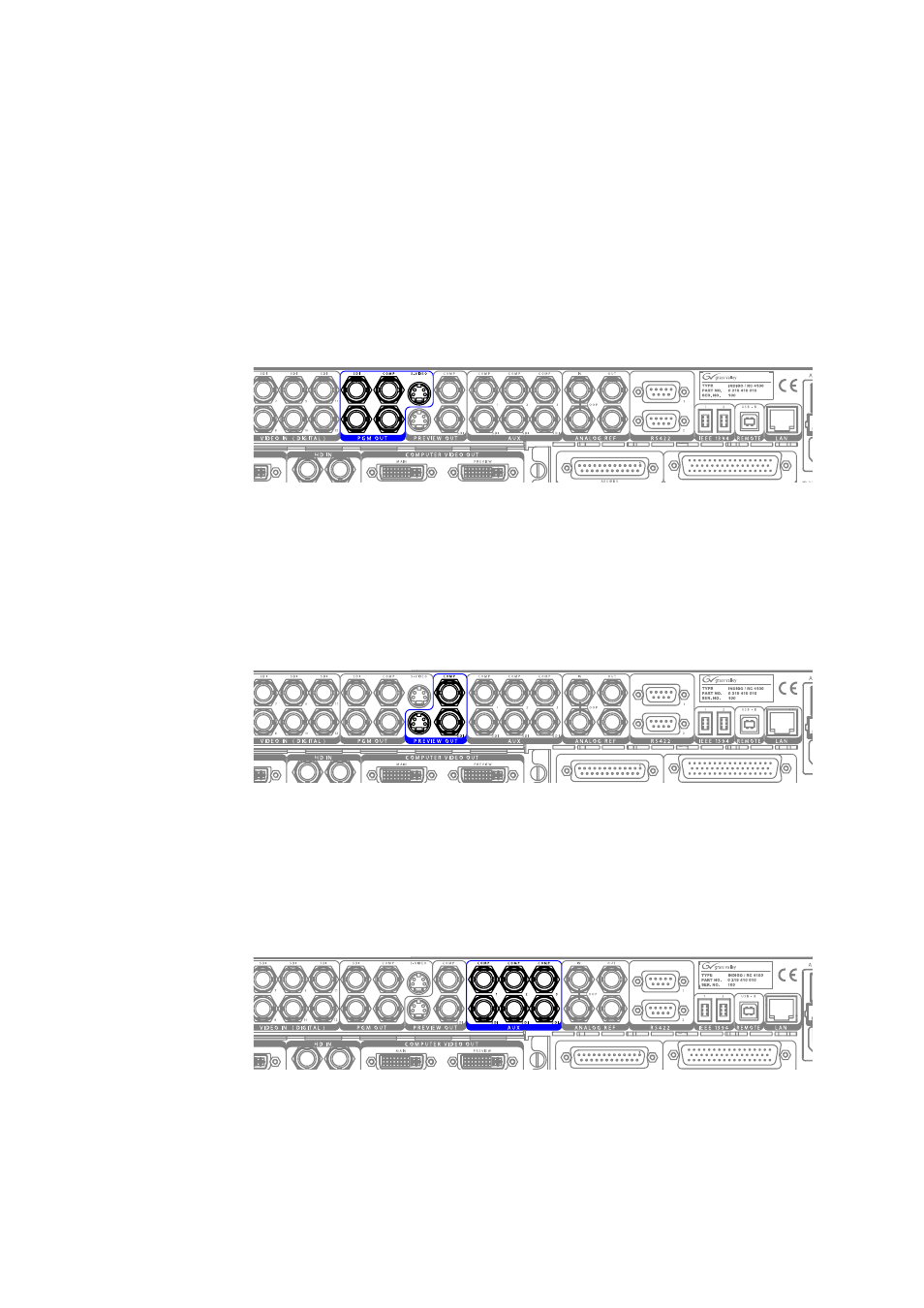

Figura 12. Conexiones de monitores de programa
3.7.2 Monitores de visualización previa
Los monitores de visualización previa se conectan a las salidas en la
sección PREVIEW OUT . Puede conectar hasta tres monitores de
visualización previa en paralelo.
Figura 13. Conexiones de monitores de visualización previa
3.7.3 Monitores auxiliares
Use los conectores de la sección AUX para enviar señales especiales, por
ejemplo, una señal de keyer individual, para comprobar en un monitor
independiente. Puede conectar hasta tres monitores auxiliares en paralelo.
Figura 14. Conexiones de monitores de visualización previa
