Manual del usuario Watson-Marlow 520Di y 520DiN 95
20.1.6 Voltajes de alimentación

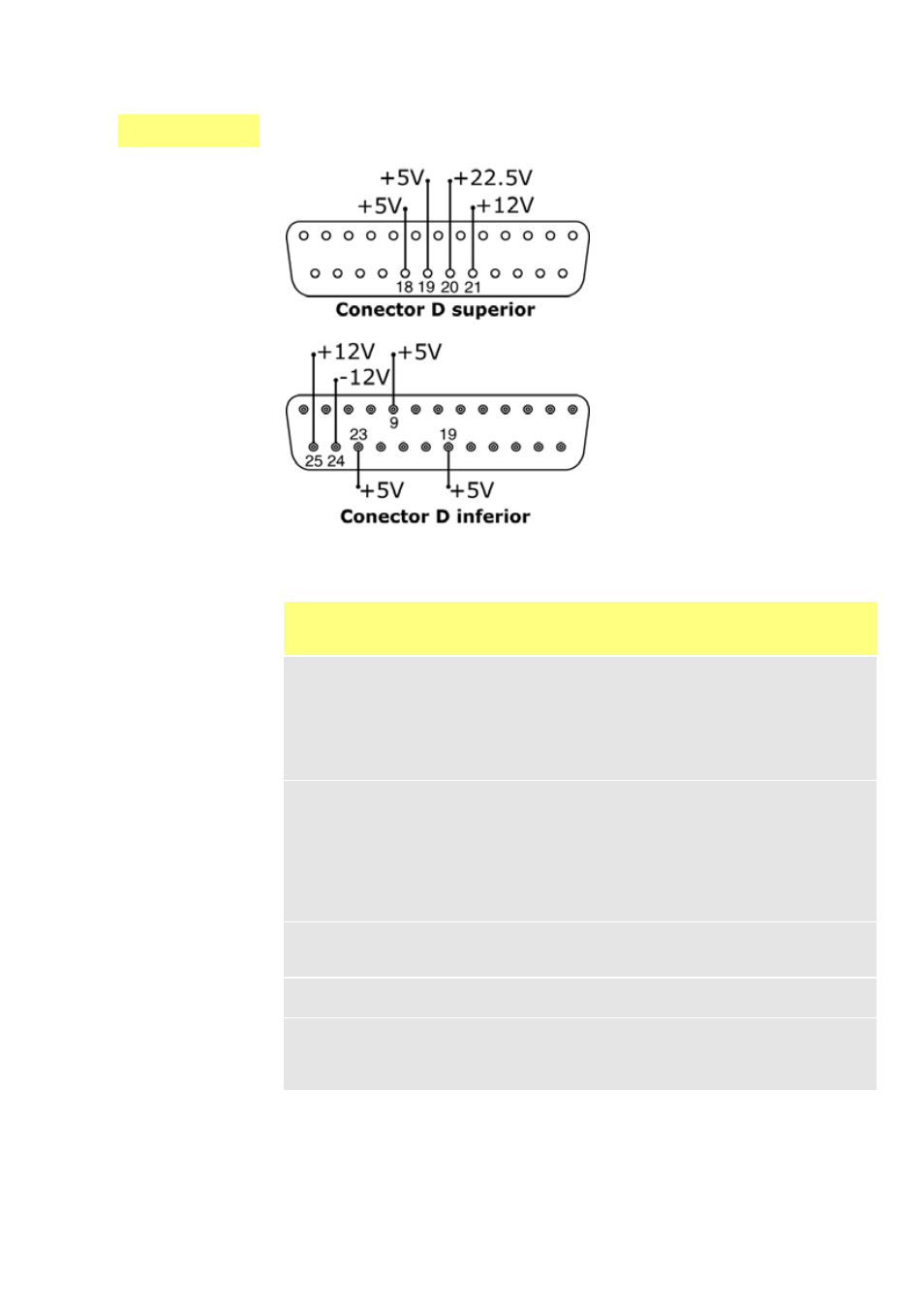

En la siguiente tabla, “Carga máx” es la carga total máxima de cada alimentación,
independientemente del número de conexiones.
Nota: Todas las alimentaciones CC están estabilizadas excepto la de +22,5 V.
Voltaje
CC Carga
máx.
D
infe-
rior D
supe-
rior
Uso típico
+5 V 10 mA 9, 19,
23 18, 19 Alimentación de voltaje para entradas
usando interruptor remoto.
Alimentación de voltaje posible para sali-
das si sólo se necesitan 5 V.
La clavija 9 se usa específicamente para el
funcionamiento con interruptor de pie / de
mano
+12 V 10 mA 25 21 Alimentación de voltaje posible para entradas
usando interruptor remoto.
Alimentación de voltaje posible para salidas.
Alimentación de voltaje para el detector de
fugas Tube Monitor de Watson-Marlow.
Alimentación de voltaje parcial (se requiere
también -12V) para el interruptor de proximi-
dad Watson-Marlow.
-12 V 10 mA 24 — Alimentación de voltaje parcial (se requiere
también +12 V) para el interruptor de prox-
imidad Watson-Marlow.
+22,5 V — 20 Alimentación de tensión para el módulo
estanco 520N. No utilizar.
+10 V 21 — Voltaje de referencia para el control de
velocidad del potenciómetro remoto. No
utilizar como voltaje de alimentación gen-
eral.
Di
