Manual del usuario Watson-Marlow 520Di y 520DiN 115
26 Cabezal 505L
Para superar el efecto pulsatorio que presentan algunas bombas peristálticas,
Watson-Marlow ha desarrollado el principio de pistas desviadas gemelas. Esto intro-
duce un desfase entre las dos mangueras, fusionando un impulso de un canal con
una depresión procedente del otro.
El cabezal 505L está provisto de seis rodillos de acero inoxidable y utiliza mangueras
de silicona o Marprene hasta un diámetro interior de 9,6 mm, con un grosor de
pared de 2,4 mm.
Para la mayoría de aplicaciones de dispensación y bajo impulso, utilice elementos de
manguera de doble Y de Watson-Marlow que están preformados con la longitud cor-
recta para asegurar una fusión precisa de flujos para dar el flujo más suave posible.
Si no desea utilizar los elementos de doble manguera especiales, un juego de seis
abrazaderas de tubo permitirán utilizar el cabezal de bomba con mangueras de
entrada gemelas (aspiración) o como un cabezal de bomba de precisión de dos
canales (totalmente separados).
26.1 Montaje y retirada del cabezal 505L

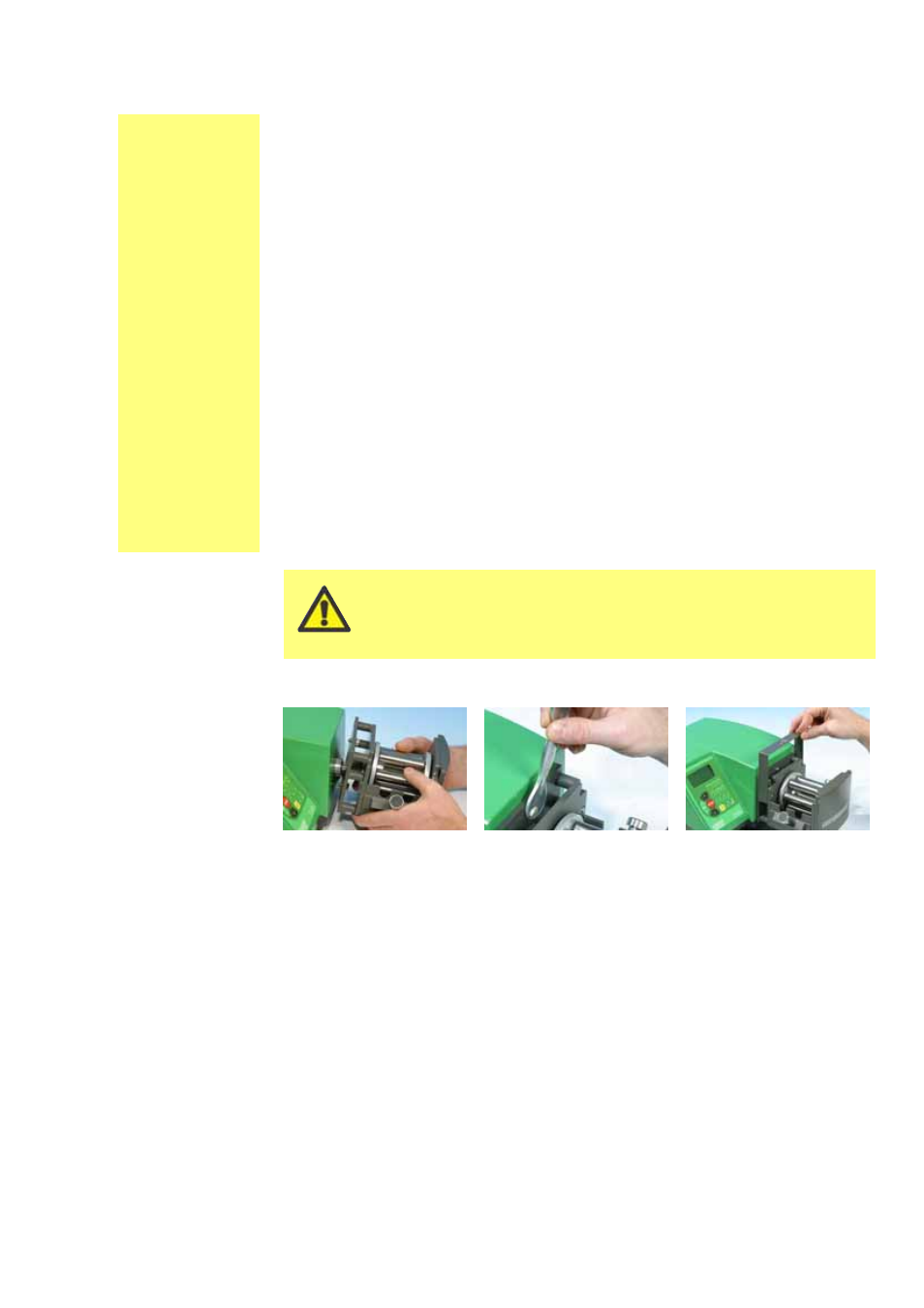

Para montar y desmontar el cabezal de bomba
Engrase la chaveta del eje de accionamiento. Centre el cabezal de bomba en la
cara delantera del accionamiento y gire manualmente el rotor hasta que el eje
ranurado del rotor se acople con la chaveta del eje de accionamiento.
Asegúrese de que los dos tornillos de retención cautivos estén alineados con los
agujeros superior e inferior de la cara de accionamiento.
Utilice una llave de 10 mm para apretar los tornillos de retención a 3 Nm.
Coloque la tapa del adaptador sobre la placa de la cara posterior del cabezal de
bomba y las cabezas de los tornillos de retención cautivos. Encájela a presión
en su posición
Invierta este procedimiento para retirar la pista.
Desconecte siempre la alimentación de la red a la bomba
antes de abrir la protección o de realizar cualquier activi-
dad de posicionamiento, retirada o mantenimiento.
El uso de los
cabezales de
las bombas
Di, DiNP
es independi-
ente de la
protección de
ingreso del
accionamien-
to. A lo largo
de las sec-
ciones de los
cabezales de
bomba de
este manual
no se men-
ciona la clasi-
ficación de la
protección
contra la con-
taminación ni
el modelo de
accionamiento
(520Di o
520DiN).
