Manual del usuario Watson-Marlow 520Di y 520DiN 103

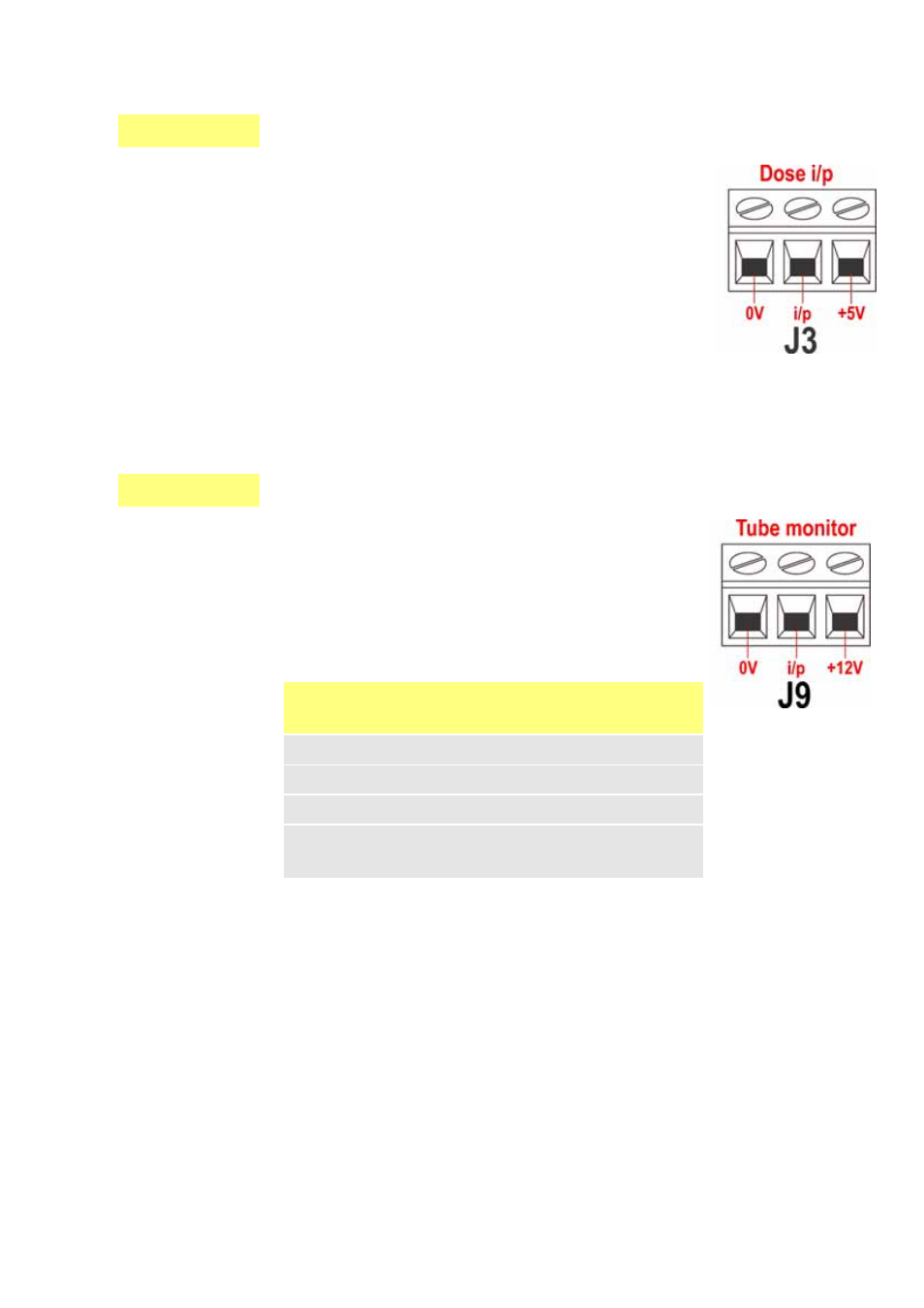

20.2.5 Señal entrada de dosificación
Conecte un interruptor de contacto momentáneo como un
interruptor de pedal o un interruptor de mano entre el ter-
minal de 5 V y el terminal i/p del conector i/p de Dosis (J3).
Cierre el interruptor para iniciar una dosis. Esta entrada
cuenta con protección antirrebote por software y funciona
de forma similar a las demás entradas remotas, tales como
las provistas de lógica de 5 V a 24 V anteriormente
mostradas, usando el terminal i/p y el terminal de 0 V.
Nota: Esta entrada cuenta con protección antirrebote por
software, por lo que la señal puede ser momentánea o man-
tenida durante la dosis. Si es mantenida, la señal debe
desconectarse antes de la siguiente dosis.
Nota: Conecte sólo una bomba a través de un interruptor.
Si tienen que arrancar simultáneamente varias bombas, util-
ice polos múltiples y aísle cada circuito.
20.2.6 Señal entrada de detector de fugas
Conecte un dispositivo remoto de detección de fugas entre
el terminal de +12 V y el terminal i/p en el conector del
Monitor de mangueras (J9). El circuito cerrado indica una
fuga. Como alternativa, se puede aplicar una entrada lógica
al terminal i/p, y conectar a tierra el terminal de 0 V. Una
entrada alta indica la existencia de un goteo. Conecte el
cable del detector de goteo del monitor de mangueras
Watson-Marlow de la siguiente manera:
Nota: Use sólo monitores de mangueras Watson-Marlow de la serie 520.
Color de los cables
del monitor de
mangueras
Módulo 520N
Azul Terminal J9 0V
Amarillo Terminal i/p J9
Rojo Terminal J9 +12 V
Conecte el extremo del blindaje en el módulo 520N con
un casquillo EMC de 360° si es necesario. Véase 20.2.2,
Cableado.
