Watson-Marlow 520Di - Manual (Página 108)

Manual del usuario Watson-Marlow 520Di y 520DiN 108
Desactivación del funcionamiento en red
Al presionar la tecla STOP, se muestran tres opciones: Continuar, Manual y
Menú. Seleccione una opción mediante las teclas ARRIBA y ABAJO y presione
ENTER para confirmar.
Si se selecciona Continuar, la bomba vuelve al modo de red (RS232).
Si se selecciona, Manual, la bomba se pone en funcionamiento manual y
conserva la velocidad ajustada y el estado de marcha de su funcionamiento
previo en modo de red. Véase la sección 18, Funcionamiento manual.
Si se selecciona Menú se muestra el menú principal (véase la sección 14,
Menú principal).
Parada de emergencia
En caso de emergencia, presione la tecla STOP. La bomba se detiene y mues-
tra una pantalla de interrupción, en la que se puede seleccionar Continuar
para volver al control por la red, Manual para poner la bomba en control man-
ual (véase la sección 18, Funcionamiento manual, o Menu para que se muestre
el menú principal (véase la sección 14, Menú principal). Seleccione una opción
mediante las teclas ARRIBA y ABAJO y presione ENTER para confirmar.

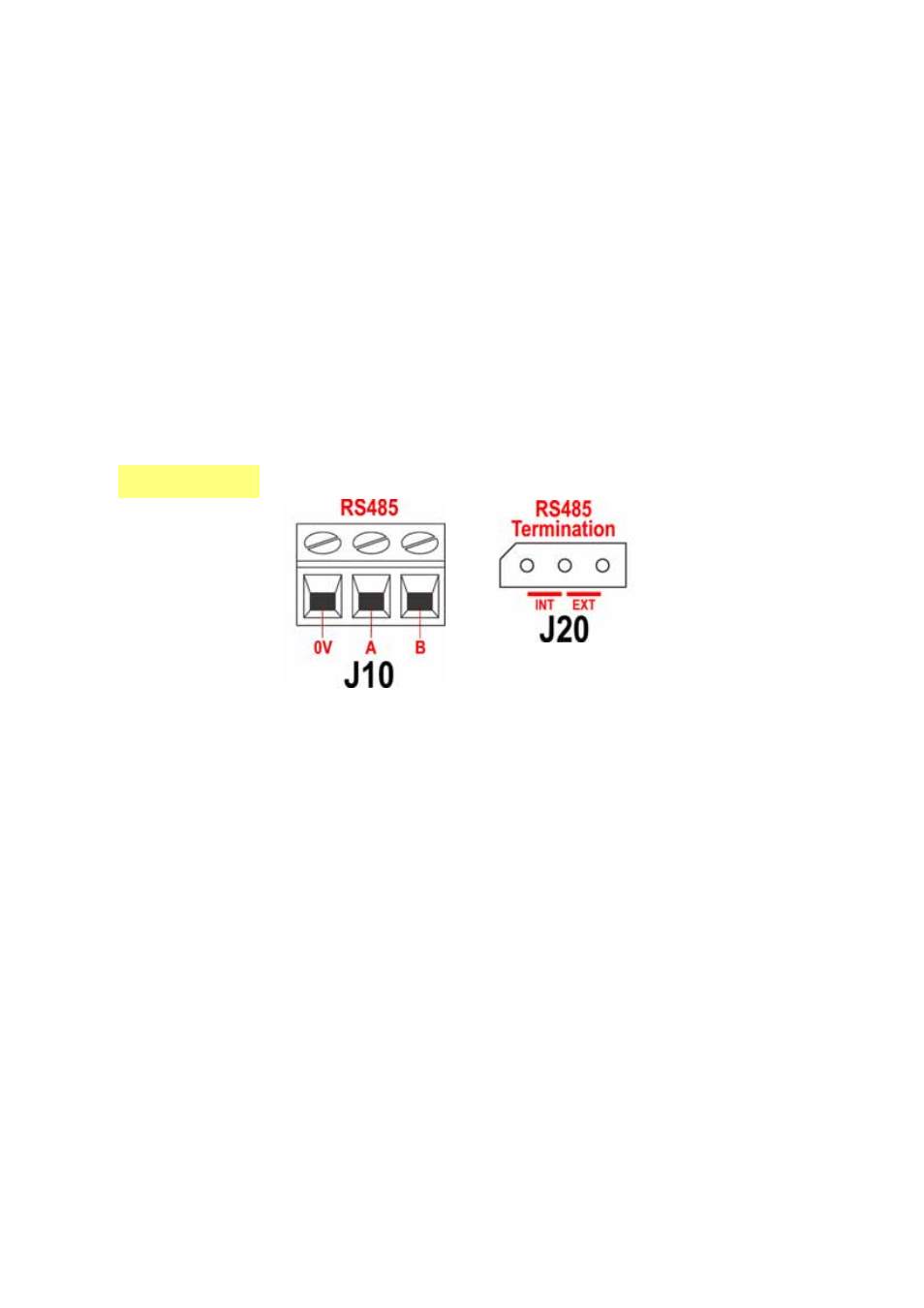

Control RS485
Conecte su enlace a la red en J10 usando un par trenzado y blindado: A con A, B
con B, blindaje con 0 V. Asegúrese de que la bomba esté configurada para funcionar
con control de red. Con la misma señal RS485 se puede controlar más de una
bomba: conecte todas las bombas en paralelo. Véase la sección 21, Control y fun-
cionamiento en red.
El puente de unión J20 debe colocarse correctamente para permitir que el modo
RS485 funcione correctamente. Instale el puente de unión de una sola bomba o de la
última bomba de una red en la posición señalada como INT en el conector de tres clav-
ijas; instale el puente de unión de todas las demás bombas de la red en la posición
señalada como EXT en el conector de tres clavijas.
DiN
