Manual del usuario Watson-Marlow 520Di y 520DiN 88
20 Cableado de control automático
20.1 Cableado de control automático
IP31

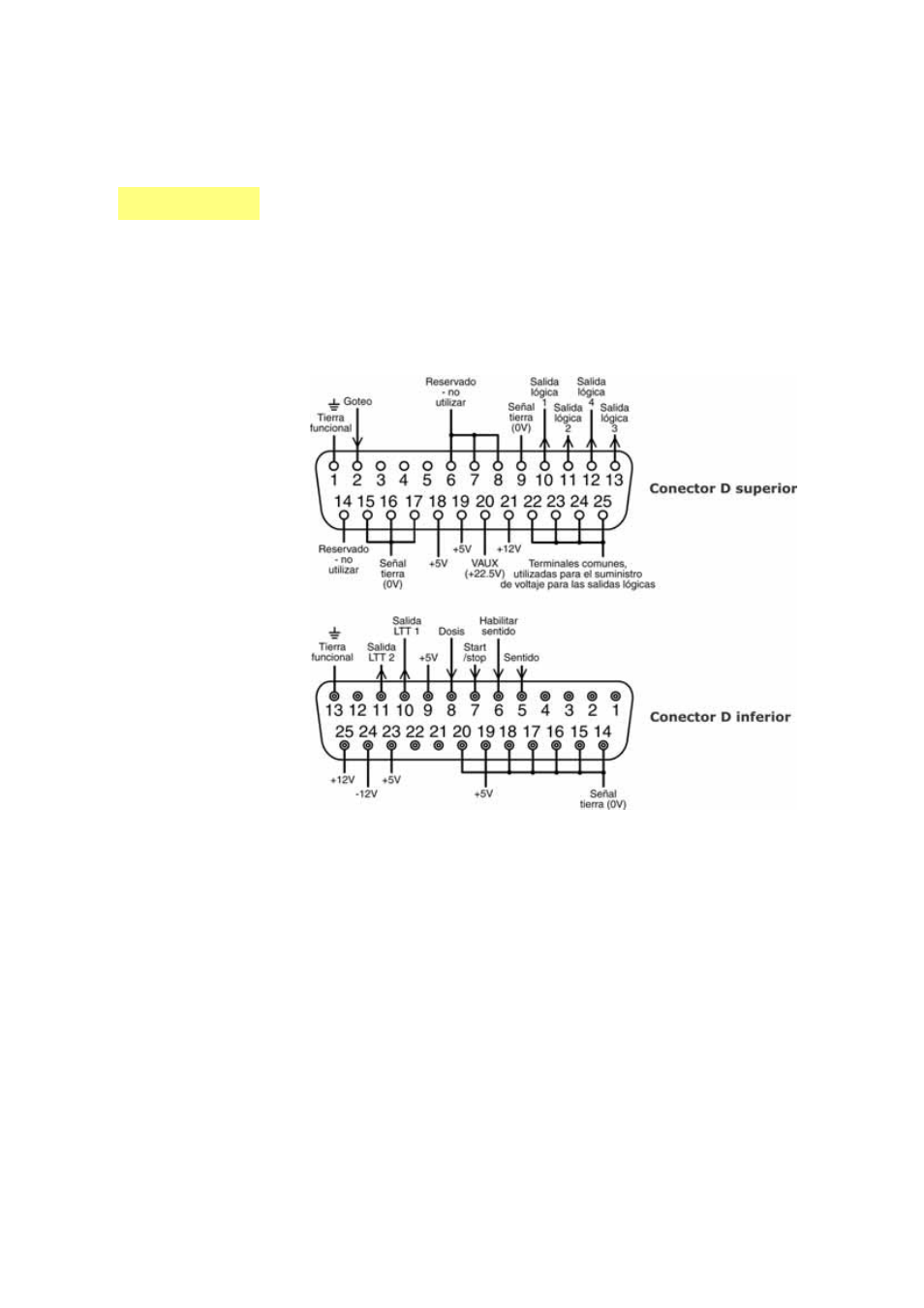

Para conectar la bomba a otros dispositivos se utilizan tres conectores D situados en
la parte posterior de la bomba. Hay dos conectores D de 25 vías. El superior es
macho y el inferior hembra. Los conectores macho y hembra de acoplamiento,
blindados para asegurar su compatibilidad electromagnética, deben ser soldados
convencionalmente a los cables de control blindados.
Cable de control recomendado: 7 torones 0,2 mm, 24 AWG, blindado, circular, de
hasta 25 almas. El blindaje del cable debe ponerse a tierra mediante la clavija de
tierra funcional del conector D (clavija 1 en el conector D superior (macho) de 25
vías) (clavija 13 en el conector D inferior (hembra) de 25 vías), o a través del cuer-
po metálico de la toma o el enchufe.
