Manual del usuario Watson-Marlow 520Di y 520DiN

90

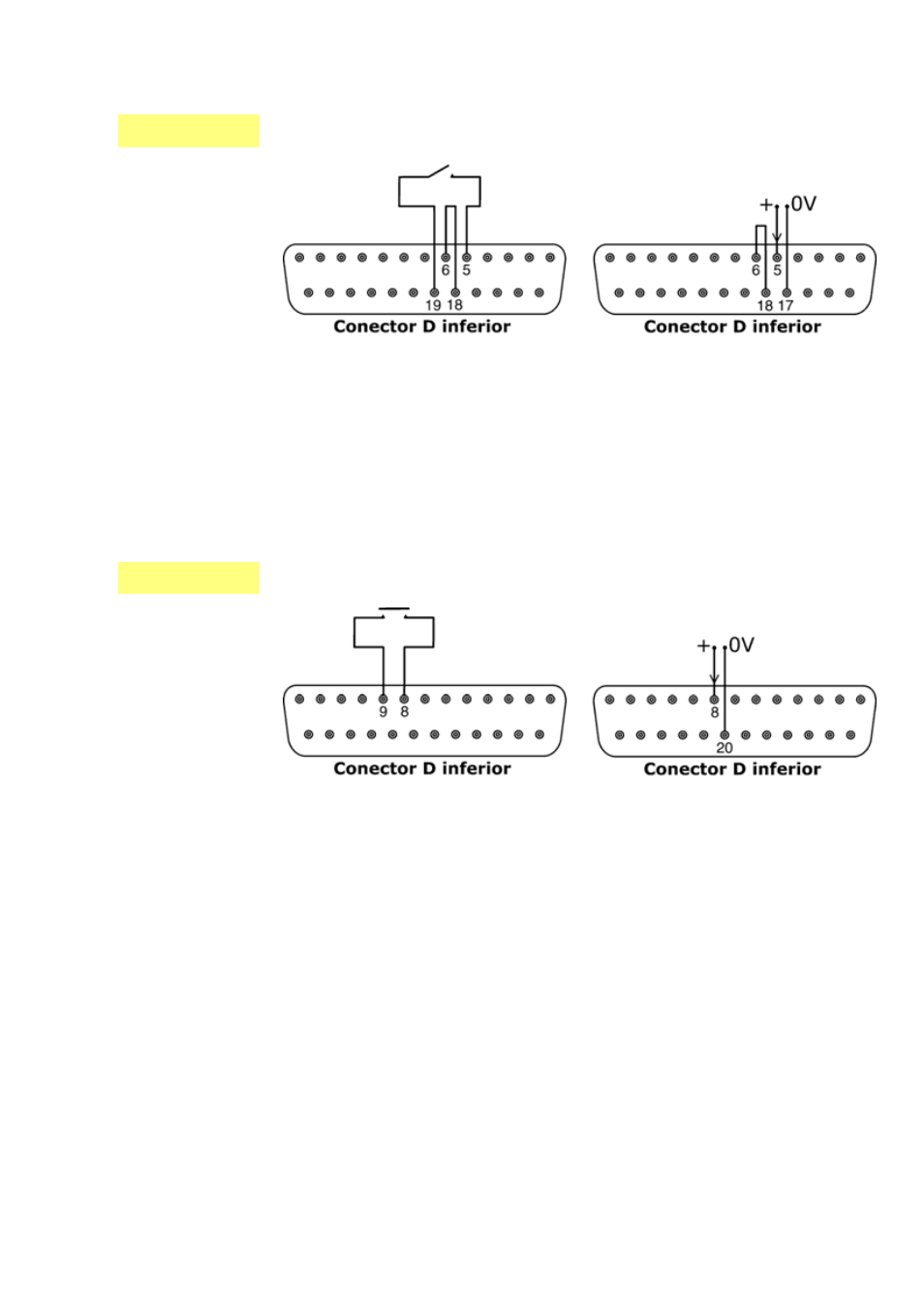

20.1.2 Señal entrada de sentido de giro

Para habilitar el control remoto del sentido de giro e inhabilitar la tecla SENTIDO
del teclado, conecte las patillas 6 y 18 del conector D inferior. Conecte un interrup-
tor remoto entre las clavijas 5 y 19 del conector D inferior. Interruptor abierto para
rotación en el sentido de las agujas del reloj, cerrado para rotación en sentido con-
trario a las agujas del reloj. Alternativamente, se puede aplicar una señal lógica a la
clavija 5 del conector D inferior, con la clavija 17 puesta a tierra. Una entrada baja
la hace girar en el sentido de las agujas del reloj, mientras que una entrada alta la
hace girar en sentido contrario a las agujas del reloj. En ausencia de conexión, la
bomba adopta por omisión la rotación en el sentido de las agujas del reloj.

20.1.3 Señal entrada de dosificación

Conecte un interruptor de contacto momentáneo, como un interruptor de pie o de
mano, entre las clavijas 8 y 9 del conector D inferior. Cierre el interruptor para ini-
ciar una dosis. Esta entrada cuenta con protección antirrebote por software y fun-
ciona de forma similar a las demás entradas remotas, tales como las provistas de
lógica de 5 V a 24 V anteriormente mostradas, usando la clavija 8 como entrada y
la clavija 20 como conector de 0 V (conector D inferior).
Nota: Esta entrada cuenta con protección antirrebote por software, por lo que la
señal puede ser momentánea o mantenida durante la dosis. Si es mantenida, la
señal debe desconectarse antes de la siguiente dosis.
Nota: Conecte sólo una bomba a través de un interruptor. Si tienen que arrancar
simultáneamente varias bombas, utilice polos múltiples y aísle cada circuito.
