Manual del usuario Watson-Marlow 520Di y 520DiN 94

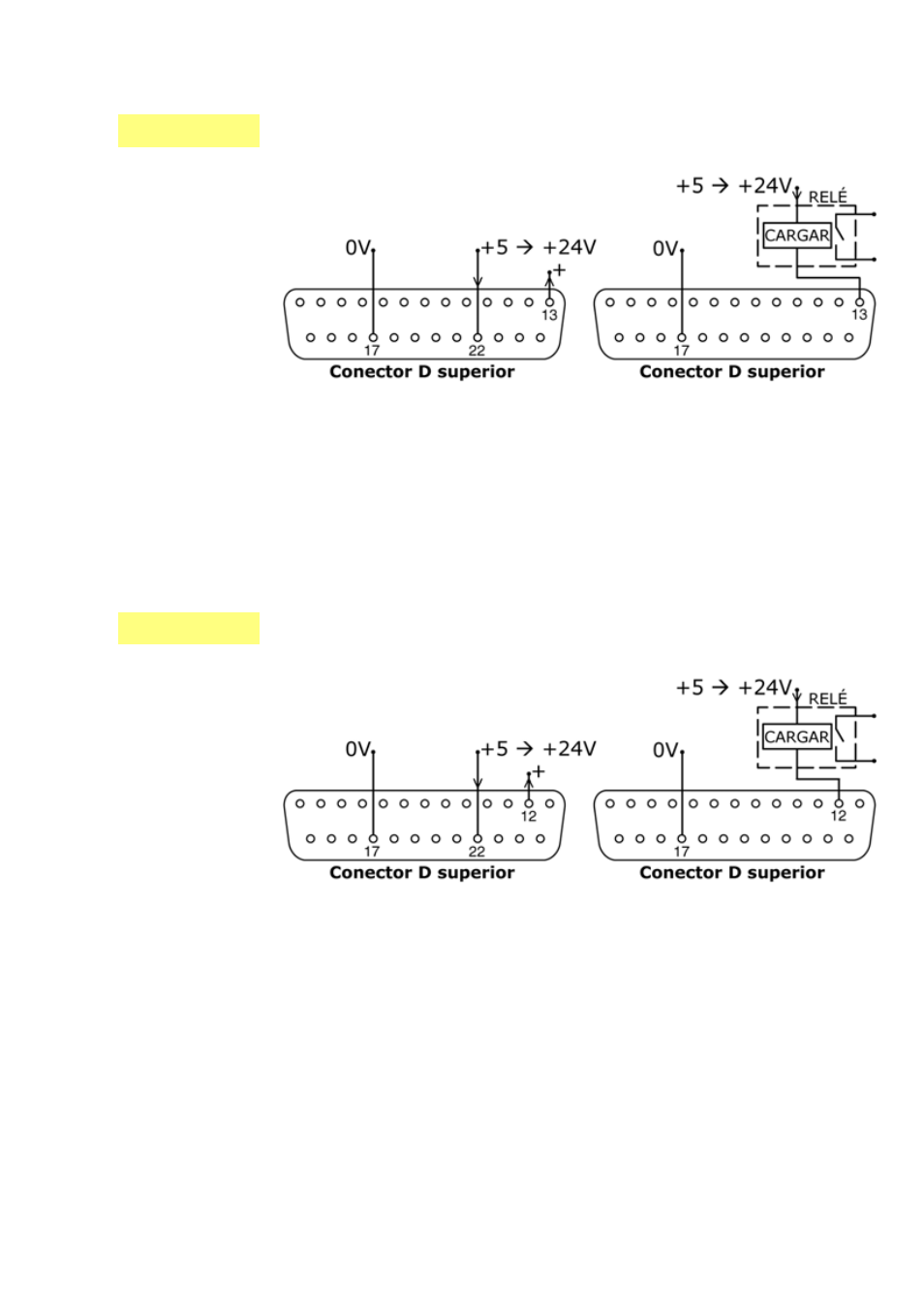

20.1.5.3 Señal salida lógica 3
La Salida 3 se toma de la clavija 13 del conector D superior, dependiendo del esta-
do lógico de la función asignada a la Salida 3. Alternativamente, puede haber una
carga, p. ej. una bobina de relé, conectada a la clavija 13, puesta a tierra en la clav-
ija 17. La corriente circulará por el circuito dependiendo del estado lógico de la fun-
ción asignada a la Salida 3. No conecte a ningún dispositivo que requiera más de
50 mA.
Por omisión, la salida 3 está configurada para indicar el estado Red/Manual. Véase
la sección 12, Primera puesta en marcha de la bomba.
20.1.5.4 Señal salida lógica 4
La Salida 4 se toma de la clavija 12 del conector D superior, dependiendo del esta-
do lógico de la función asignada a la Salida 4. Alternativamente, puede haber una
carga, p. ej. una bobina de relé, conectada a la clavija 12, puesta a tierra en la clav-
ija 17. La corriente circulará por el circuito dependiendo del estado lógico de la fun-
ción asignada a la Salida 4. No conecte a ningún dispositivo que requiera más de
50 mA.
Por omisión, la salida 4 está configurada para indicar el estado de Alarma general.
Véase la sección 12, Primera puesta en marcha de la bomba.
