Manual del usuario Watson-Marlow 520Di y 520DiN 91
20.1.4 Señal entrada de detector de fugas

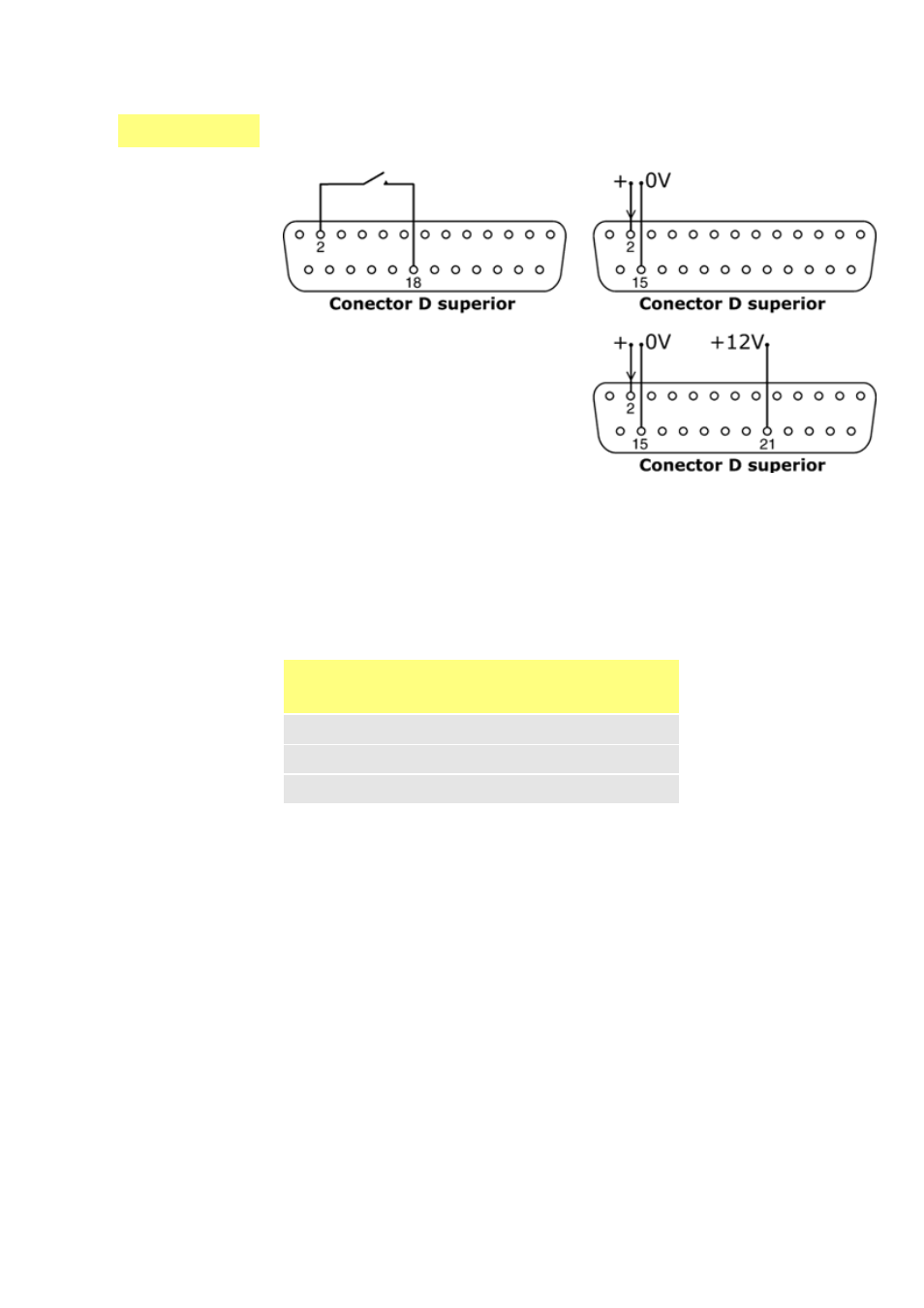

Conecte un dispositivo remoto de detección de fugas entre las clavijas 2 y 18 del
conector D superior. El circuito cerrado indica una fuga. Alternativamente, se puede
aplicar una entrada lógica a la clavija 2 del conector D superior, con la clavija 15
puesta a tierra. Una entrada alta indica una fuga. Conecte un detector de fugas
Watson-Marlow de la misma forma, tomando 12 V para alimentarlo desde la clavija
21 del conector D superior.
Conecte el cable del detector de goteo del monitor de mangueras Watson-Marlow de
la siguiente manera:
Nota: Use sólo un monitor de mangueras Watson-Marlow de la serie 520.
Color de los cables
del monitor de
mangueras
Patilla numerada,
conector D superior
Azul 15
Amarillo 2
Rojo 21
Di
