1. Afloje y remueva las tuercas mariposa, artículo 441 y
deslice la tapa frontal, artículo 400, fuera de los pernos,
artículo 450. Si fuera necesario podría usarse un mazo de
goma para separar la tapa frontal del alojamiento de la
bomba, golpeando las clavijas de la tapa frontal, artículo 420.
2. Remueva el soporte del raspador, artículo 370, de la tapa
frontal. Si el soporte del raspador fuera de acero inoxidable,
remueva de la ranura el aro-tórico de cara dinámica, artículo
515.
3. El aro-tórico de la tapa frontal, artículo 430, podrá ser
removido ahora de la ranura en la cara del alojamiento de la
bomba.
Instrucciones de Ensamble y Desensamble
Nota

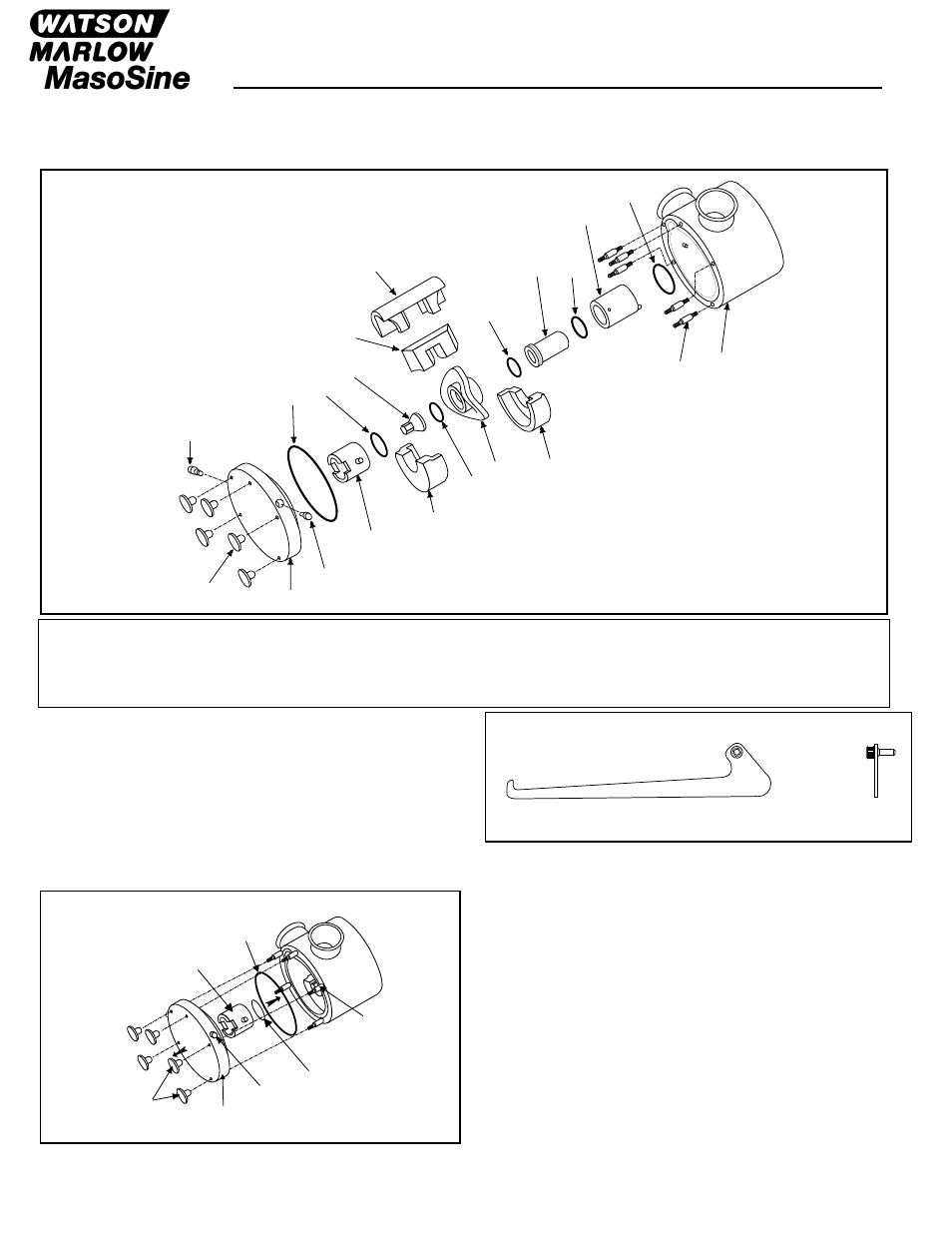

Refiérase al dibujo isométrico abajo para identificación de las
partes, mientras sigue los pasos de desensamblaje y ensambla-
je del extremo húmedo.
Advertencia:
Antes de intentar el ensamble/desensamble de la Bomba Sine, asegurase que la fuente de energía del
accionamiento se encuentre desconectada o cerrada. Asegúrese de que el interruptor eléctrico no pueda ser
operado mientras se esté realizando algún trabajo en la bomba.
Herramientas
Las herramientas extractores de desensamble son
proveídas con cada nueva Bomba Sine. Las herramien-
tas tienen forma de cuchillas de p atín y tienen una clavi-
ja que se extiende de uno de los extremos (ver la Figura
1). Estas herramientas se utilizan para remover el forro
trasero y el alojamiento de sello.
Pasos: 1, 2, 3
Desensamble del Extremo Húmedo
420
430
231
030
500
300
072
441
400
370
420
072
450
540
030
011
515 530
515
125
100
450
441
400
420
515
370
430
Extremo para remover el
forro.
Vista Lateral Vista Frontal
Extremo para
remover el alo-
jamiento de
sello.
01.06.09S
7/2000
