Manual del usuario Watson-Marlow 520Di y 520DiN 104
Importante: salidas de estado de la bomba
Las salidas 1-4 están disponibles como contactos de relés inversores unipolares:
Relé 1, 2, 3 y 4. Realice la conexión a los contactos normalmente abiertos o nor-
malmente cerrados del relé según sea necesario y configure el software de la
bomba de acuerdo con ello. Véase la sección 19.10, Señales de Salida.
Nota: El voltaje nominal máximo de los contactos de los relés de esta bomba es
de 30 V CC; carga máxima 30 W.
Nota: También adecuado para baja alimentación: es decir, 1 mA a 5 V CC míni-
mo.
20.2.7 Señales de salida 1, 2, 3, 4

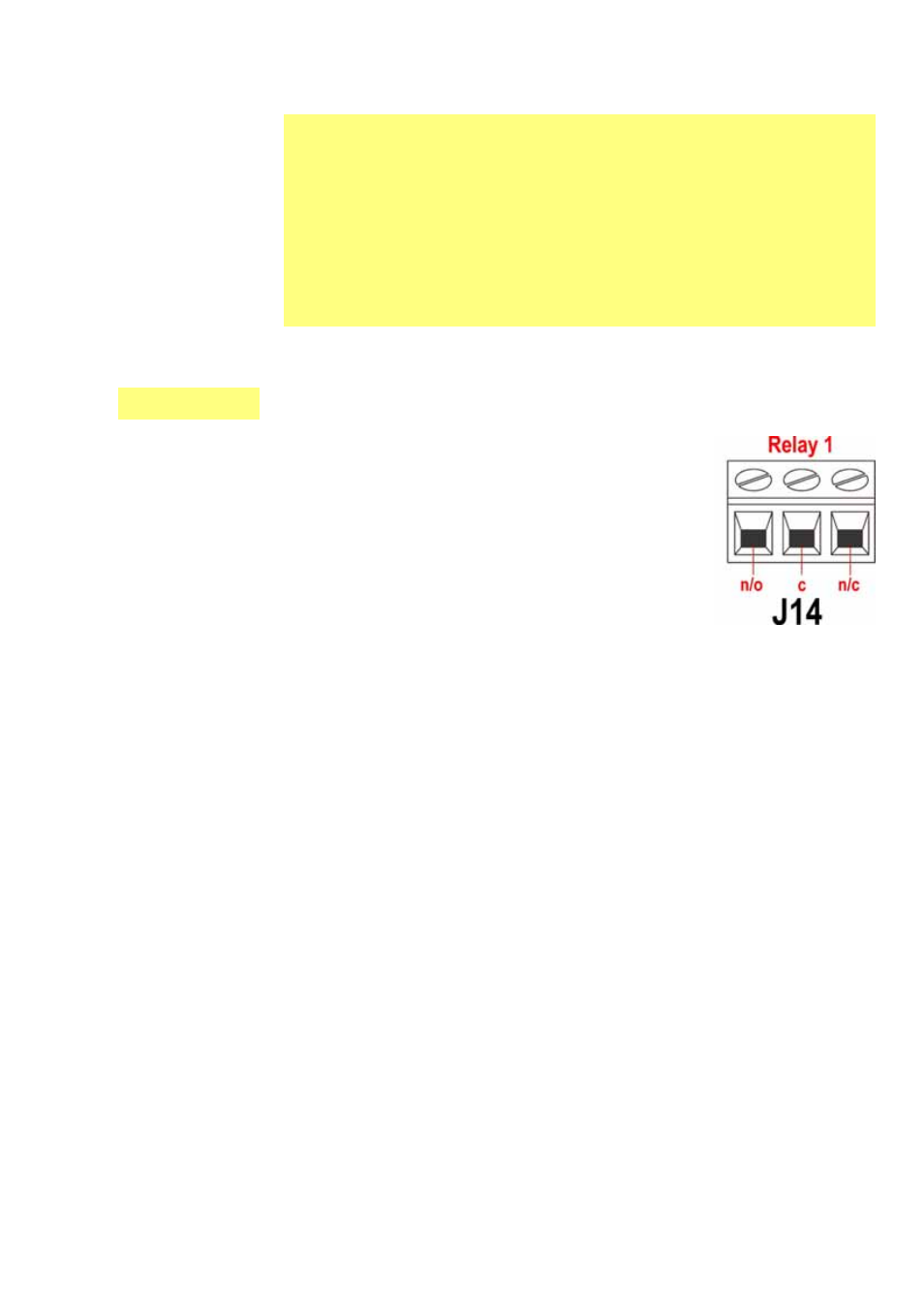

Nota: Aquí está representado el relé 1 (J14). Los relés 2, 3
y 4 (J15, J16 y J17) funcionan de manera idéntica.
Conecte el dispositivo de salida al terminal c (común) del
conector del relé elegido y el terminal n/c o el terminal n/o
(normalmente cerrado o normalmente abierto) según sea
necesario. Configure el software de la bomba de acuerdo con
ello. Véase la sección 19.10, Señales de Salida.
Por omisión, el relé 1 está configurado para indicar el estado
de Marcha/Parada; el relé 2 está configurado para indicar el
estado de Sentido de giro; el relé 3 está configurado para
indicar el estado de Automático/manual; el relé 4 está con-
figurado para indicar el estado de Alarma general. Véase la
sección 12, Primera puesta en marcha de la bomba.
