4
MANTENIMIENTO
3-42
powermax1250
Manual de servicio
Instalación
1. Asiente la tablilla de energía en la base de la fuente de energía. Luego reponga los tornillos que sujetan en su
lugar al tablero de energía.
2. Coloque todo impulsador de compuerta, cables, tornillo de los IGBTs y condensadores, alambre y tornillos del
diodo de entrada y salida.
Nota : El torsor (torsión) requerido para cada uno de estos tornillos es de 24 kg. cm.

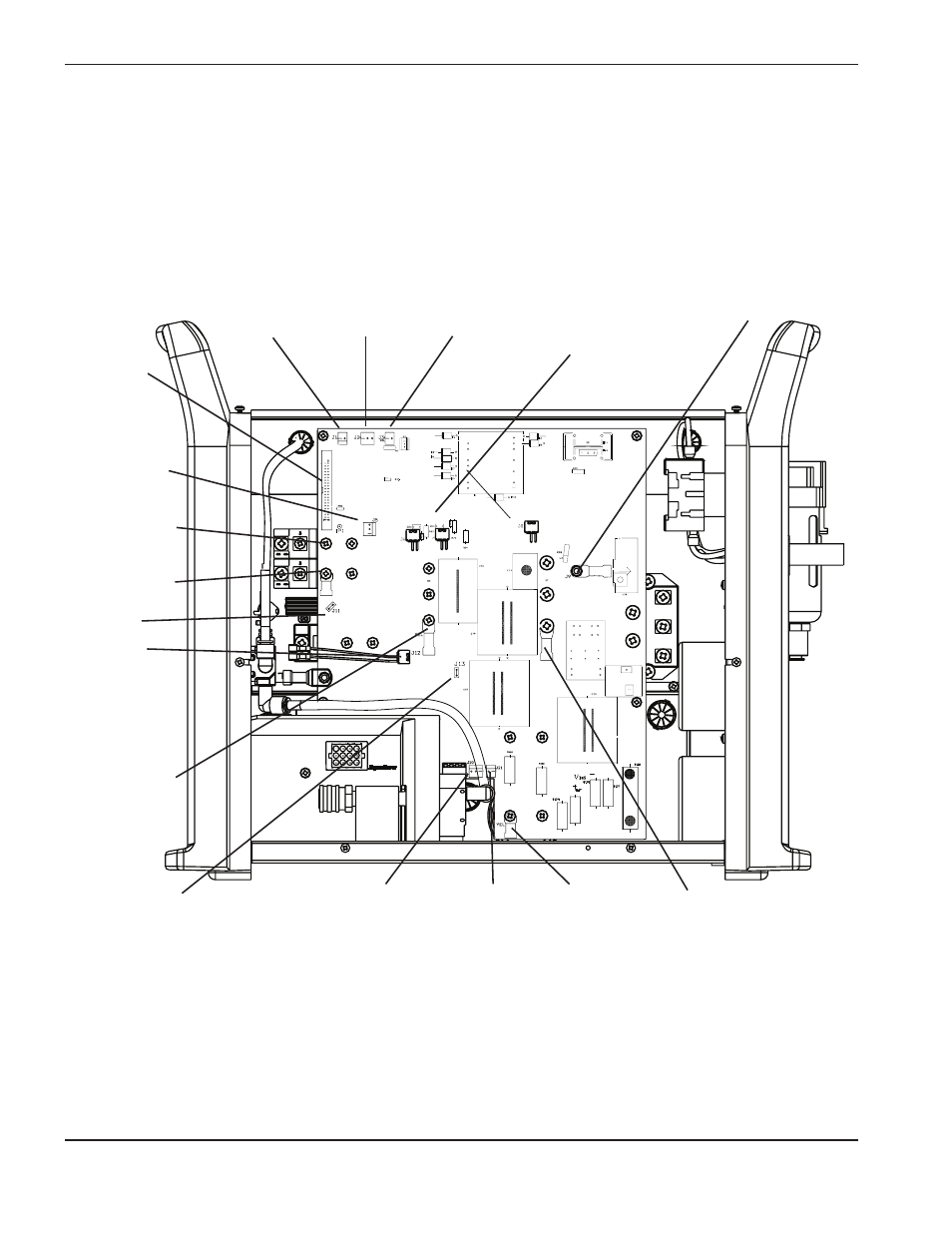

J1, pines 2,
rojo/negro J2, pines 3,
amarillo/negro J3, 2-pin,
amarillo/negro
J5 3-pin, rojo/
amarillo/negro
Cable
de cinta
Cable negro
Cable negro
Impulsador
(J12) de la
compuerta del
arco piloto.
J20, pines 3,
rojo/negro J21, pines 2,
rojo/negro Cable amarillo y
cable negro
Cable amarillo
Cable negro
Cable sensor de
corriente (J9)
Impulsadores de
compuertas IGBT
(J6, J7 and J8).
J13, alambre
negro por el hueco
de la tablilla
J11
3. Coloque de nuevo la manguera de trabajo y el cable a tierra.
4. Reinstale la barrera ETR y conecte de nuevo la manguera de la antorcha.
5. Reponga el panel de aislamiento y la tapa de la fuente de energía.
6. Conecte de nuevo la fuente de energía y la electricidad.
