Prueba 4 – IGBT del arco piloto (Q8)

• Revisar la resistencia de circuito propulsador de la compuerta (R108, R110).

• Si los valores no están a ±15% de los valores que aparecen abajo, reponer la tablilla de energía (PCB2) y

el IGBT (Q8) del arco piloto.

• Si los valores son correctos, revisar el IGBT (Q8) del arco-piloto con un probador de IGBT. Si falla, reponer

la tablilla de energía (PCB2) y el IGBT (Q8) del arco-piloto.

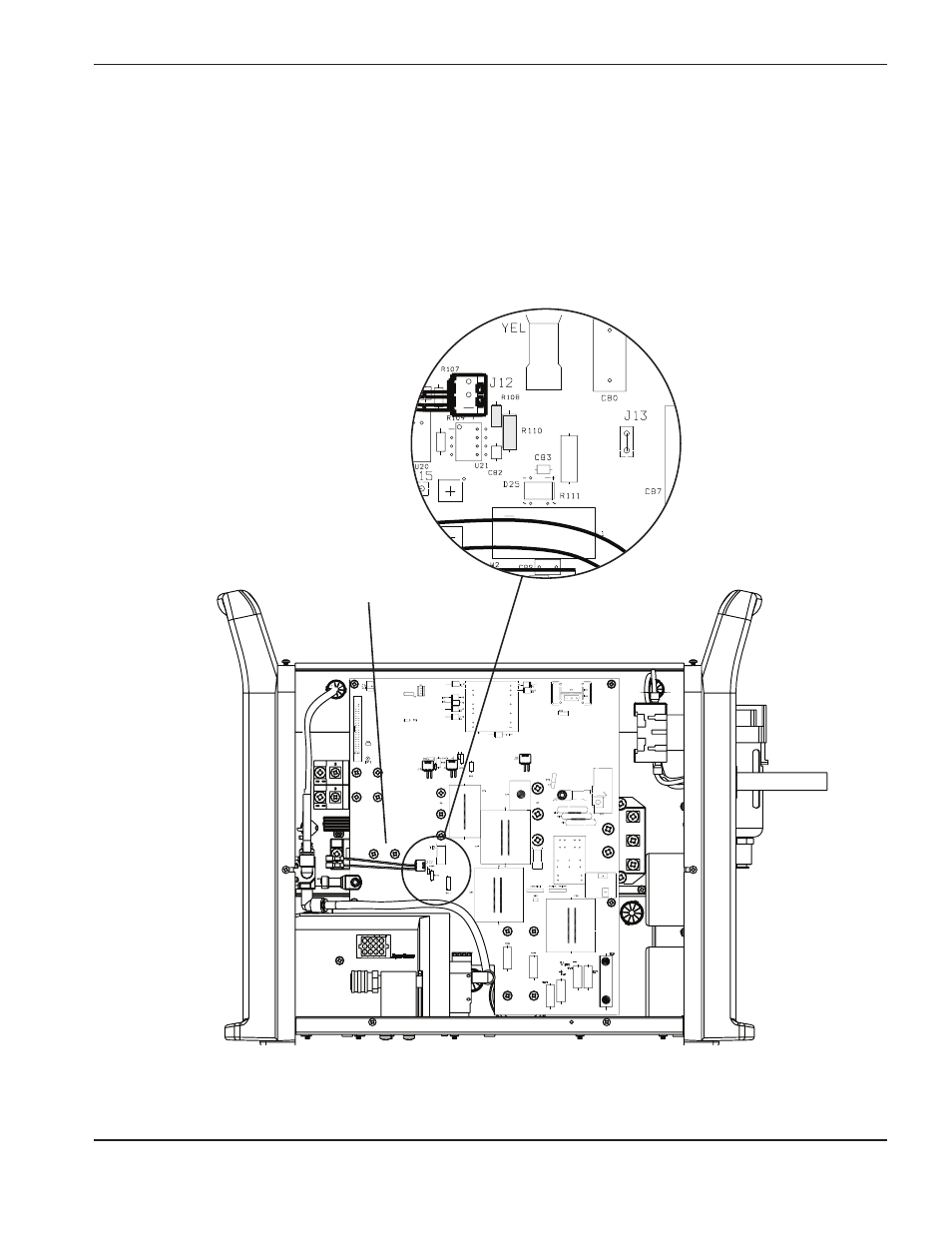

Arco-piloto IGBT

(Q8)

Resistores
propulsadores de
la compuerta

R108 = 1kΩ
R110 = 10kΩ
