4
MANTENIMIENTO
3-26
powermax1250
Manual de servicio

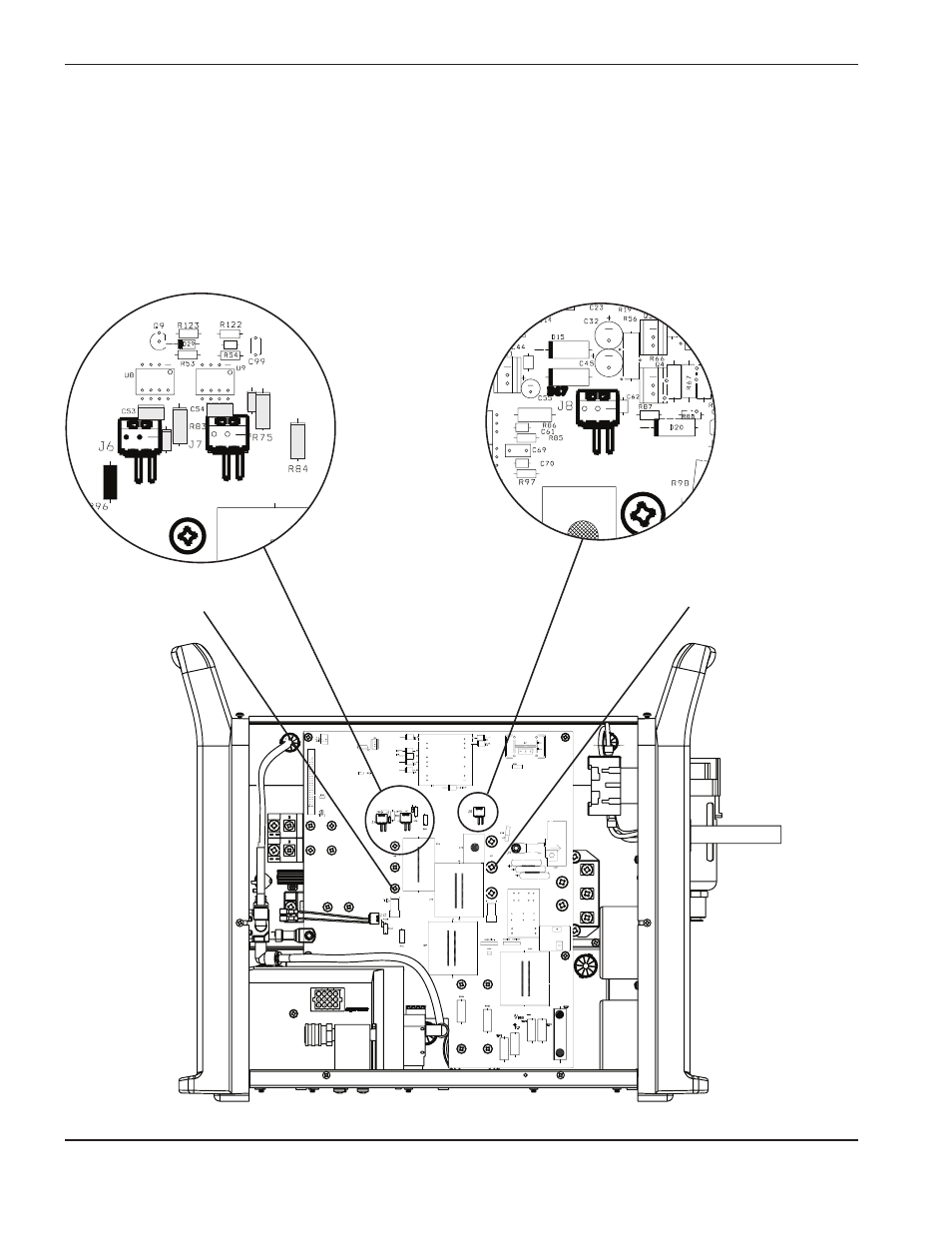

Prueba 5 – IGBT (Q6) inversor y IGBT (Q7)PFC
• Revisar la resistencia de circuito propulsador de la compuerta.
• Si los valores no están a ±25% de los valores que aparecen abajo, reponer la tablilla de energía (PCB2) y
el IGBT apropiado.
• Si los valores están bien, revisar ambos IGBTs con un probador de IGBT. Si falla un IGBT, reponer la
tablilla de energía (PCB2) y el IGBT que falló.
C100
Inversor IGBT (Q6)
PFC IGBT (Q7)
o o o o
R65
R82
Inversor
R82 = 994Ω
R83 = 6,1Ω
R65 = 995Ω
R75 = 6,1Ω
R84 = 10,4Ω
R96 = 0,4Ω
PFC
R87 = 994Ω
R56 = 4,1Ω
R98 = 1Ω
