MANTENIMIENTO
3-32
powermax1250
Manual de servicio

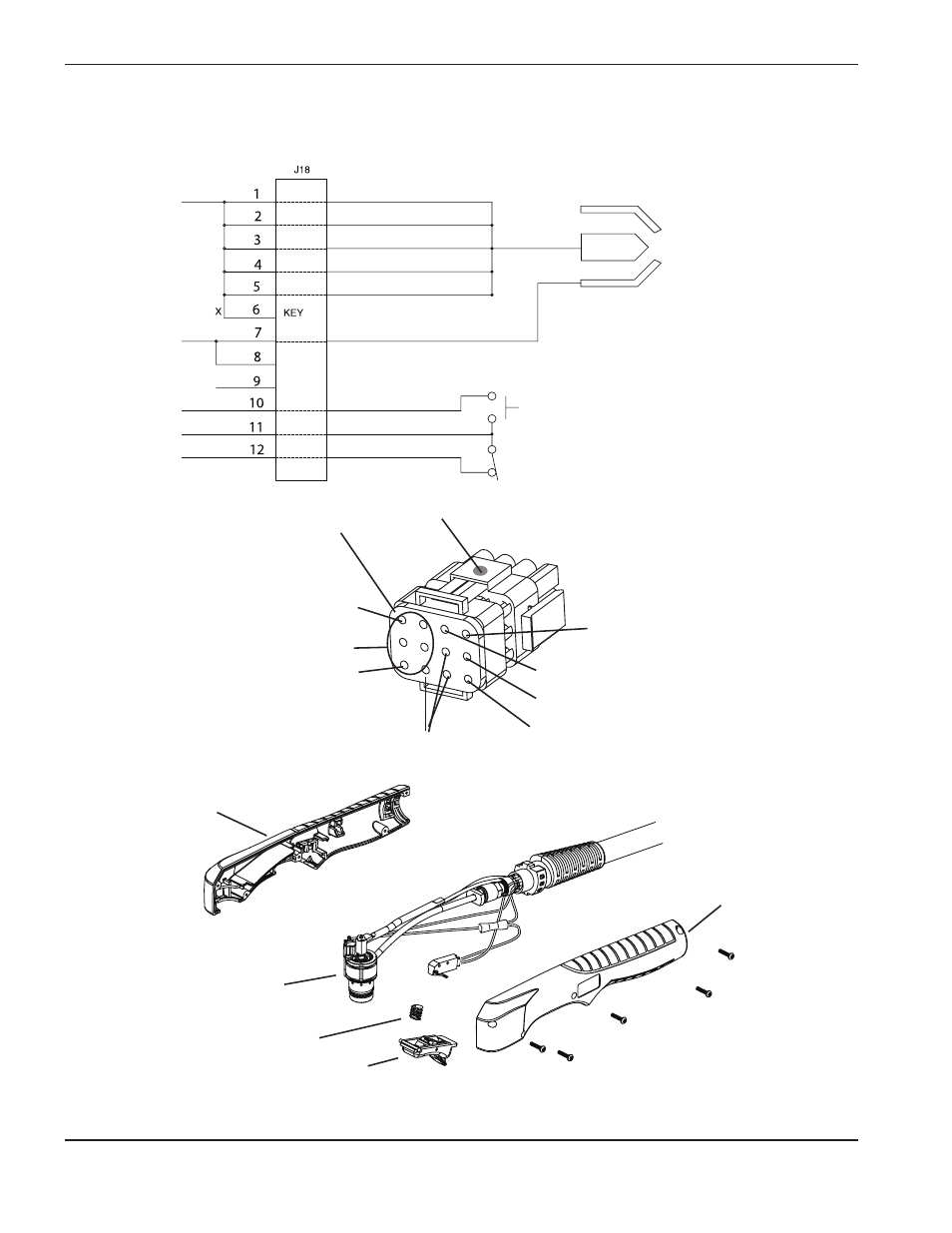

La antorcha T80 de mano: diagramas de patillas del conectador y montaje
Sello de caucho azul
Cables blancos (émbolo)
Punto rojo
Patilla 1
Cable violeta (gatillo) de la patilla 10
Cable anaranjado (sensor/gatillo de capuchón)
Cable azul del pine 12 (sensor de capuchón)
Patilla 3
Sin uso
Cable rojo (boquilla)
Manilla
derecha
Manilla
izquierda
Cuerpo de
la antorcha
Resorte
Gatillo
Tornillos (5)
Nota : Le contact 6 est la caractéristique principale pour les
torches 60 A et 80 A.
Blanco
Rojo
Boquilla
Capuchón
Marcha
Electrodo
Violeta
Naranja
Azul
