4
MANTENIMIENTO
3-34
powermax1250
Manual de servicio

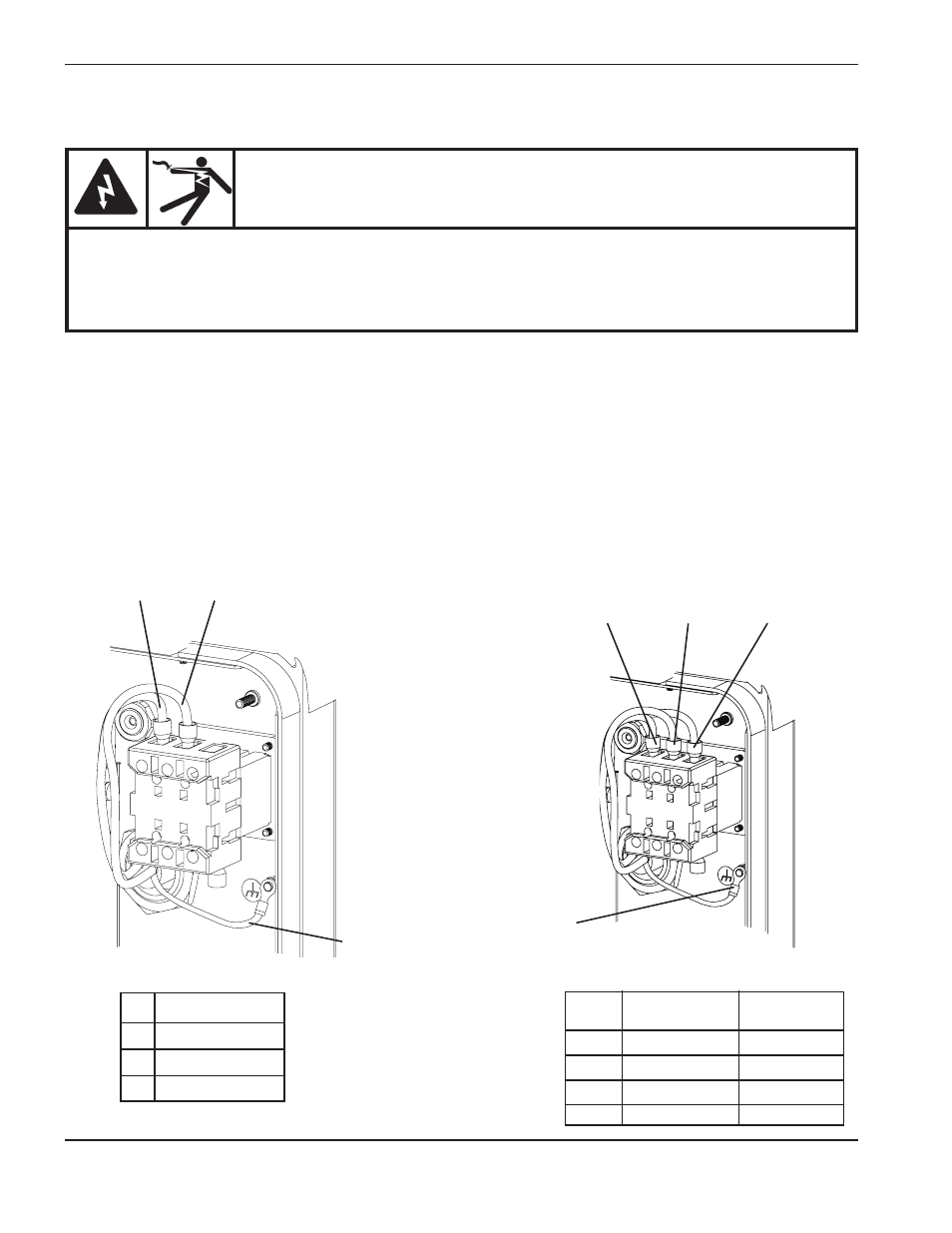

Reemplazo de cable de energía
Desconecte la energía eléctrica y el abastecimiento de gas antes de retirar el cable de energía viejo.
1. Quitar la tapa de la fuente de energía.
2. Inserte el nuevo cable de energía por el protector del cable.
3. Instalar las conexiones del cable de energía como aparece abajo.
4. Apriete el protector del cable al cable de energía.
5. Instale la cubierta de la fuente de energía.
6. Reconecte la energía eléctrica y el abastecimiento de gas.
PELIGRO
EL CHOQUE ELÉCTRICO LE PUEDE MATAR
• Use extrema precaución cuando trabaje cerca de circuitos eléctricos activos. Existen voltajes
peligrosos dentro de la fuente de energía que pueden causar lesiones graves o muerte.
• Ver advertencias en págs. 3-7 antes de continuar.
Reemplazo de componente
Monofásico Trifásico
Tierra
Tierra
L1 (U)
L1 L2
L2 (V) L3 (W)
Unidad estándar
L1 Negro
L2 Blanco
PE Verde
Unidad estándar Unidad CE
L1 Negro Negro (U)
L2 Blanco Azul (V)
L3 Rojo Café (W)
Tierra Verde Verde/Amarillo
