4

MANTENIMIENTO

3-12

powermax1250

Manual de servicio

Prueba de aparato IGBT usando probador no Hypertherm

El aparato probador que aparece en el

Dibujo para construir un probador IGBT tiene un LED y un interruptor tipo

botón que se usa en combinación para hacer dos pruebas.

Nota: Antes de que se pueda probar el IGBT, se debe aislar eléctricamente de todo circuito. Si se instala el

IGBT en una fuente de energía, sacar la tablilla de energía y cualesquiera conexiones de conductores
antes de probar.

1. Ver si hay en el IGBT grietas o marcas negras. Si hay daños, reponer el IGBT.

2. Verificar que la pila de 9V tenga más que (>) 8,0 V.

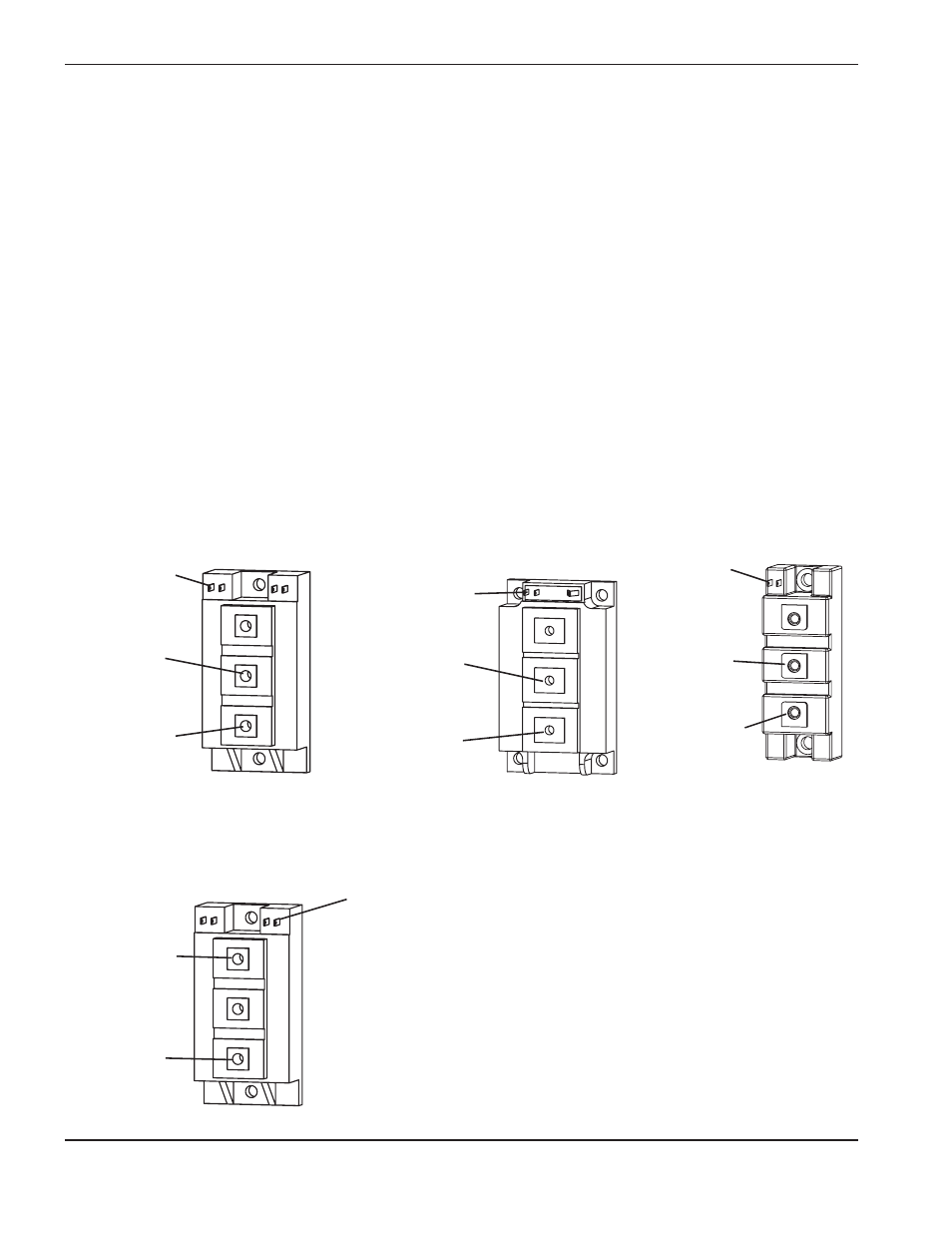

3. Conectar cables de pruebas así:

4. Con los cables conectados y sin presionar el interruptor de botón, no se debe iluminar el LED. Si el LED se

ilumina, significa que el IGBT se ha circuitado. Reemplazar el IGBT.

5. Con los cables conectados, oprimir el interruptor de botón. Ahora, el LED se debe iluminar. Si el LED no se

ilumina, significa que el IGBT está abierto. Reemplazar el IGBT.

Compuerta 1 de

cable amarillo (G1)

Cable negro del

Emisor 1 (E1)

Cable rojo del

Colector 1 (C1)

IGBT, Inversor,

Prueba 1

Compuerta de

cable amarillo (G)

Cable negro

del Emisor (E)

Cable rojo del

Colector (C)

IGBT, PFC

Compuerta de

cable amarillo (G)

Cable rojo del

Colector (C)

Cable negro del

Emisor (E)

IGBT, arco-piloto

IGBT, Inversor,

Prueba 2

Cable rojo del

Colector 2 (C2)

Cable negro del

Emisor 2 (E2)

Compuerta 2 de

cable amarillo (G2)
