4
MANTENIMIENTO
powermax1250
Manual de servicio 3-9

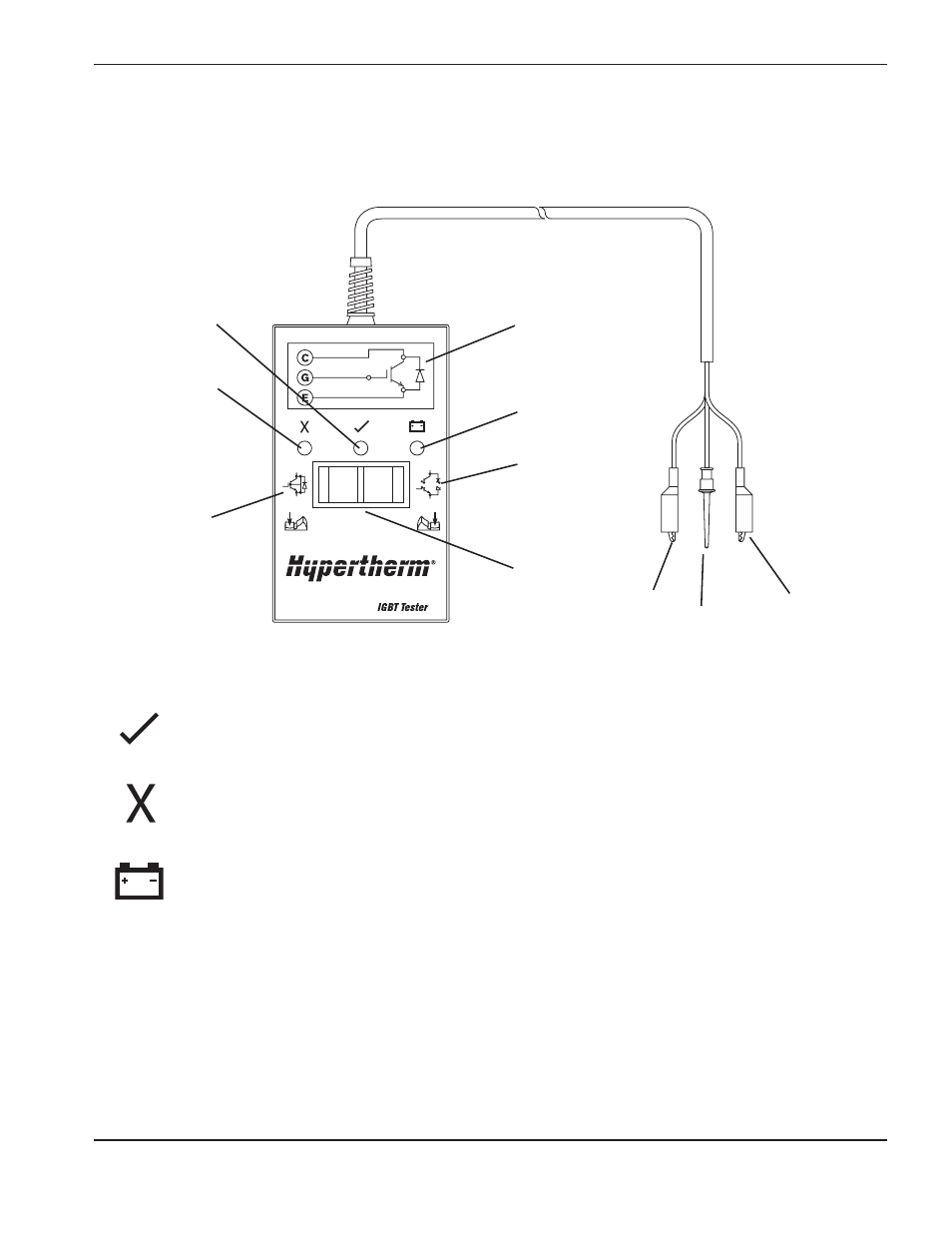

Probador IGBT Hypertherm
Usar el probador IGBT Hypertherm (pieza # 128883) como se describe en secciones que siguen o ensamblar su
propio probador IGBT usando el diagrama esquemático que aparece en
Diagramas del probador IGBT y usarlo
para probar los IGBT.
128884
LED verde de “pasar”
Al iluminarse este LED indica que IGBT ha pasado la prueba de un IGBT abierto al presionar el
interruptor a la derecha o que el IGBT se circuitó al presionarse el interruptor a la izquierda.
LED rojo de “falla”
Al iluminarse, este LED indica que IGBT ha fallado la prueba de un IGBT abierto al presionar el
interruptor a la derecha o por un IGBT que se circuitó al presionarse el interruptor a la izquierda.
LED rojo de “pila baja”
Al iluminarse este LED indica que el voltaje restante en la pila es insuficiente para dar energía al
circuito de pruebas. Reponer la pila.
Nota: El probador IGBT Hypertherm requiere un mínimo de 8V para dar energía al circuito.
Pruebas de indicadores LED y aparatos
LED de pasar
(verde)
Colector
(rojo)
Diagrama
del circuito
LED de falla
(rojo)
Probar si un IGBT
se ha circuitado
Indicador luminoso –
LED, iniciales en inglés
– de pila baja (rojo)
Probar si hay un
IGBT abierto
Interruptor
de vaivén
Compuerta
(amarillo)
Emisor
(negro)
Preparación de la prueba IGBT
Antes de probar con el probador IGBT de Hypertherm, conectar los cables de colores al IGBT como aparece
abajo.
Nota: Antes de que se pueda probar el IGBT, se debe aislar eléctricamente de todo circuito. Si se instala el
IGBT en una fuente de energía, sacar la tablilla de energía y cualesquiera conexiones de conductores
antes de probar.
