Hypertherm Powermax1250 Rev.4 - Manual (Página 46)

4
MANTENIMIENTO
3-24
powermax1250
Manual de servicio

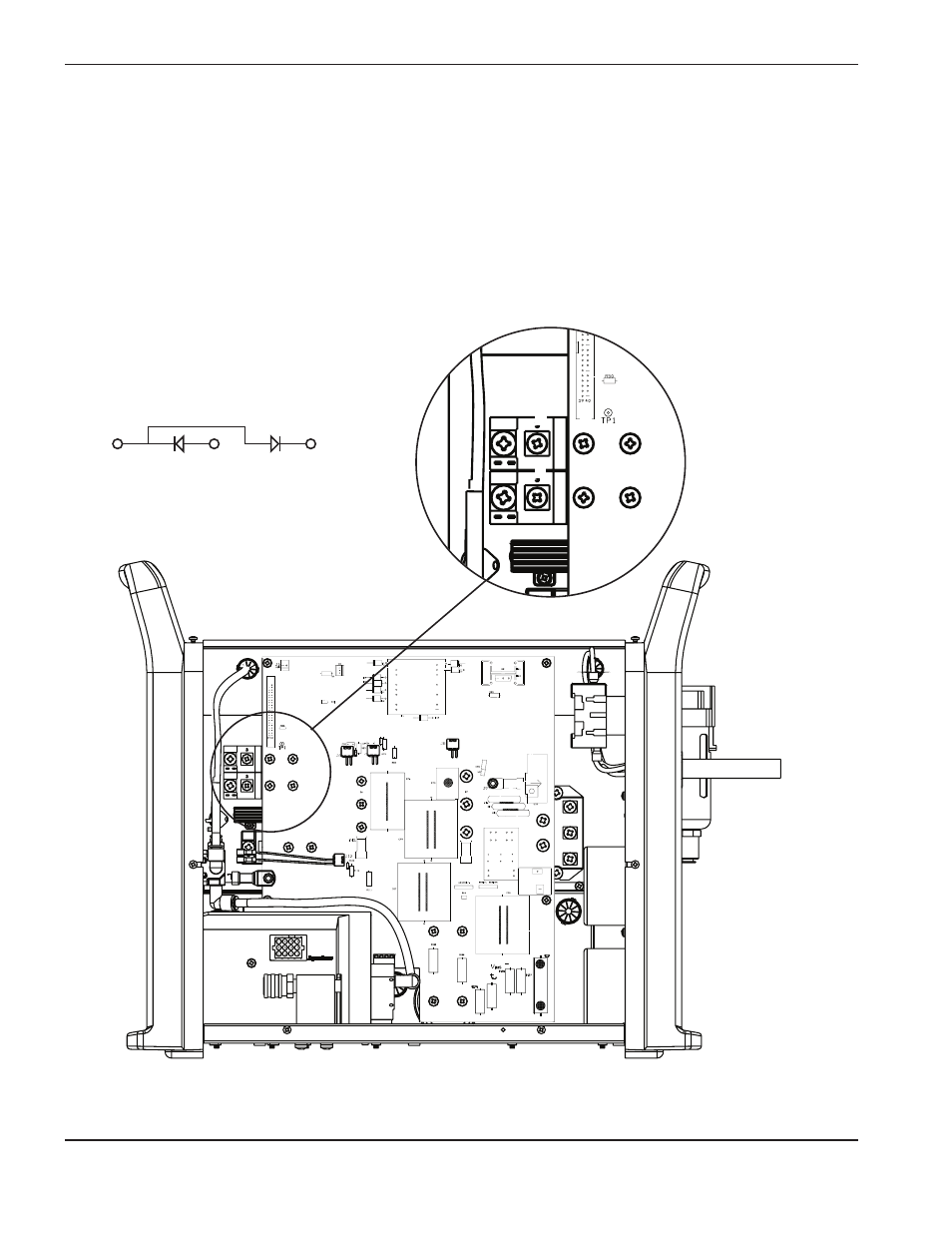

Prueba 3 – diodos de salida
• Revisar cada diodo (conexión 1 y 3) con un medidor de ohmios en módulo prueba de diodo.
• Para cada diodo, el valor debe abrirse con los cables del medidor en una dirección y 0,1 V a 1,0 V con los
cables del medidor invertidos.
El diodo está en cortocircuito si el valor es menos que 0,1 V. Reponer el diodo.
El diodo está abierto si el valor es mayor a 1,0 V en ambas direcciones. Reponer el diodo.
Nota: Cada vez, el común (negro) debe estar en 3.
3
3 2 1
3 2 1 2 1
