4
MANTENIMIENTO
powermax1250
Manual de servicio 3-39

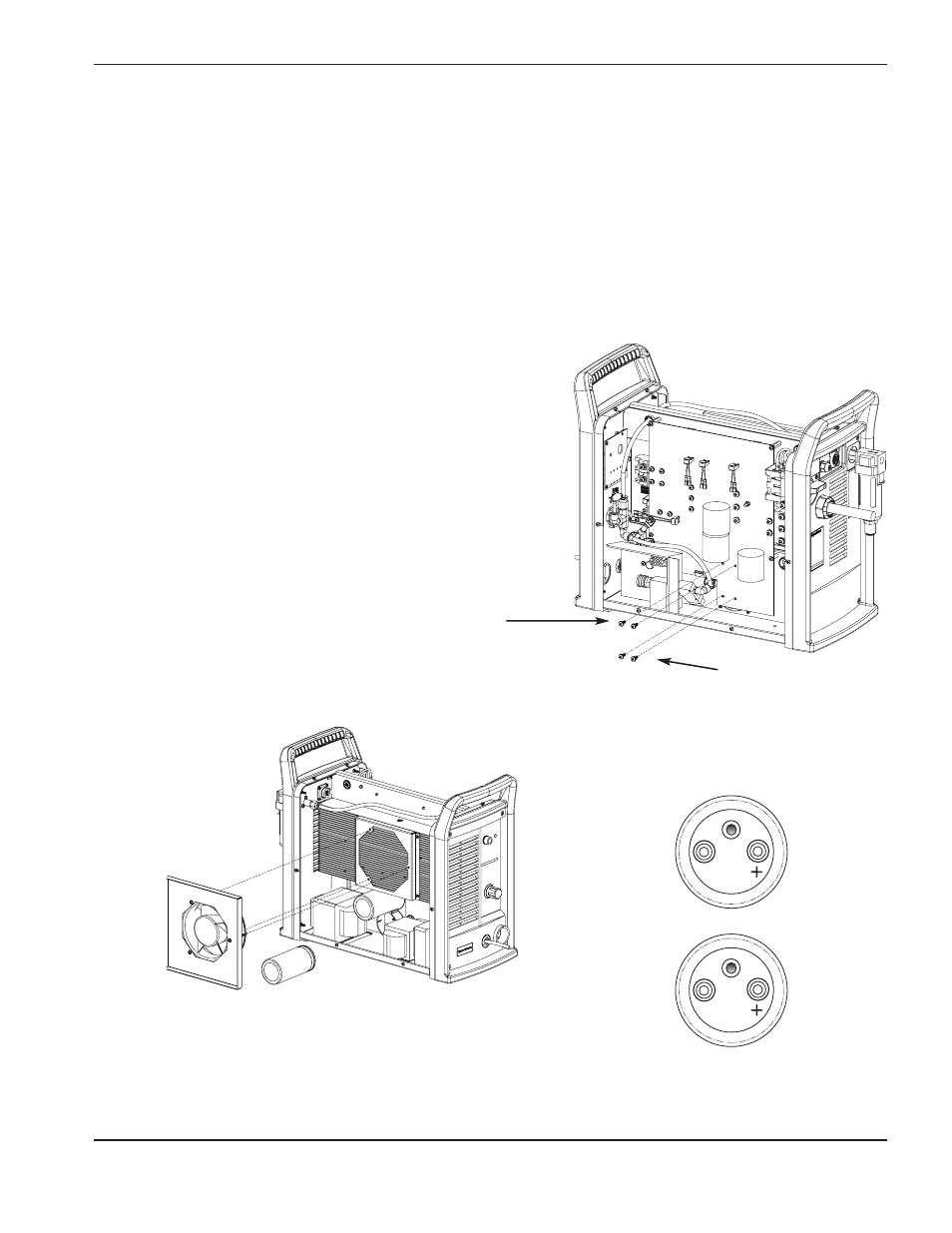

Reemplazo del condensador
Remover
1. Desconectar la energía eléctrica y la fuente de gas, entonces remover la cubierta de la fuente de energía.
2. Sacar los dos tornillos que aseguran el condensador (ya sea C94 o C98) a la tablilla de energía.
3. Retire el montaje del ventilador.
4. Retire el condensador del lado del ventilador de la fuente de energía.
Instalación
1. Alinee el hueco purgador del condensador con el hueco
para poder ver el panel de energía.
2. Instale el nuevo condensador y asegúrelo con 2 tornillos.
Apriete los tornillos a 24 kgs.cm.
3. Instale la cubierta de la fuente de energía.
Retire e instale condensadores
del lado del ventilador.
Corrija la instalación.
Retire e instale tornillos del
lado del panel de energía.
Tornillos
para C94
Tornillos
para C98
