4

MANTENIMIENTO

powermax1250

Manual de servicio

3-29

Prueba 8 – inicio del plasma

• Luego de encender a “ON” la energía, poner un cable puente entre rojo y blanco del interface (J19) de la

máquina. La antorcha debe producir un arco.

Nota: Esto se aplica sólo a la antorcha mecanizada.

• Si la antorcha se enciende, inspeccionar el cable de interface de la máquina y verificar la señal de inicio del

CNC verificando que se ilumina el LED de INICIO en la tablilla del control. (ver

Los LED de la Tablilla de

Control).

• Si no se enciende la antorcha, verificar que el LED de Inicio en la tablilla de control (PCB3) no se esté

iluminando.

• Para verificar el funcionamiento de la antorcha de mano, oprimir el gatillo y verificar que el LED de Inicio se

ilumine (ver

Los LED de la Tablilla de Control).

• Si el LED de Inicio está en “OFF” – apagado, verificar la continuidad entre los cables morado y anaranjado

en el conectador de Fácil Remoción de Antorcha (abreviado en inglés: “ETR”) del cable de la antorcha.

• Si el LED de Inicio está “OFF” y el gatillo funciona bien, poner un cable puente entre las patillas 3 y 4 de

U22. Si el LED de Inicio se ilumina, reponer la tablilla de energía (PCB2). Si no se ilumina, reponer la
tablilla de control (PCB3).

Prueba 9 – sensor del capuchón de antorcha

• Remover el conector ETR (J18) de la fuente de energía.

• Revisar la continuidad de las patillas 11 y 12 al extremo del conectador de la antorcha con los consumibles

instalados en la antorcha.

• Si abiertos, revisar el cableado en cables de la antorcha y en interruptor sensor del capuchón.

• Poner un cable de empalme entre patillas 3 y 4 de U23 con energía en OFF –

apagado.

• Encender energía. Si el LED del sensor del capuchón de la antorcha se

apaga, reponer la tablilla de energía (PCB2). Si permanece iluminado,
reponer la tablilla de control (PCB3).

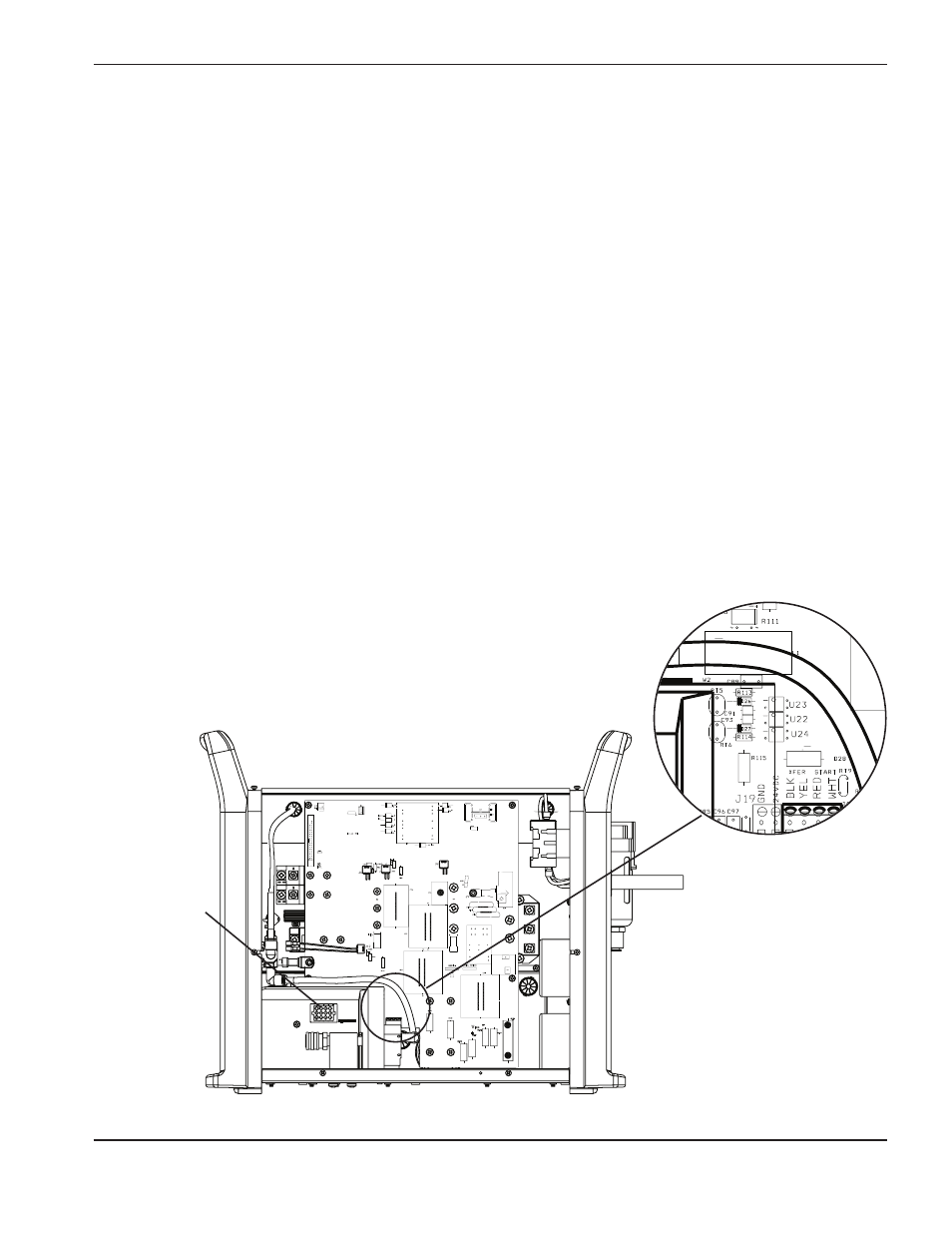

Conectador ETR
(J18)
