4
MANTENIMIENTO
powermax1250
Manual de servicio 3-27

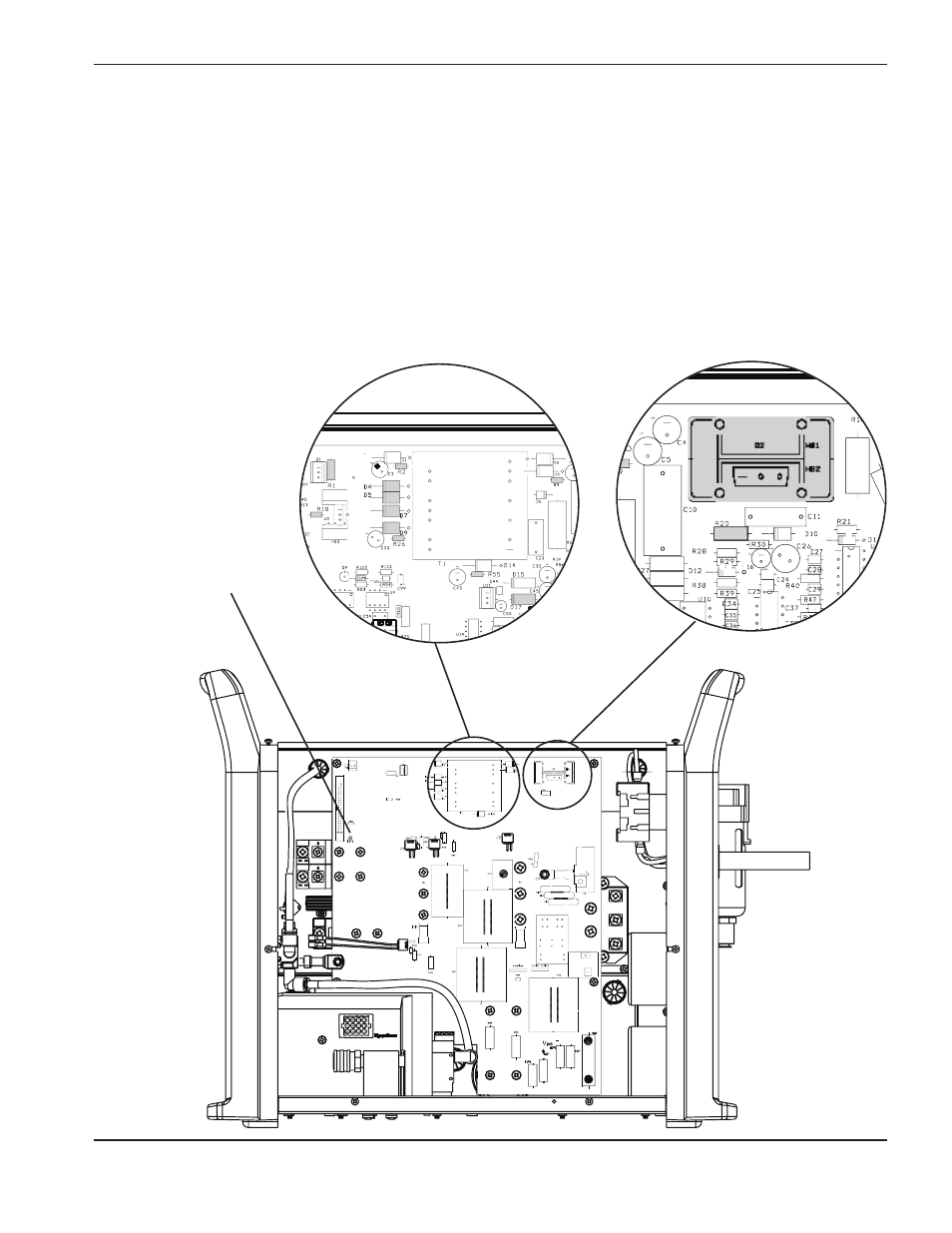

Prueba 6 – circuito accesorio
Prueba de circuito de fuente de energía DC. (+5 VDC, +10 VDC, +18 VDC y +24 VDC)
Verificar que los diodos anotados abajo no se circuiteen (se hagan cortocircuito) al revisar su resistencia
(aproximadamente 2kΩ).
Nota: Revise el voltaje a TP1.
• Ver si hay daño en el circuito.
D4 = 24 VDC R1 = 24 VDC
D5 = 24 VDC R2 = 18 VDC
D7 = 10 VDC R9 = -6 VDC
D9 = 18 VDC R18 = 5 VDC
D17 = 5 VDC R20 = 0,75Ω
R26 = 18 VDC
R55 = 18 VDC
TP1
