MANTENIMIENTO

powermax1250

Manual de servicio

3-13

T

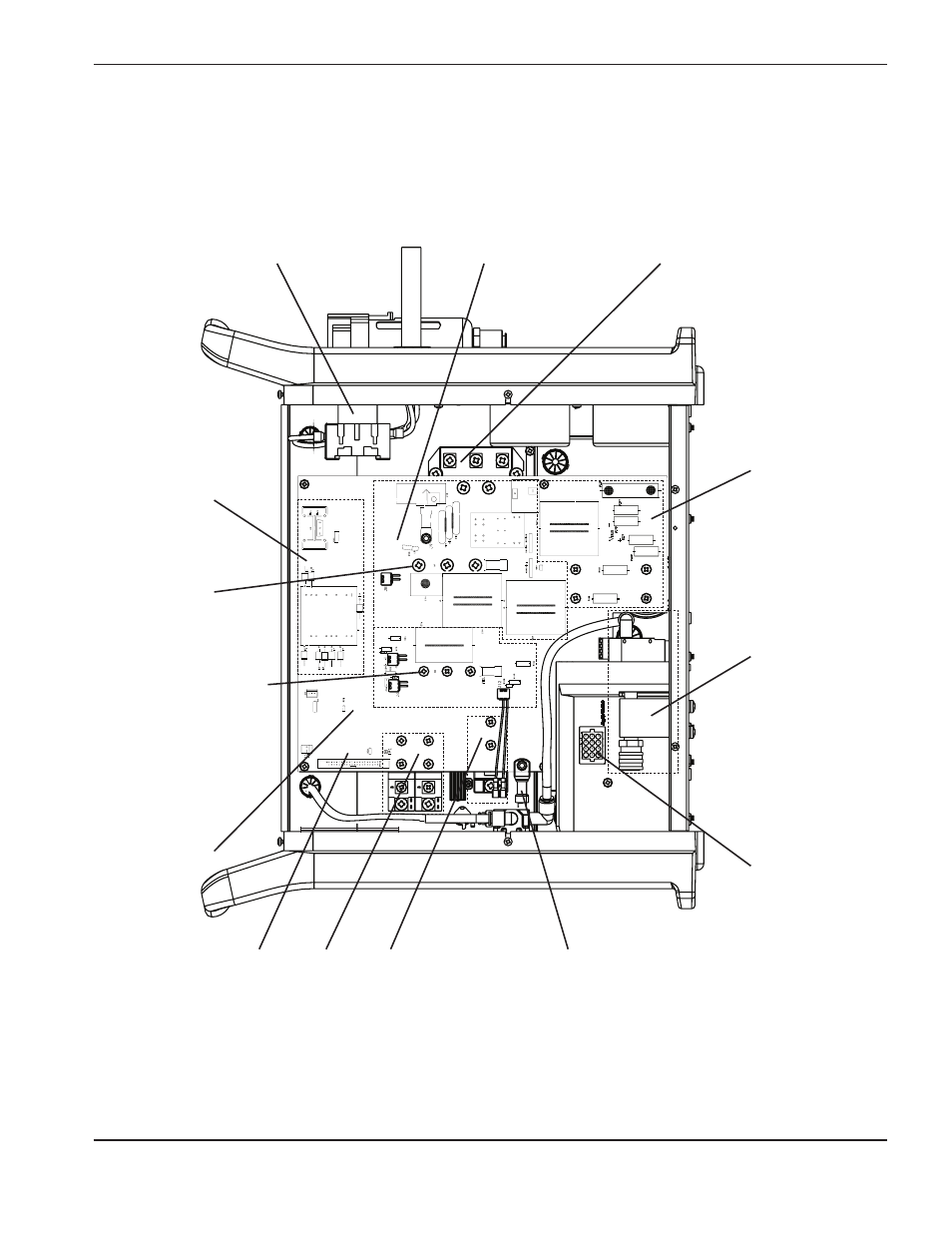

ablilla de control (PCB3)

T

ablilla común (TP1)

PFC IGBT

(Q7)

Circuito accesorio

Antorcha (J18)

Múltiple de gas

Circuito inversor

Interruptor de energía (S1)

Diodo de entrada

Circuito de factor

de potencia

nversor IGBT

(Q6)

Diodos de salida

Arco-piloto IGBT

(Q8)

Cable con pinza de trabajo
