APÉNDICE A
5/3/97
a-4 MAX200 (Antorcha manual) Manual del operador
2. Quite los cuatro tornillos de la cubierta del filtro y retire la cubierta para tener acceso a las conexiones de
tensión de entrada TB1 (vea fig. a-2).

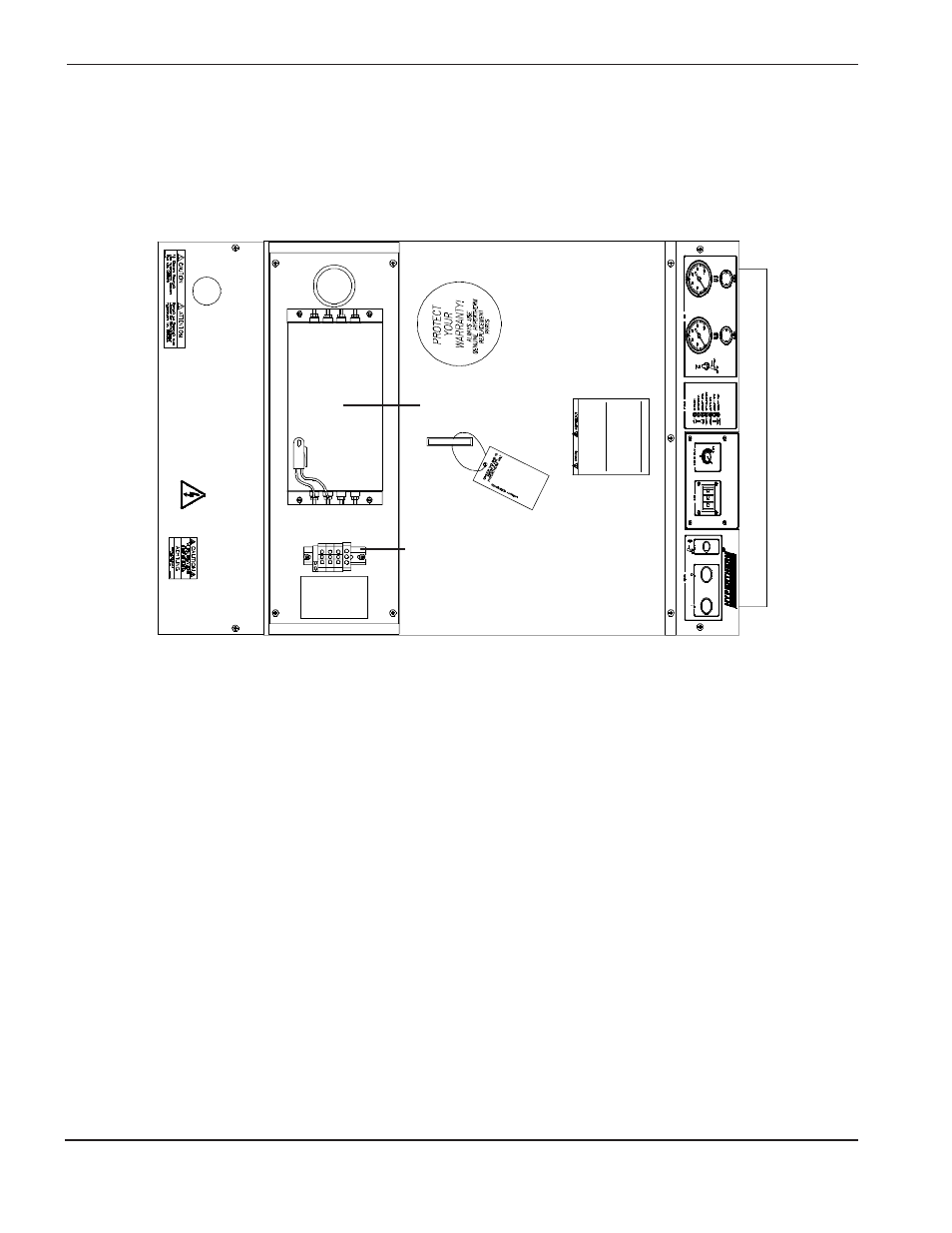

Figura a-2 Fuente de energía MAX200 con la cubierta del filtro EMI retirada – Vista desde arriba
3. Inserte el cordón de alimentación a través del prensaestopas (véase fig. a-1).
4. Conecte los cables L1 al terminal U, L2 al V y L3 al W (véase fig. a-3). Asegúrese de que todas las conexiones
están apretadas para evitar sobrecalentamientos.
5. Conecte el cable de tierra al terminal marcado con PE en TB1 (véase fig. a-3).
TB1
Filtro
