MODO DE OPERAR
3/10/99
2-20 MAX200 (Antorcha manual) Manual del operador
Antorcha Manual PAC200T / PAC200E
Acero al carbono
100 amperios – Gas plasma: aire / Gas de protección: aire
Esta combinación de gases proporciona una buena velocidad de corte, unos niveles bajos de escoria y es
muy económico. La superficie puede quedar ligeramente enriquecida con nitrógeno. Aunque es posible
usar este proceso en materiales más gruesos, la gama óptima recomendada es <10mm.
No se recomienda corte de producción arriba de un espesor de 15 mm.
* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por
cada 15 m de longitud adicional de manguera.

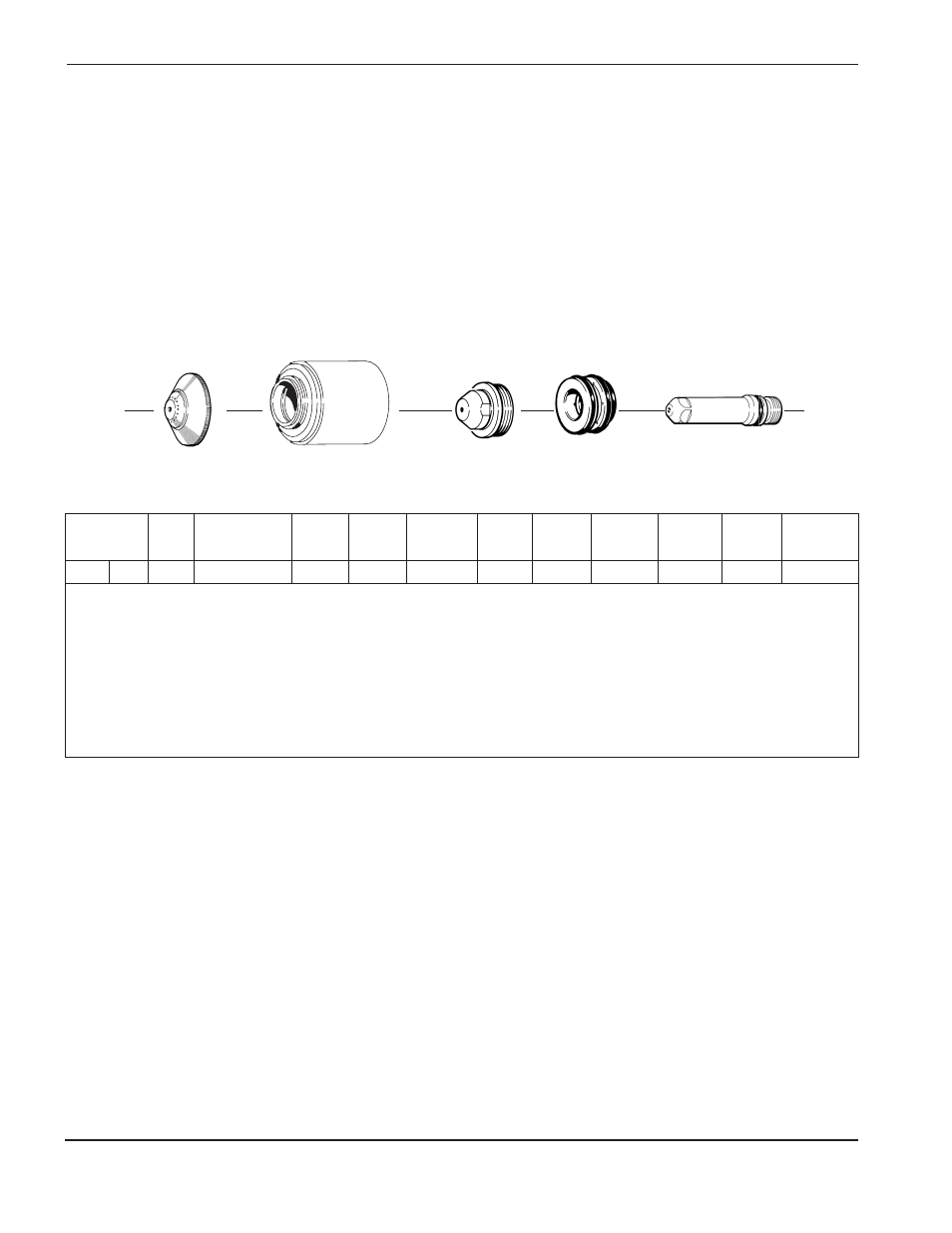

020919
Protector
020611
Boquilla
020915
Capuchón de retención
120547
Electrodo
020607
Difusor
Espesor
del material
Tipo
de gas
plasma
Presión del gas
TEST/RUN
(AJUSTE/MARCHA)
Tipo
de gas
protección
Presión
gas de
protección
Distancia
antorcha-pieza
Intensidad
del arco
Tensión
del arco Velocidad
de corte
Tiempo de
retraso del
movimiento
Presión de
entrada del
gas plasma
Presión de
entrada del gas
de protección
(pulg.) (mm) (psi/bar) (psi/bar) (mm) (amperios) (voltios) (mm/min) (segundos) (psi/bar) (psi/bar)
0,075" 2 Aire Test 22-26* / 1,5-1,8 Aire 60/4,0 2 80 120 6050 90/6,2 90/6,2
Run 48-52 / 3,3-3,6
1⁄8" 3 Test 22-26* / 1,5-1,8 60/4,0 2 100 130 3050 0,5
Run 54-58 / 3,7-4,0
3⁄16" 5 (37 SCFH / (270 SCFH / 3 130 2540 0,5
1⁄4" 6 17 l/min) 127 l/min) 3 135 2030 0,5
3⁄8" 10 3 140 1270 1,0
1⁄2" 12 3 140 890 1,5
5⁄8" 15 4 145 635 2,0
3⁄4" 20 5 150 510
