MODO DE OPERAR
15
MAX200 (Antorcha manual) Manual del operador 2-19
Antorcha Manual PAC200T / PAC200E
Acero al carbono
200 amperios – Gas plasma: aire / Gas de protección: aire
Esta combinación de gases proporciona una buena velocidad de corte, unos niveles bajos de escoria y es
muy económico. La superficie puede quedar ligeramente enriquecida con nitrógeno.
No se recomienda corte de producción arriba de un espesor de 25 mm.
* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por
cada 15 m de longitud adicional de manguera.

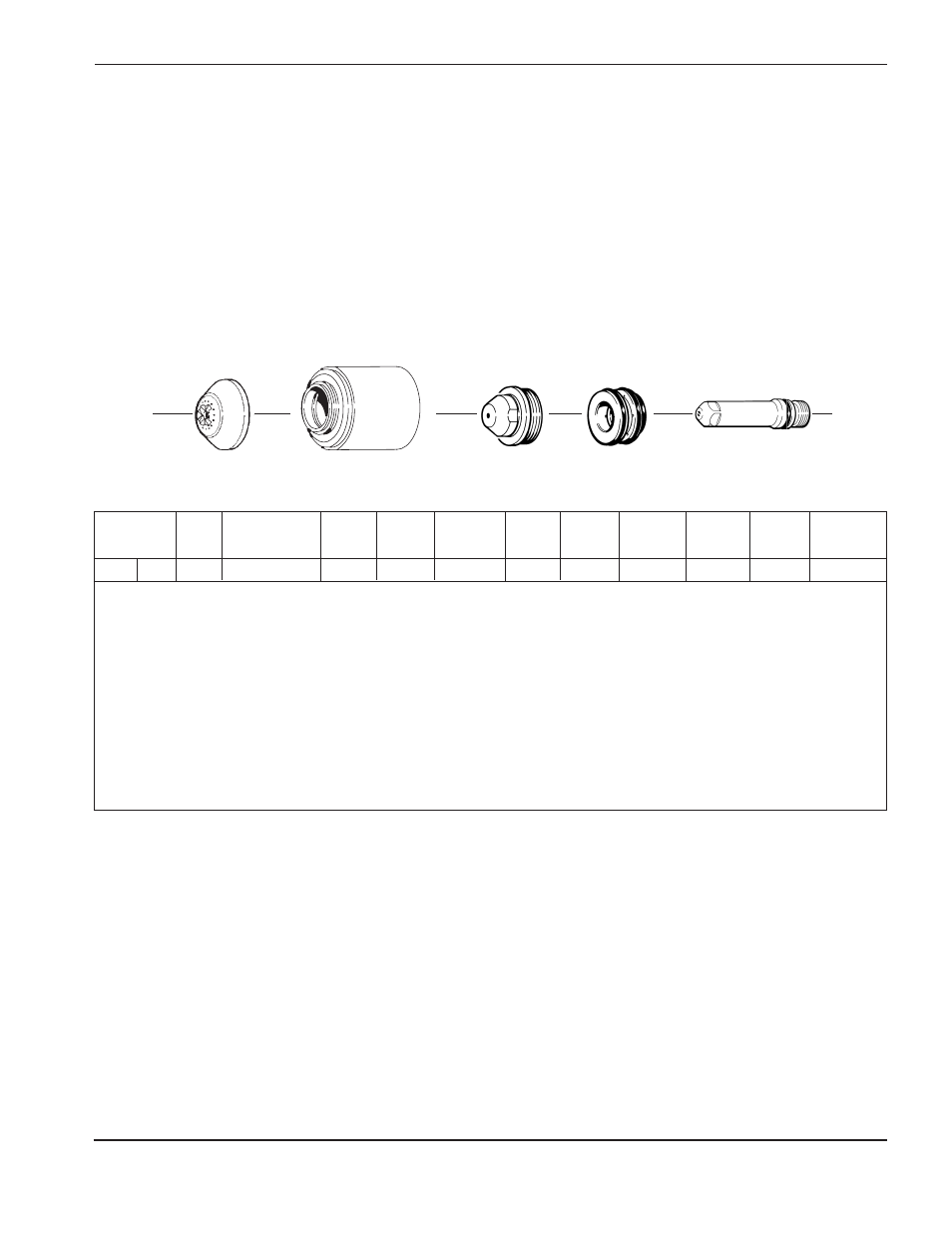

020918
Protector
020608
Boquilla
020915
Capuchón de retención
220021
Electrodo
020607
Difusor
Espesor
del material
Tipo
de gas
plasma
Presión del gas
TEST/RUN
(AJUSTE/MARCHA)
Tipo
de gas
protección
Presión
gas de
protección
Distancia
antorcha-pieza
Intensidad
del arco
Tensión
del arco Velocidad
de corte
Tiempo de
retraso del
movimiento
Presión de
entrada del
gas plasma
Presión de
entrada del gas
de protección
(pulg.) (mm) (psi/bar) (psi/bar) (mm) (amperios) (voltios) (mm/min) (segundos) (psi/bar) (psi/bar)
1⁄4" 6 Aire Test 44-48* / 3,0-3,3 Aire 70/4,8 3 200 130 3400 0,5 90/6,2 90/6,2
Run 58-62 / 4,0-4,3
0,315" 8 (66 SCFH / (280 SCFH / 3 135 2900 0,5
3⁄8" 10 31 l/min) 132 l/min) 3 135 2540 1,0
1⁄2" 13 3 140 2030 2,0
5⁄8" 15 4 145 1520 2,0
3⁄4" 20 5 150 1140 2,5
7⁄8" 22 6 155 760 2,5
1" 25 6 160 635 2,5
1-1⁄4" 32 6 165 380
1-1⁄2" 38 6 170 250
1-3⁄4" 44 8 180 180
2" 50 8 185 130
