MODO DE OPERAR
3/10/99
MAX200 (Antorcha manual) Manual del operador 2-35
Antorcha Manual PAC200T / PAC200E
Aluminio
200 amperios – Gas plasma: N
2
/ Gas de protección: aire
Esta combinación de gases se emplea cuando la calidad del corte es menos importante. El uso de esta
combinación de gases prolonga la vida del electrodo.
No se recomienda corte de producción arriba de un espesor de 22 mm.
* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por cada
15 m de longitud adicional de manguera.

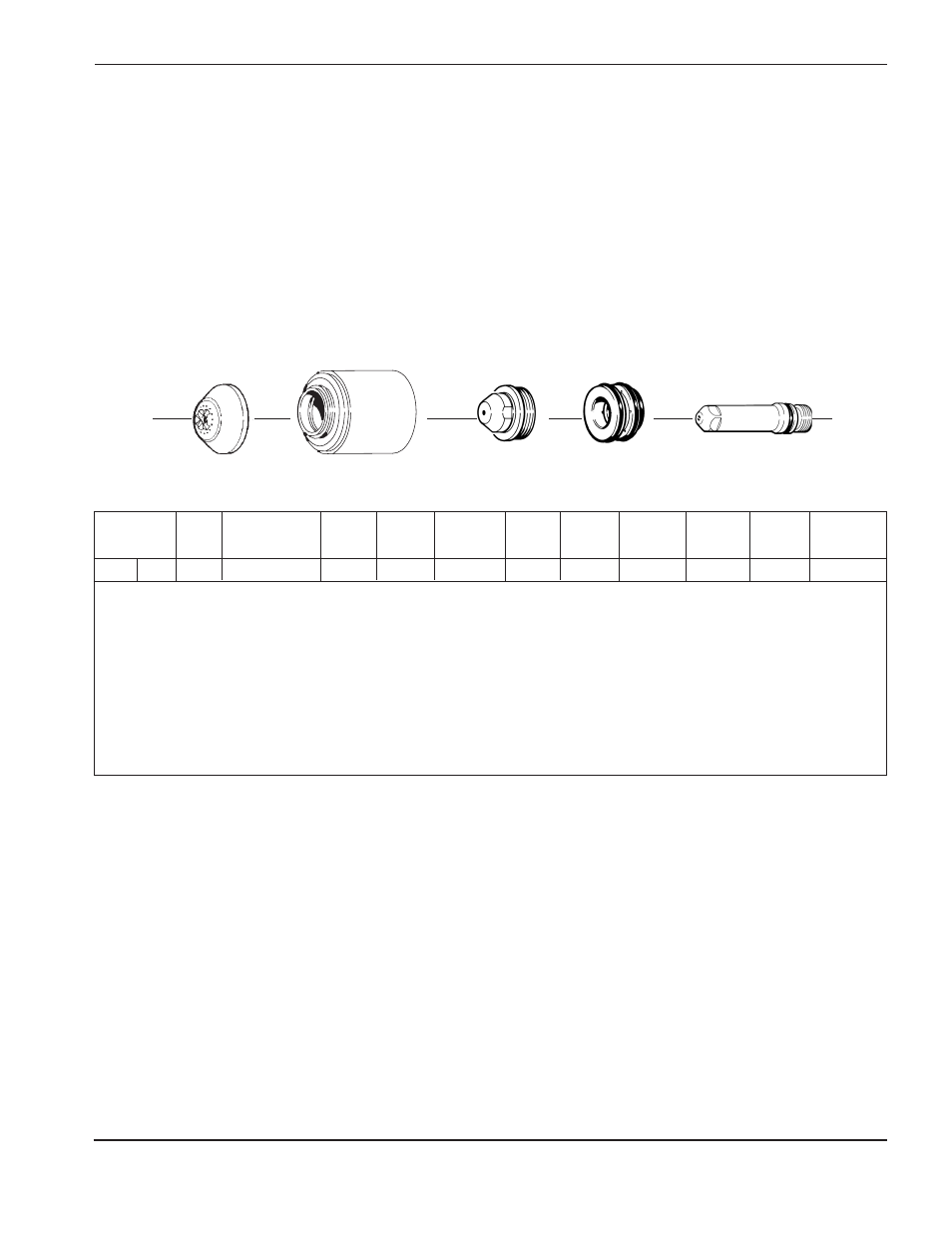

020918
Protector
020608
Boquilla
020915
Capuchón de retención
020415
Electrodo
020607
Difusor
Espesor
del material
Tipo
de gas
plasma
Presión del gas
TEST/RUN
(AJUSTE/MARCHA)
Tipo
de gas
protección
Presión
gas de
protección
Distancia
antorcha-pieza
Intensidad
del arco
Tensión
del arco Velocidad
de corte
Tiempo de
retraso del
movimiento
Presión de
entrada del
gas plasma
Presión de
entrada del gas
de protección
(pulg.) (mm) (psi/bar) (psi/bar) (mm) (amperios) (voltios) (mm/min) (segundos) (psi/bar) (psi/bar)
3⁄16" 5 N
2
Test 34-38* / 2,3-2,5 Aire 70/4,8 3 200 130 4570 0,5 120/8,3 90/6,2
Run 54-54 / 3,7-3,7
1⁄4" 6 (60 SCFH / (280 SCFH / 3 135 4060 1,0
3⁄8" 10 28 l/min) 132 l/min) 3 135 3050 1,5
1⁄2" 12 3 140 2030 2,0
5⁄8" 15 4 140 1780 2,0
3⁄4" 20 5 150 1270 2,5
7⁄8" 22 6 160 890 2,5
1" 25 6 165 635
1-1⁄4" 32 6 175 510
1-1⁄2" 38 6 185 250
