MODO DE OPERAR
5/3/97
MAX200 (Antorcha manual) Manual del operador 2-3
Indicadores de estado antes del encendido
Cuando se aplica corriente desde el disyuntor de línea y antes de que se pulse el botón de encendido (I) POWER
ON (MARCHA), el indicador luminoso (LED) del caudal del refrigerante (COOLANT FLOW) se encenderá. Una vez
que el botón de encendido POWER ON (MARCHA) se haya pulsado, este indicador luminoso se apagará si el
sistema está trabajando en las condiciones adecuadas. También se indicarán otras condiciones de fallo cuando se
encienda el disyuntor de línea. Estas condiciones de fallo deberán corregirse antes de apretar el botón POWER
ON ( MARCHA) (I).
Gas
• TEST/RUN (AJUSTE/MARCHA) Interruptor de ajuste del gas.
Establece el flujo de gas dinámico.
• PLASMA válvula del gas plasma y regulador de presión.
Ajusta e indica la presión del gas plasma.
• SHIELD ( GAS DE PROTECCIÓN). Válvula del gas del protección y regulador de presión.
Ajusta e indica la presión del gas de protección.

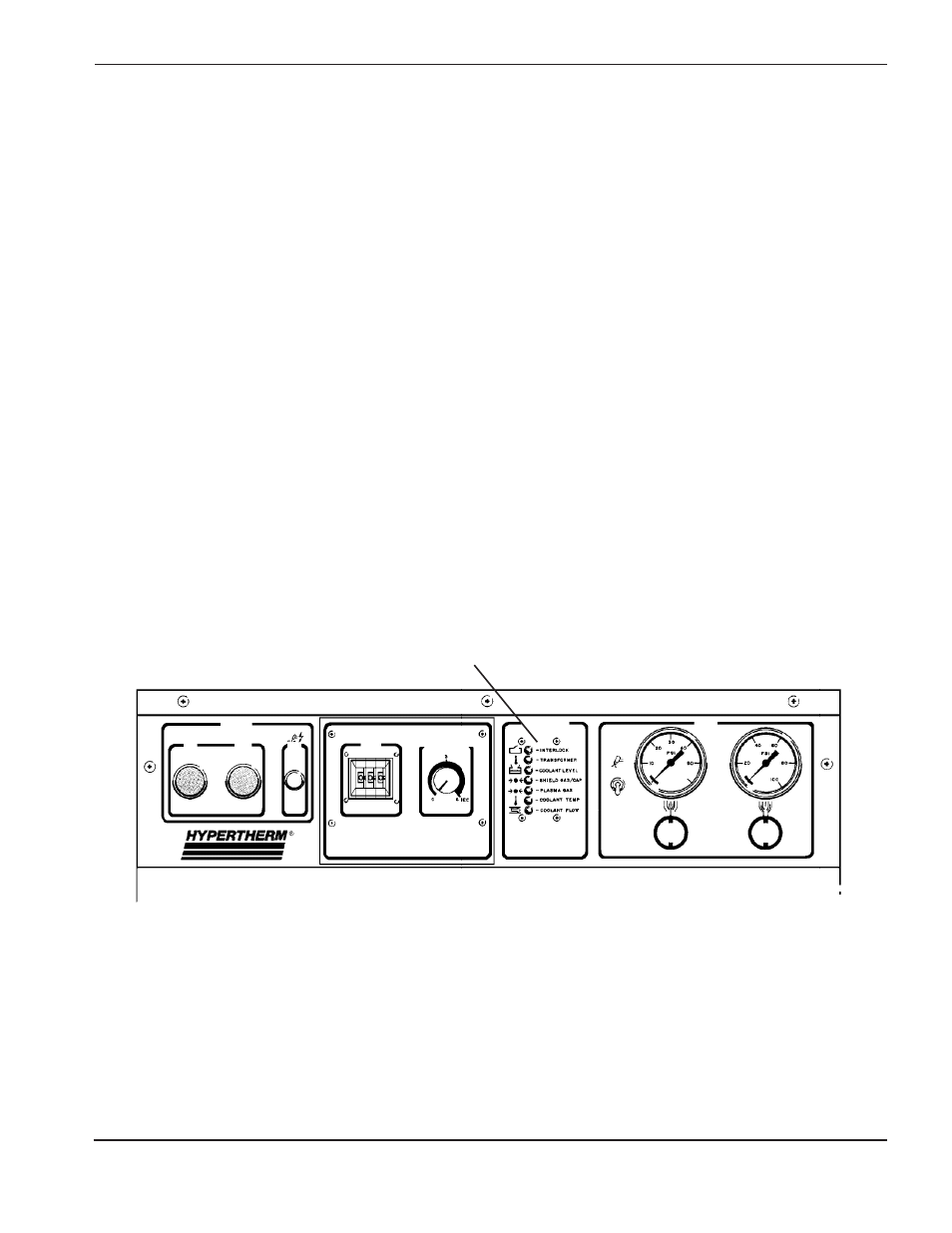

Figura 2-1 Controles del panel frontal
– INTERLOCK (Indicador de bloqueo)
– TRANSFORMER (Transformador)
– COOLANT LEVEL (Nivel del refrigerante)
– SHIELD GAS / CAP (Gas de protección / capuchón)
– PLASMA GAS (Gas plasma)
– COOLANT TEMP (Temperatura del refrigerante)
– COOLANT FLOW (Caudal del refrigerante)
I
ON
0
OFF
POWER
DC ON
AMPS
STATUS
RUN
TEST
GAS
PLASMA SHIELD
MACHINE DELAY
