MODO DE OPERAR
15
2-34 MAX200 (Antorcha manual) Manual del operador
Antorcha Manual PAC200T / PAC200E
Aluminio
40 amperios – Gas plasma: aire / Gas de protección: aire
Esta combinación de gases proporciona una buena velocidad de corte, unos niveles bajos de escoria y es
muy económico.
No se recomienda corte de producción arriba de un espesor de 3 mm.
* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por
cada 15 m de longitud adicional de manguera.

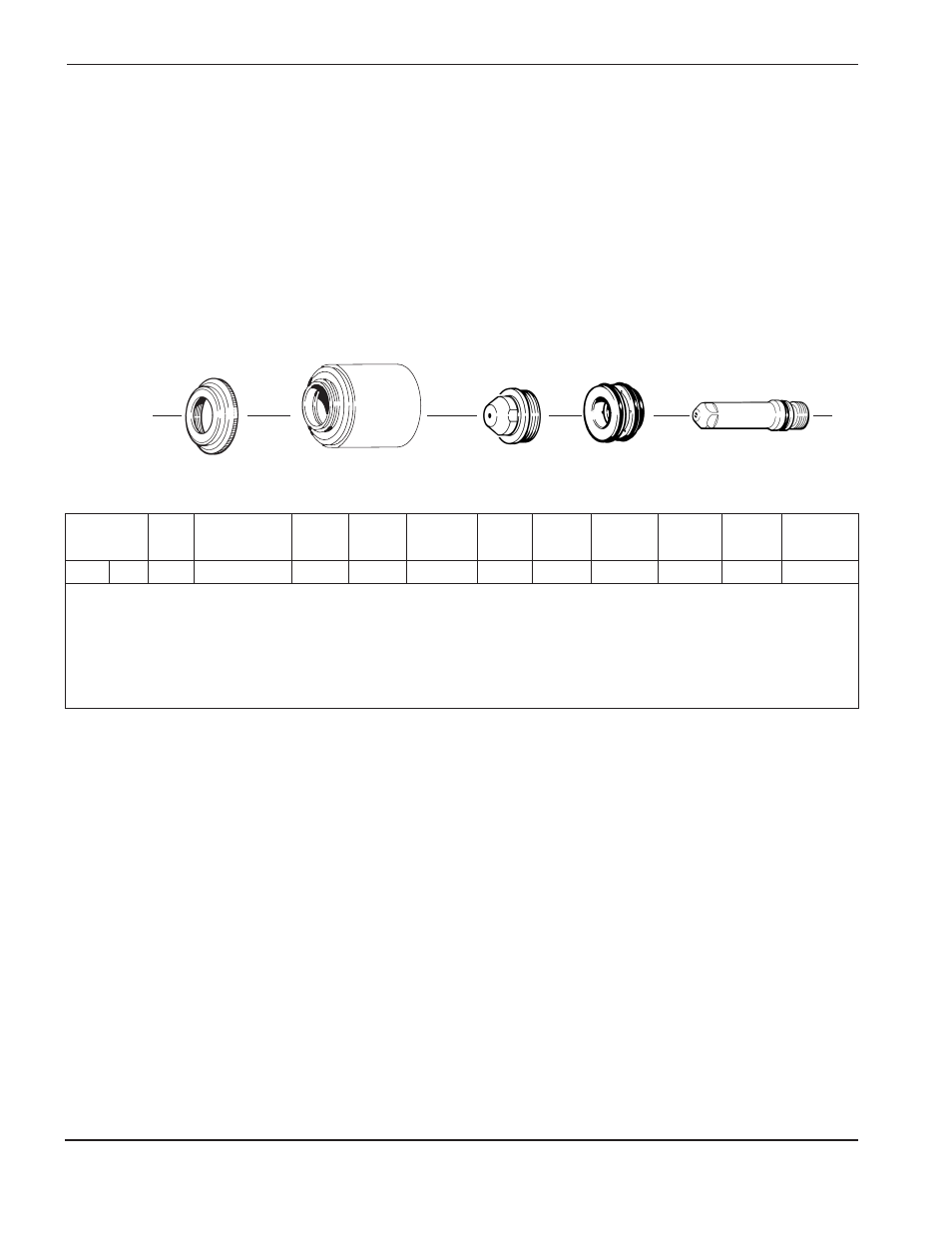

020917
Protector
020689
Boquilla
020915
Capuchón de retención
220021
Electrodo
020613
Difusor
Espesor
del material
Tipo
de gas
plasma
Presión del gas
TEST/RUN
(AJUSTE/MARCHA)
Tipo
de gas
protección
Presión
gas de
protección
Distancia
antorcha-pieza
Intensidad
del arco
Tensión
del arco Velocidad
de corte
Tiempo de
retraso del
movimiento
Presión de
entrada del
gas plasma
Presión de
entrada del gas
de protección
(pulg.) (mm) (psi/bar) (psi/bar) (mm) (amperios) (voltios) (mm/min) (segundos) (psi/bar) (psi/bar)
1⁄32" Aire Test 16-20* / 1,1-1,4 Aire 60/4,0 2 40 100 6100 ,50 90/6,2 90/6,2
Run 56-60 / 3,9-4,1
1⁄16" 1,5 (25 SCFH / (275 SCFH / 2 110 4300 ,75
3⁄32" 2,5 12 l/min) 129 l/min) 2 120 3550 1,00
1⁄8" 3 2 130 2550 1,00
1⁄4" 6 3 140 900
3⁄8" 10 3 150 350
