MODO DE OPERAR
15
MAX200 (Antorcha manual) Manual del operador 2-33
Antorcha Manual PAC200T / PAC200E
Aluminio
100 amperios – Gas plasma: aire / Gas de protección: aire
Esta combinación de gases proporciona una buena velocidad de corte, unos niveles bajos de escoria y es
muy económico.
No se recomienda corte de producción arriba de un espesor de 10 mm.
* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por
cada 15 m de longitud adicional de manguera.

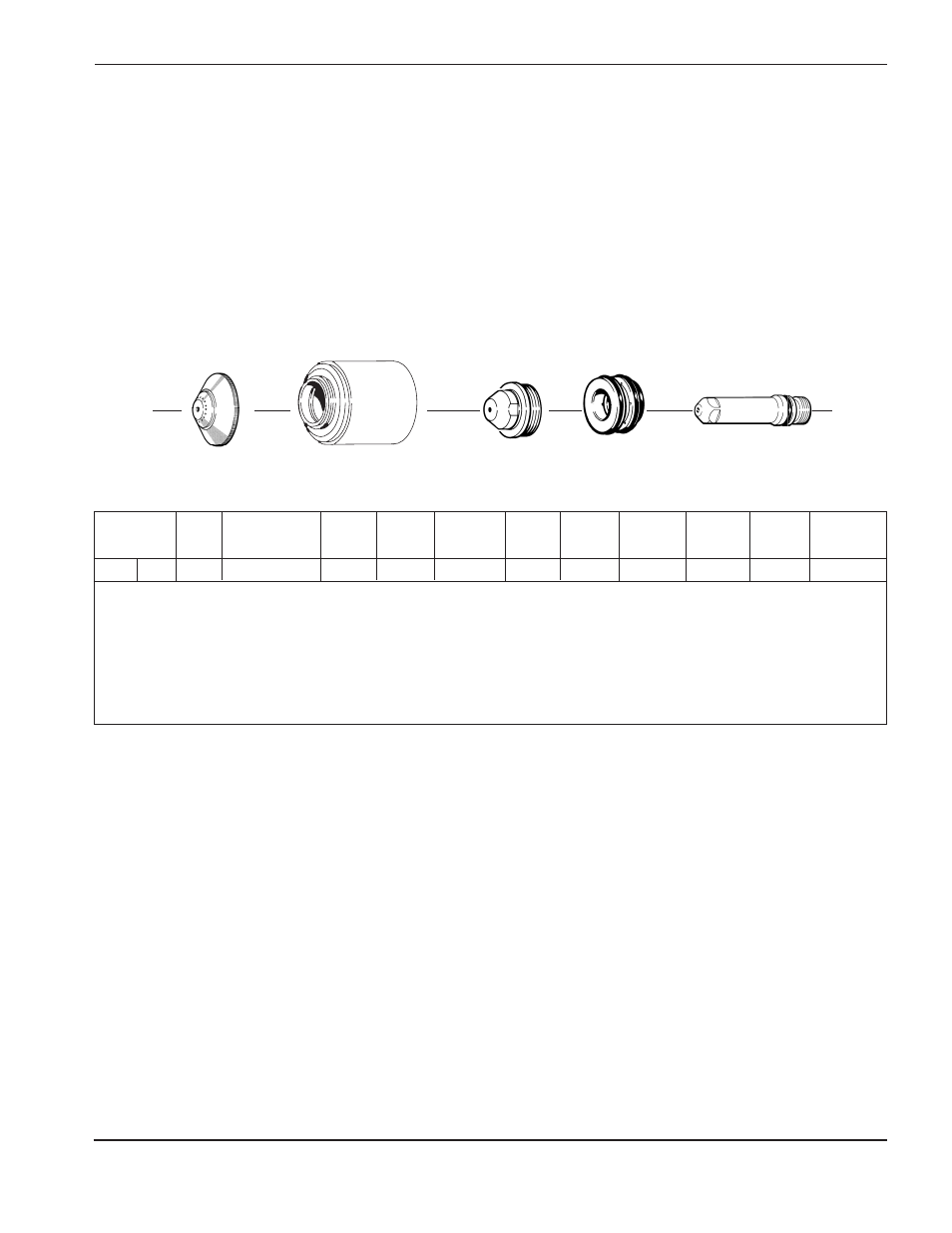

020919
Protector
020611
Boquilla
020915
Capuchón de retención
120547
Electrodo
020607
Difusor
Espesor
del material
Tipo
de gas
plasma
Presión del gas
TEST/RUN
(AJUSTE/MARCHA)
Tipo
de gas
protección
Presión
gas de
protección
Distancia
antorcha-pieza
Intensidad
del arco
Tensión
del arco Velocidad
de corte
Tiempo de
retraso del
movimiento
Presión de
entrada del
gas plasma
Presión de
entrada del gas
de protección
(pulg.) (mm) (psi/bar) (psi/bar) (mm) (amperios) (voltios) (mm/min) (segundos) (psi/bar) (psi/bar)
1⁄8" 3 Aire Test 22-26* / 1,5-1,8 Aire 60/4,0 2 100 135 2800 90/6,2 90/6,2
Run 54-58 / 3,7-4,0
3⁄16" 5 (37 SCFH / (270 SCFH / 3 140 2290 0,5
1⁄4" 6 17 l/min) 127 l/min) 3 145 1780 0,5
3⁄8" 10 3 145 1270 0,5
1⁄2" 12 3 150 1010
5⁄8" 15 4 155 760
3⁄4" 20 5 160 635
