MODO DE OPERAR

3/10/99

2-38

MAX200

(Antorcha manual) Manual del operador

No se recomienda corte de producción arriba de un espesor de 12 mm.

* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por

cada 15 m de longitud adicional de manguera.

Antorcha Manual PAC200T / PAC200E

Aluminio

100 amperios – Gas plasma: H35 / Gas de protección: N

2

Esta combinación de gases proporciona una buena velocidad de corte, unos niveles bajos de escoria y es
muy económico.

020919

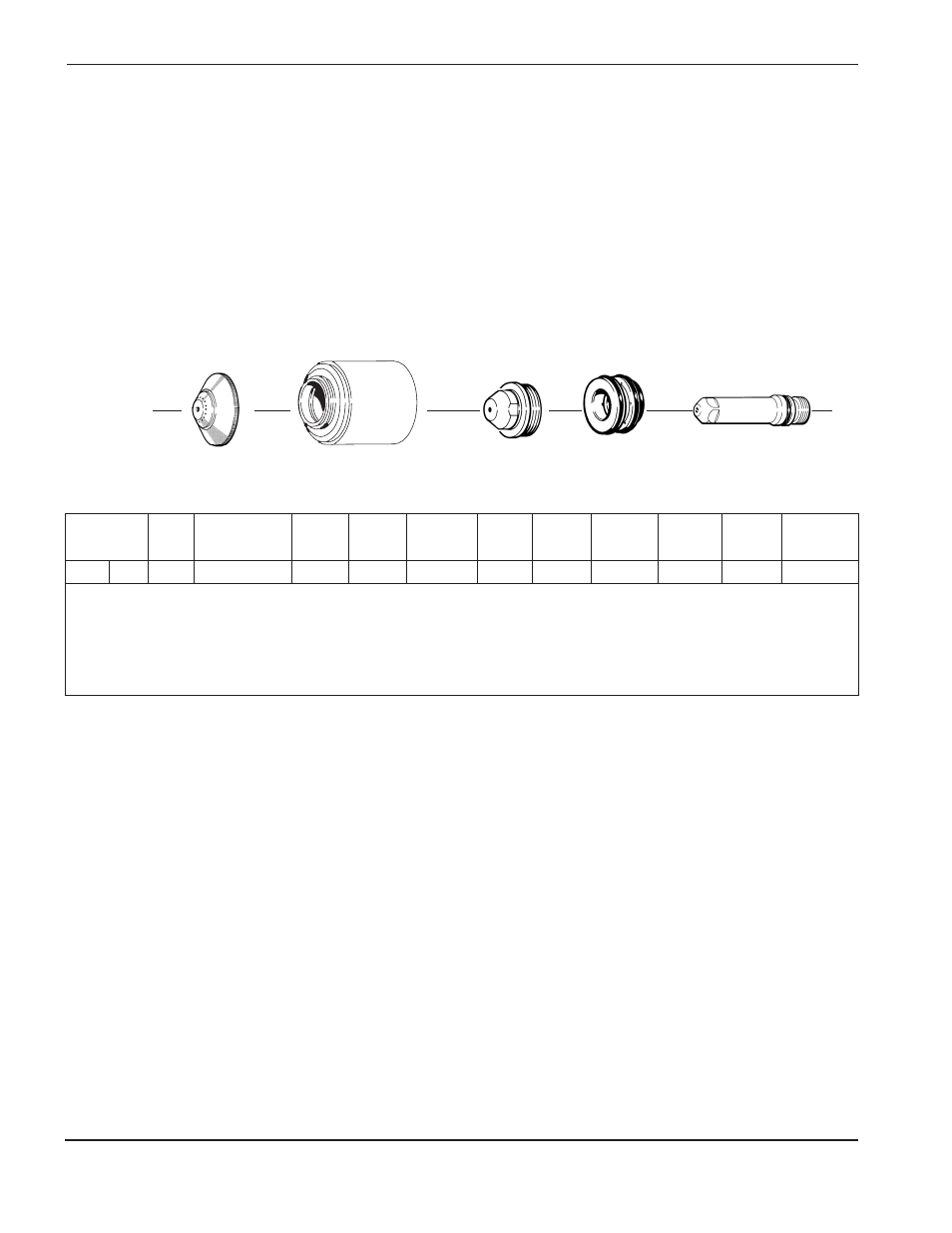

Protector

020611

Boquilla

020915

Capuchón de retención

020415

Electrodo

020607

Difusor

Espesor

del material

Tipo

de gas

plasma

Presión del gas

TEST/RUN

(AJUSTE/MARCHA)

Tipo

de gas

protección

Presión

gas de

protección

Distancia

antorcha-pieza

Intensidad

del arco

Tensión
del arco

Velocidad

de corte

Tiempo de

retraso del

movimiento

Presión de

entrada del

gas plasma

Presión de

entrada del gas

de protección

(pulg.)

(mm)

(psi/bar)

(psi/bar)

(mm)

(amperios)

(voltios)

(mm/min)

(segundos)

(psi/bar)

(psi/bar)

1⁄8"

3

H35

Test 32-36* / 2,2-2,5

N

2

60/4,0

2

100

135

2440

120/8,3

90/6,2

Run 56-60 / 3,9-4,1

3⁄16"

5

(20 SCFH /

(270 SCFH /

3

140

2200

0,5

1⁄4"

6

9 l/min)

127 l/min)

3

145

1980

0,5

3⁄8"

10

3

145

1530

0,5

1⁄2"

12

3

150

1280
