APÉNDICE A

5/3/97

MAX200

(Antorcha manual) Manual del operador

a-3

Generalidades

Este apéndice permitirá a un electricista cualificado a instalar el cable de energía al filtro de interferencia
electromagnética EMI en una fuente de energía CE de 400V 073200 (sin control de altura de la antorcha THC) y
073213 (con control de altura de la antorcha THC) para sistemas con antorcha manual.

Cordón de alimentación

El cordón de alimentación es suministrado por el cliente. La especificación e instalación definitiva del cordón de
alimentación debería realizarse por un electricista con licencia y de acuerdo con los códigos de aplicación nacional
o local. Vea también Cordón de alimentación en la página a-2 donde encontrará otras recomendaciones para el
aislamiento del cordón de alimentación.

Conexión del cordón de alimentación

Conecte primeramente uno de los bornes del cordón de alimentación al filtro EMI y después conecte el otro borne
al disyuntor de línea.

Fuente de energía

1. Localice el filtro EMI en la parte superior trasera de la fuente de energía (vea fig. a-1).

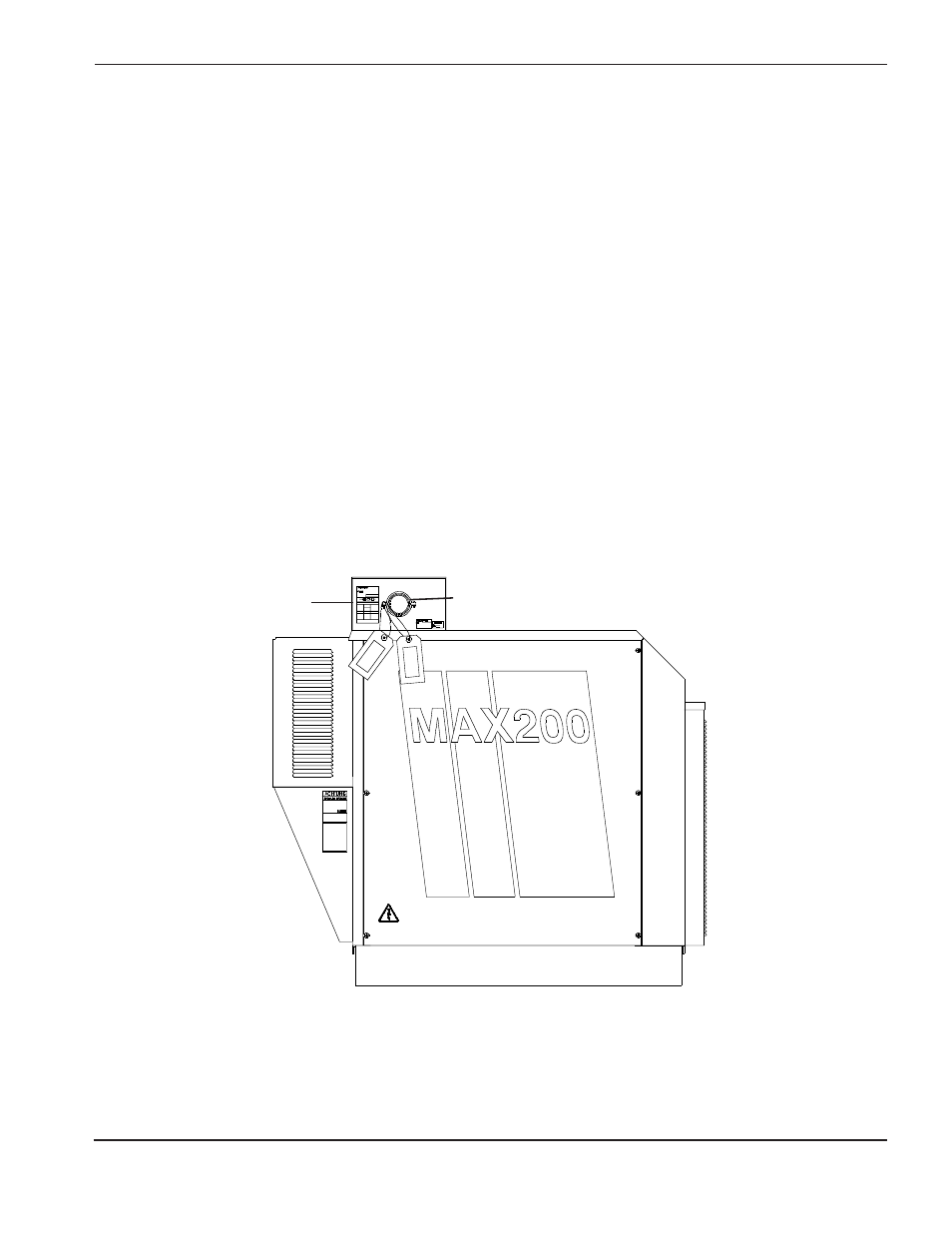

Figura a-1

Fuente de energía MAX200 con filtro EMI- Vista de perfil

Filtro EMI

Prensaestopas
