Levante y mueva la unidad
1. Retire los pernos largos y los soportes de transporte. Mantenga el material de embalaje en los
brazos de sujeción en este momento. Esto protegerá la pintura de los arañazos durante el montaje.
2. Sujete cada pata de apoyo trasera con fuerza y levante con otra persona de cada lado.
3. Levante las patas de apoyo traseras inferiores utilizando métodos de levantamiento
adecuados de forma que las ruedas de transporte frontales puedan deslizarse sobre el suelo.
4. Mueva la unidad hasta la ubicación elegida.
5. Baje las patas de apoyo traseras.
Instale la consola.
1. Coloque la consola en posición sobre la base. No pince los cables mientras baja la consola.
8
5
6
2
1
4
3
7

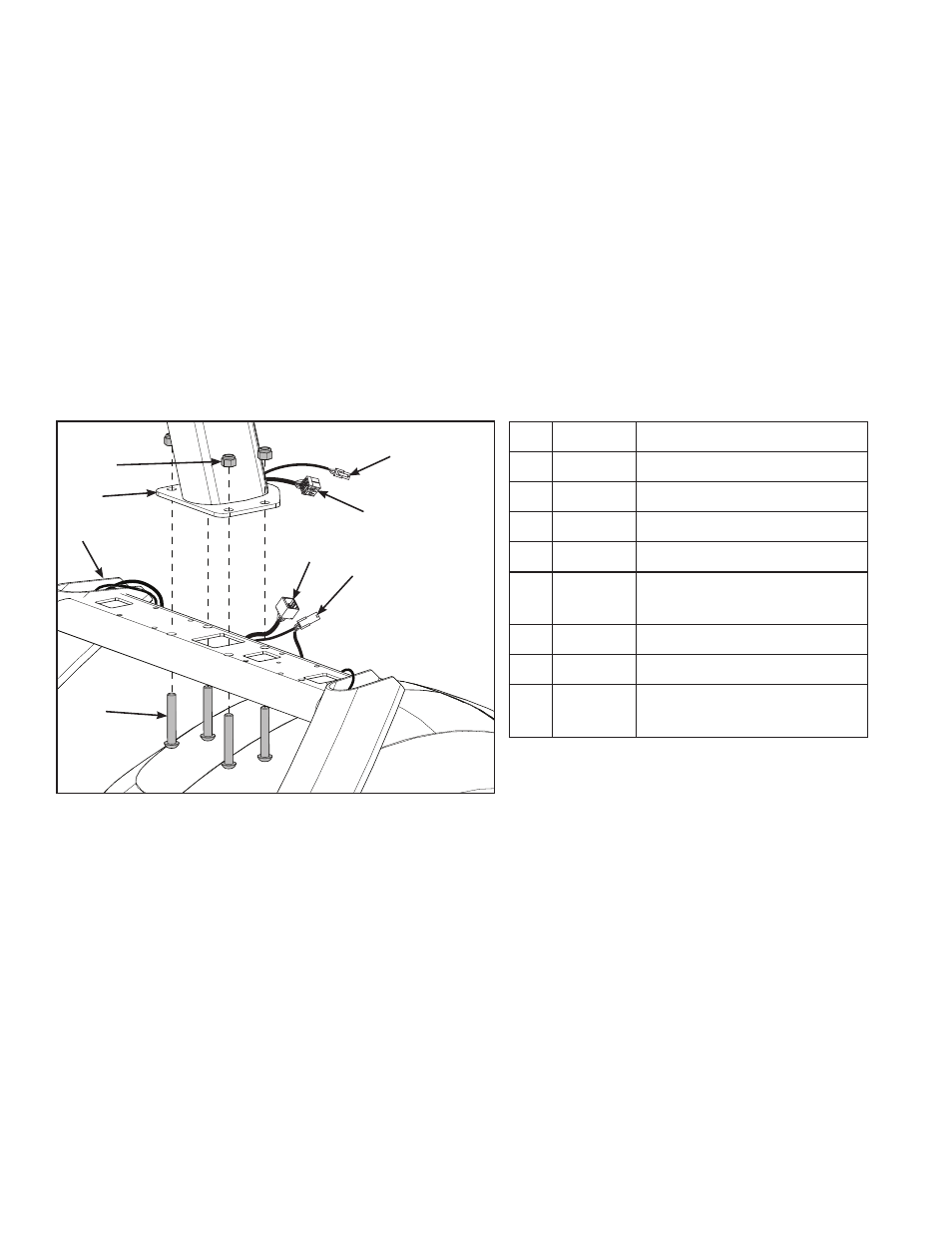

Artículo Descripción
1 19 Tuercas (4)
2 2 Montaje de la consola
3 1 Montaje de la base
4 17 Pernos (4)
5 Cable de ritmo cardíaco
superior
6 Cable de pantalla superior
7 Cable de pantalla inferior
8 Cable de ritmo cardíaco
inferior
2. Inserte (desde abajo) los cuatro pernos en la base y la consola.
3. Inserte las cuatro tuercas en los pernos a mano.
4. Apriete los cuatro pernos y tuercas con una llave Allen 7/32" y una llave plana de 9/16".
5. Conecte el cable superior de la pantalla con el cable inferior de la pantalla.
6. Conecte el cable superior de ritmo cardiaco con el cable inferior de ritmo cardíaco.
