8.3.1 Dispositivo MDC-20
Si se selecciona la visualización del MDC-20, dentro de la ventana General, se pueden ver los
valores de los contadores, el estado de las entradas y de las salidas del equipo configuradas
previamente en el menú del apartado 7.5.3.

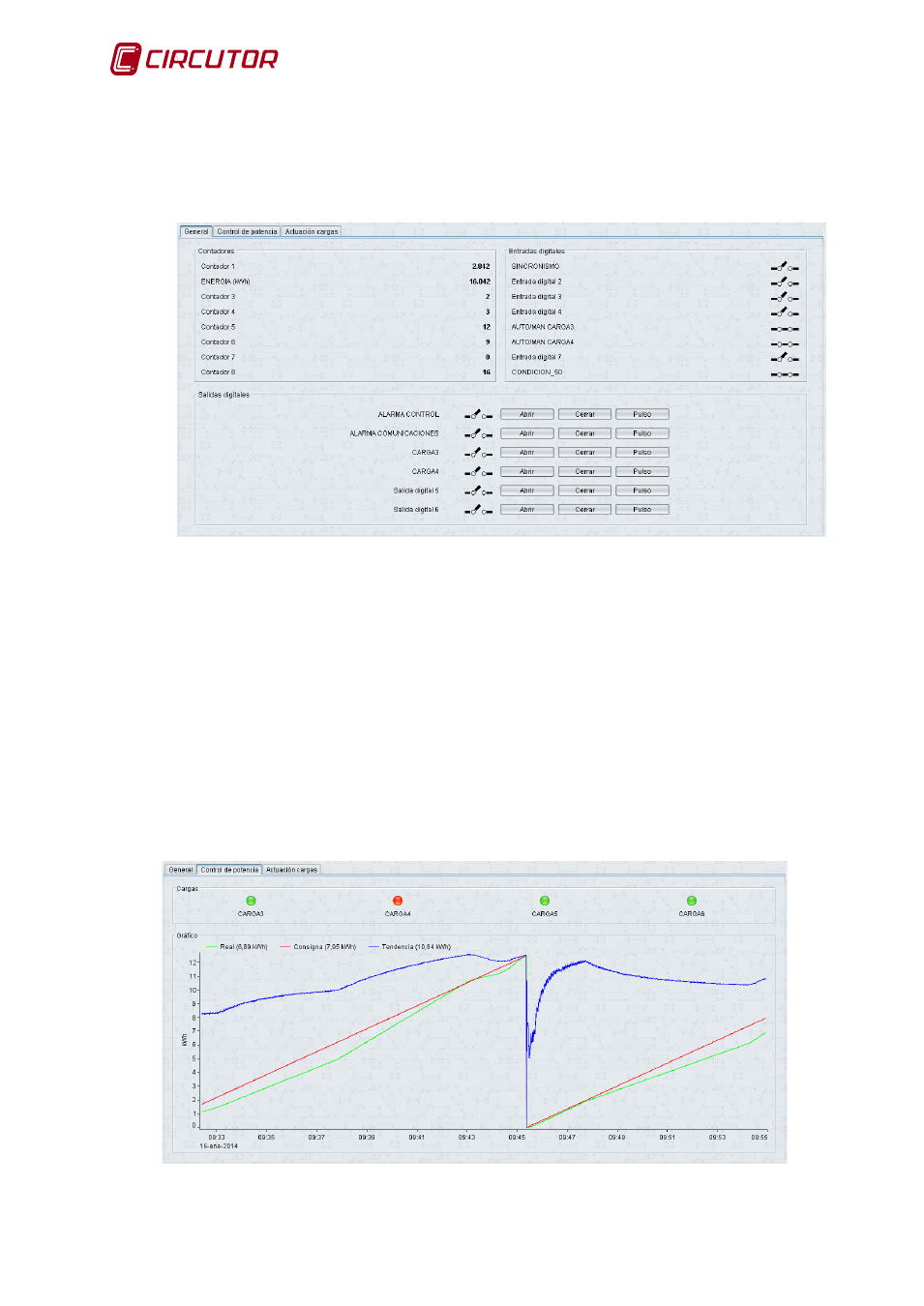

Fig. 8-43 . – Visualización del MDC-20
Es posible gestionar por comunicaciones las salidas digitales del equipo por lo que es posible
abrir, cerrar o generar un impulso remotamente. Estos comandos tienen prioridad sobre el
control de potencia por lo que si se abre o cierra una salida, la carga asociada se conectará o
desconectará hasta que por algoritmo le corresponda una nueva actuación.
8.3.2 Control de potencia
En la opción de control de potencia se muestra la ventana de la evolución real del sistema. En
la ventana se muestran las variables REAL, CONSIGNA y TENDENCIA en tiempo real.
• Real: Es el consumo acumuladoen el periodo en curso calculado a partir de la variable
de energía configurada.
• Consigna: Valor de consumo que no se puede sobrepasar y depende de la potencia
máxima configurada.
• Tendencia: Valor estimado de consumo al final del periodo a partir del consumo actual
(real).
Fig. 8-44 . – Evolución real del sistema
