MDC-20
Manual de instrucciones Pág. 47 de 58
8.2.2 Histórico de simulación
La pestaña histórico del menú de simulación muestra una gráfica con el histórico de los datos
simulados.

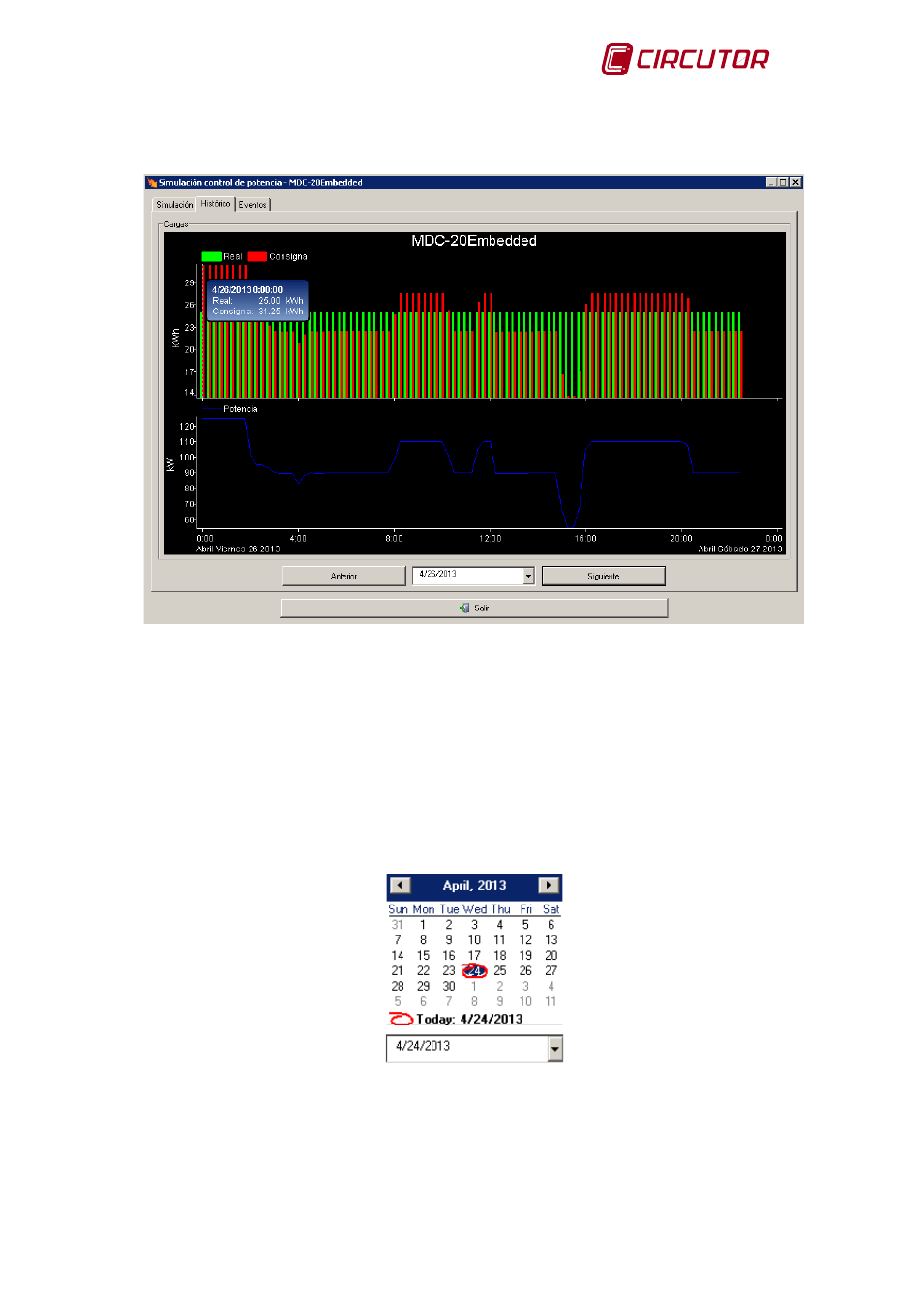

Fig. 8-37 . – Histórico con datos simulados
Al realizar la simulación el programa crea un fichero donde guarda los valores que se están
simulando. Este archivo guarda los datos mensualmente. La representación de gráficos y de
eventos son datos que se han almacenado en dicho archivo
Se visualiza la fecha de inicio y la fecha final del archivo.En el gráfico aparecen representados
el consumo de la simulación (KWh), la consigna y la potencia media de la simulación (KW
med). La representación en el gráfico del tiempo es de un día íntegro.
Para visualizar un intervalo diferente al que se muestra, desplegar el menú de la fecha y
seleccionar la fecha deseada.
Fig. 8-38 . – Selección de fecha
8.2.3 Eventos en simulación
La opción de eventos permite visualizar de forma independiente la conexión / desconexión de
cada una de las cargas de la instalación simulada. Al pulsar eventos se muestra la siguiente
pantalla.
