MDC-20
Pág 34 de 58 Manual de Instrucciones

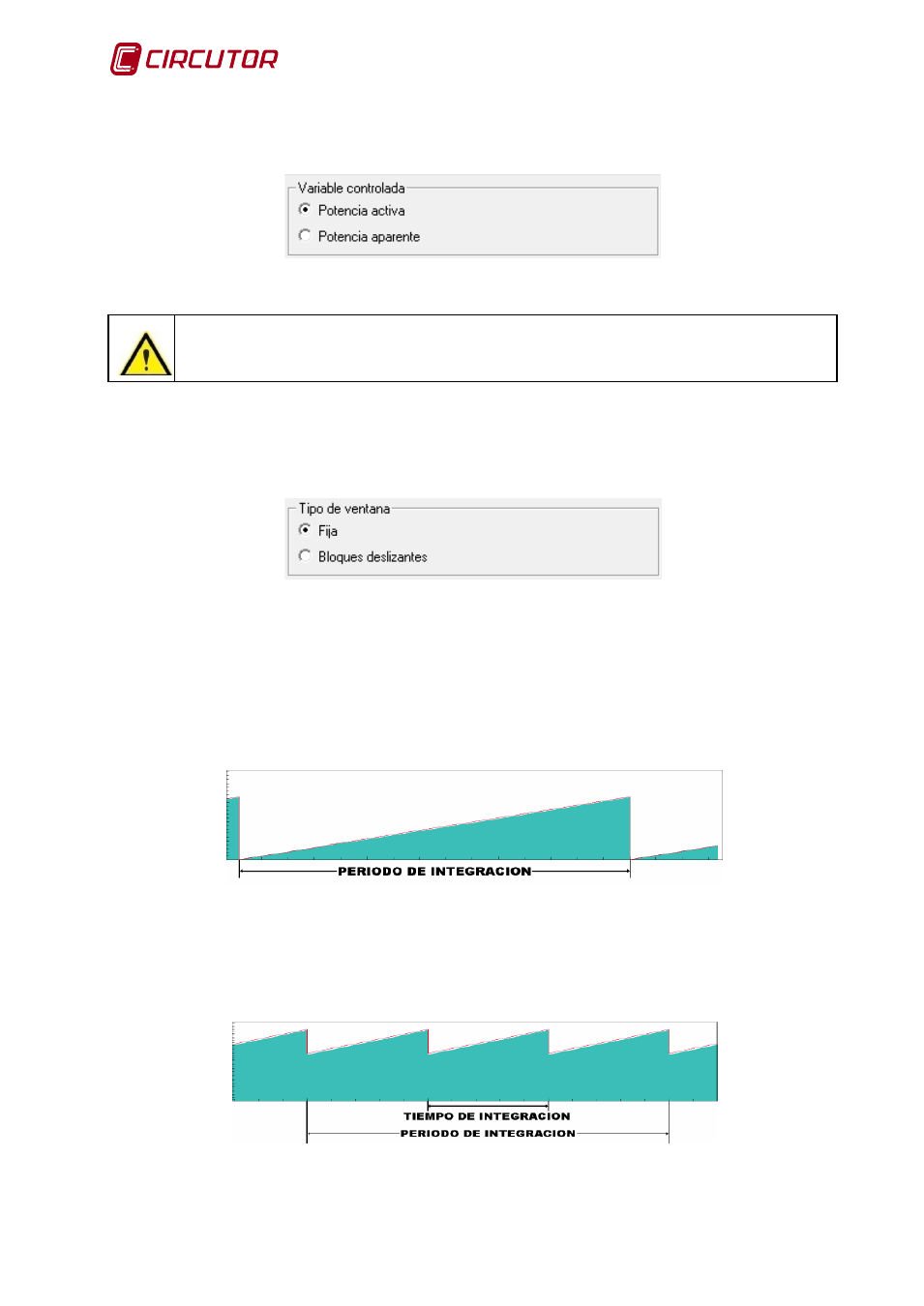

8.1.6 Variable controlada
Permite seleccionar el parámetro a controlar en la instalación entre Potencia Activa o Potencia
Aparente.
Fig. 8-8 . – Potencia a controlar
Confirmar que las unidades seleccionadas en este apartado son coherentes con la
variable seleccionada en el campo de la variable de control.
8.1.7 Tipo de ventana:
Permite seleccionar el tipo de ventana de integración utilizada para aplicar el control de
potencia.
Fig. 8-9 . – Ventana de integración
• Ventana fija:El tiempo de la ventana de integración es de duración igual a lo
configurado en el campo “periodo de integración” (capitulo 8.1.1). Si existe impulso de
sincronismo externo, el tiempo de la ventana será igual al tiempo entre impulsos. Al
producirse un impulso de sincronismo o cumplirse el tiempo de periodo de integración
configurado por el usuario, se reinicia dicho periodo de integración poniendo el contador
de energía del periodo nuevamente a cero.
Fig. 8-10 . – Ventana de integración fija
• Bloques deslizantes:El periodo de integración se divide en N intevalos de tiempo igual
al configurado en el campo “tiempo de integración”. De esta forma, la ventana de
cálculo consta de N bloques deslizantes.
Fig. 8-11 . – Ventana de integración bloques deslizantes
