MDC-20
Manual de instrucciones Pág. 29 de 58

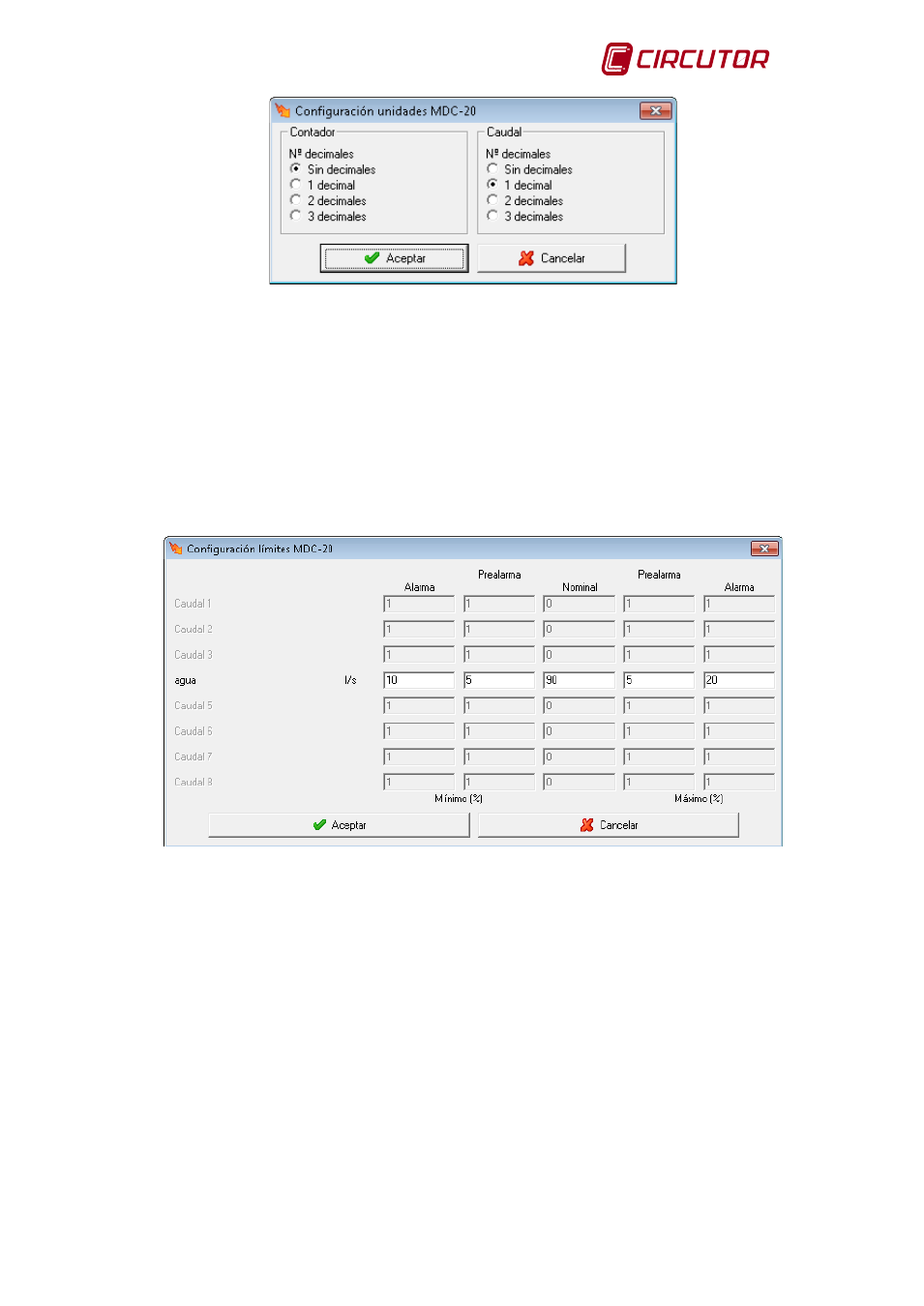

Fig. 7-11 . – Configuración de unidades
7.5.5 Límites de las variables
Esta opción del menú (ver Fig. 7-4)permite configurar los valores nominales de las variables,
así como una serie de márgenes para mostrar por pantalla cuando una variable mide valores
fuera del rango configurado, con objeto de detectar valores anómalos de forma sencilla.
En el MDC-20 los límites de las variables únicamente hacen referencia a valores de caudal ya
que no tiene sentido referenciarlos a valores de impulsos ni de estado. Por ese motivo los
campos aparecen deshabilitados en el caso de que no se hayan configurado las entradas como
contadores de caudal.
Fig. 7-12 . – Configuración de valores límite
• Valor Nominal: Indicar el valor de caudal nominal para cada canal. Si el valor nominal
es 0, la alarma quedará desactivada.
• Pre-alarma o alarma inferior: En el ejemplo del canal 1, cuando el valor de la variable
se encuentre entre el 5% y el 10 % por debajo del valor nominal, se dará una señal de
pre-alarma, si está por debajo del 10 % la señal será de alarma.
• Pre-alarma o alarma superior: En este caso cuando el valor de la variable se
encuentre entre el 5 y el 20% por encima del valor nominal, se dará una señal de pre-
alarma, cuando se supere el 20% la señal será de alarma. Si el valor de pre-alarma es
igual al valor de alarma, la banda de pre-alarma quedará desactivada pasando
directamente del estado normal a estado de alarma.
