MDC-20

Pág 32 de 58

Manual de Instrucciones

que se desea sincronizar, en este caso el MDC-20. La entrada utilizada para
sincronismo debe configurarse en el campo correspondiente después de seleccionar la
casilla de sincronización externa. Se entiende que hay un impulso de sincronismo
cuando en la entrada configurada existe un cambio de estado lógico de 0 a 1 en la
variable o la entrada configurada. Si no está seleccionado el recuadro de sincronización
externa, el sincronismo se realiza según el reloj interno del MDC-20.

8.1.2 Alarmas

El equipo dispone de dos alarmas muy útiles para la gestión de la instalación que se pueden
utilizar para que el sistema advierta al usuario de alguna anomalía.

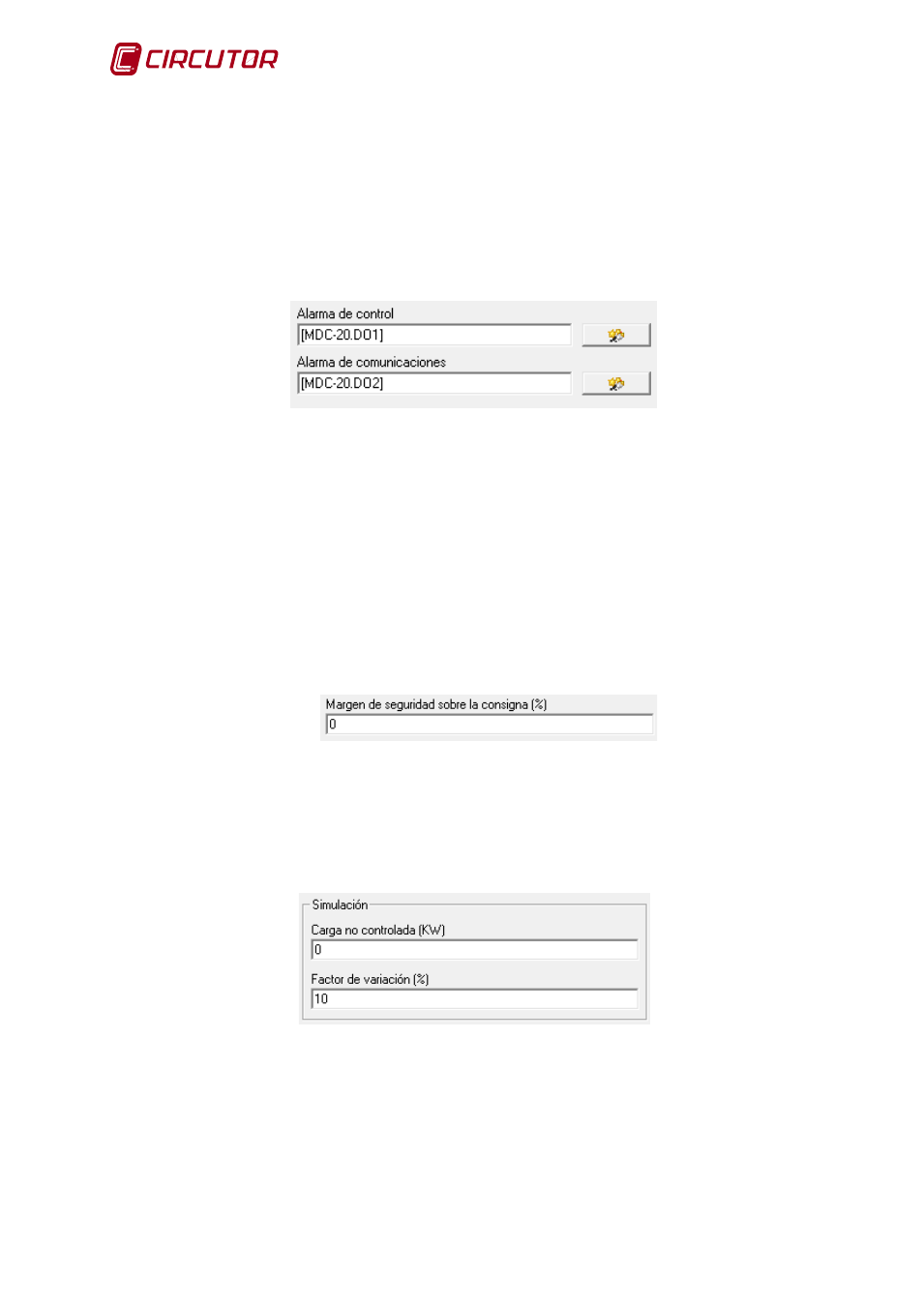

Fig. 8-3 . – Pantalla de configuración de Alarmas

Alarma de control: Variable o salida física que se desea activar a modo de alarma en

el caso de que se haya sobrepasado la potencia máxima configurada en el MDC-20 y el
equipo ya no disponga de más cargas para desconectar.

Alarma de comunicaciones: Variable o salida física que se desea activar a modo de

alarma en el caso de que alguno de los dispositivos de la instalación no comunique con
el controlador o se encuentre en alguno de los estados de error.

8.1.3 Margen de seguridad sobre la consigna (%):

• Margen de seguridad en % sobre la consigna máxima al final de un periodo. Por

ejemplo, si configuramos 10% en el margen de consigna y la energía máxima es 150
kWh, nuestra consigna real será: 150-10%=135 kWh

Fig. 8-4 . – Configuración del margen de seguridad

8.1.4 Simulación

La información introducida en estos campos se utiliza únicamente en la ventana de simulación
(ver apartado0). La simulación permite ver cómo va a responder el sistema cuando se ponga
en funcionamiento. Cuanto más exacta sea la información introducida, más real será la
simulación que realizará el programa.

Fig. 8-5 . – Pantalla de configuración de la simulación

Carga no controlada (kW):Introducir en este campo la potencia total de la instalación

no sujeta al control de potencia (cargas no controladas por el MDC-20), que
generalmente coinciden con cargas prioritarias que no se pueden desconectar en
ningún caso.
