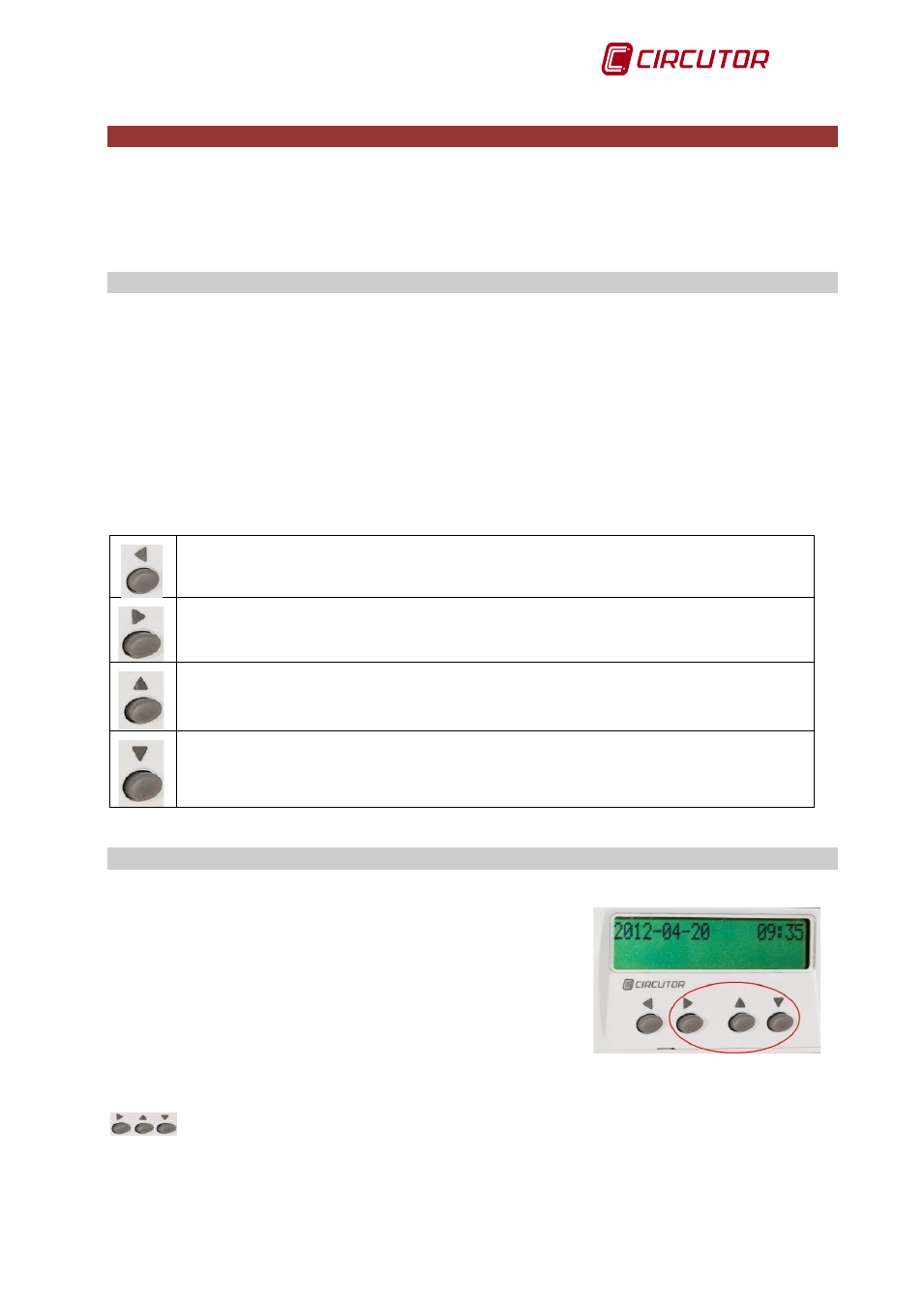

CIRCUTOR MDC-20 - Manual (Página 13)

MDC-20
Manual de instrucciones Pág. 13 de 58
4 CONFIGURACIÓN
El equipo requiere dos tipos de configuración:
1) Configuración de la red Ethernet (direccionamiento IP)
2) Configuración funcional del aplicativo interno y posible asociación con otros dispositivos
de campo a través del bus RS-485.
4.1 Pulsadores
El frontal del dispositivo MDC-20, está provisto de una pantalla LCD alfanumérica y de cuatro
pulsadores que permiten la navegación a través de las diferentes pantallas para la
configuración del dispositivo.
Los pulsadores tienen dos modos de funcionamiento:
PULSACIÓN CORTA: Tiempo inferior a dos segundos.
PULSACIÓN LARGA: Tiempo superior a dos segundos.
4.1.1 Funciones de los pulsadores
Las funciones de los pulsadores son las que se indican en la Tabla 4-1
Tabla 4-1 .- Funciones de los pulsadores:
Desplazamiento hacia la izquierda del cursor, para la posterior modificación del
digito numérico o alfanumérico.
Desplazamiento hacia la derecha del cursor, para la posterior modificación del
digito numérico o alfanumérico.
Si no hay cursor en pantalla pasa a la anterior opción del menú de configuración.
Si hay cursor, la pulsación del botón incrementa el dígito que está señalando el
cursor.
Si no hay cursor en pantalla pasa a la siguiente opción del menú de
configuración. Si hay cursor, la pulsación del botón causa el decremento del dígito
que está señalando el cursor.
4.2 Configuración de comunicaciones de la red ETHERNET
El MDC-20 es un equipo conectable a una red
ETHERNET 10/100BaseTX auto detectable. Para integrar
el dispositivo a una Red de Área Local (LAN), debe
procederse a una configuración previa del equipo.
Para configurar las comunicaciones del MDC-20 de cara a
su integración en la red ETHERNET puede usarse el
teclado del equipo o, si se conoce la dirección IP del
mismo, es posible, utilizar un navegador convencional de
Internet y acceder a la página de configuración.
Para ver la dirección IP del dispositivo se deben pulsar
simultáneamente, durante 2 segundos, los botones
. Ver Fig. 4-1
Fig. 4-1
Fig. 4-1 . – Pulsación de teclas
para configurar la dirección IP
