MDC-20
Pág 24 de 58 Manual de Instrucciones
Una vez importada la aplicación, es posible acceder a la configuración de los parámetros
particulares del equipo. Para configurar el equipo y el control de máxima demanda ver apartado
7.5. Para eventos, discriminadores y otra configuración avanzada ver tutorial y manual de EDS
disponible en:
http://www.circutor.es/software.aspx
7.4 Exportar la aplicación
Una vez se ha generado la aplicación de configuración del equipo debe exportarse al MDC-20
para que éste la ejecute. Para exportar la aplicación debe seleccionar el botón . La aplicación
muestra la siguiente ventana (Fig. 7-3)

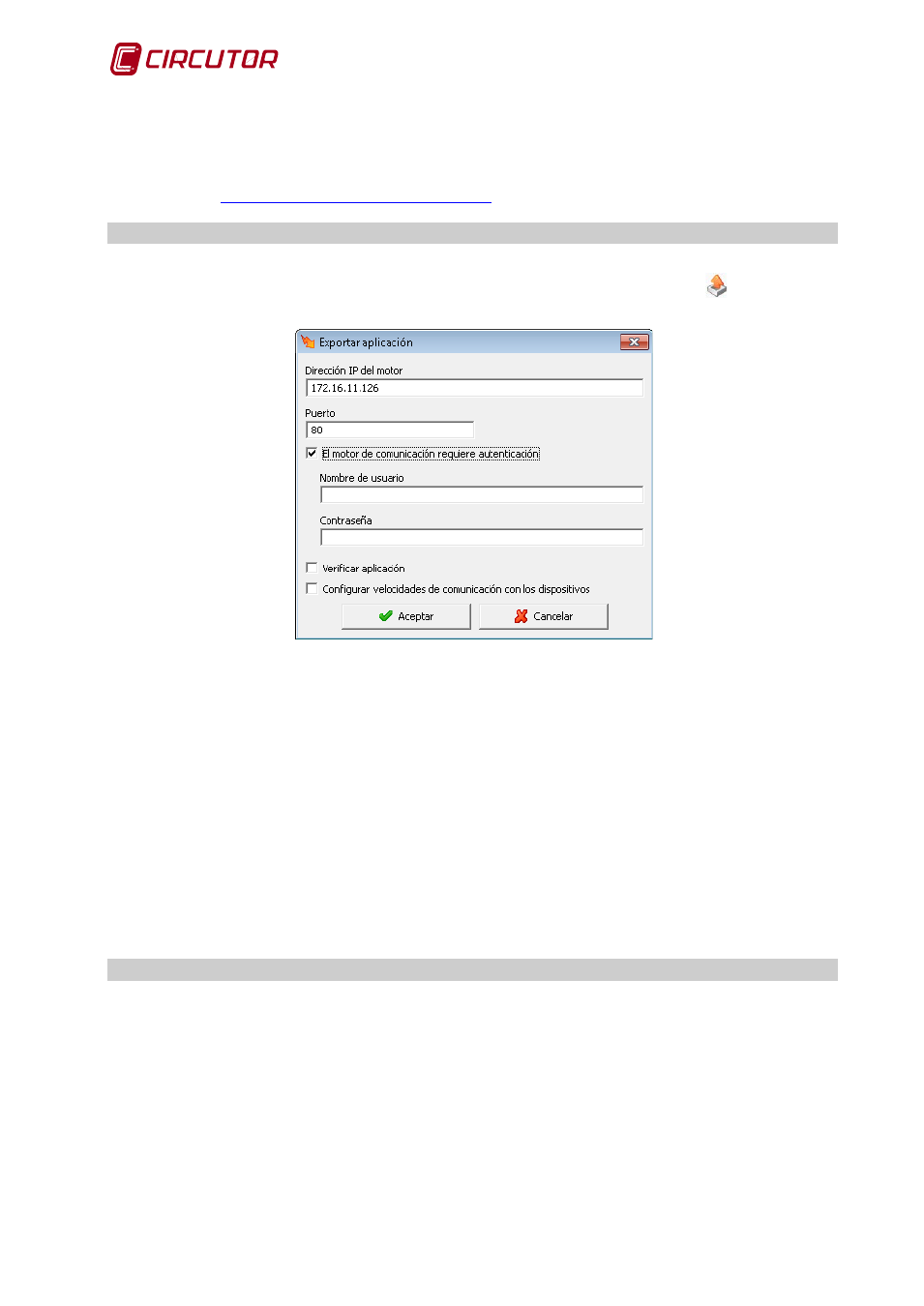

Fig. 7-3 . – Ventana de exportación de la aplicación
En esta ventana debe configurarse la dirección IP del MDC-20 y el puerto utilizado por el
equipo (por defecto el puerto 80).
Las opciones que por defecto aparecen son las configuradas en ‘Preferencias del motor’, pero
pueden modificarse para enviar la aplicación a cualquier otro motor de comunicaciones.
Si selecciona la opción ‘Verificar aplicación’ antes de enviar la aplicación al motor se
comprueba que sea correcta y en caso contrario nos informa de aquellos elementos que no son
válidos.
Si selecciona la opción ‘Configurar velocidades de comunicación con los dispositivos’ se
intentará comunicar con los dispositivos antes de enviar la aplicación y nos mostrara un
resumen de aquellos dispositivos con los que no se pudo comunicar.
7.5 Opciones de configuración del MDC-20
Las opciones de configuración que permite el software PowerStudio® para el MDC-20 son las
que se muestran en la Fig. 7-4 y se detallan a continuación:
